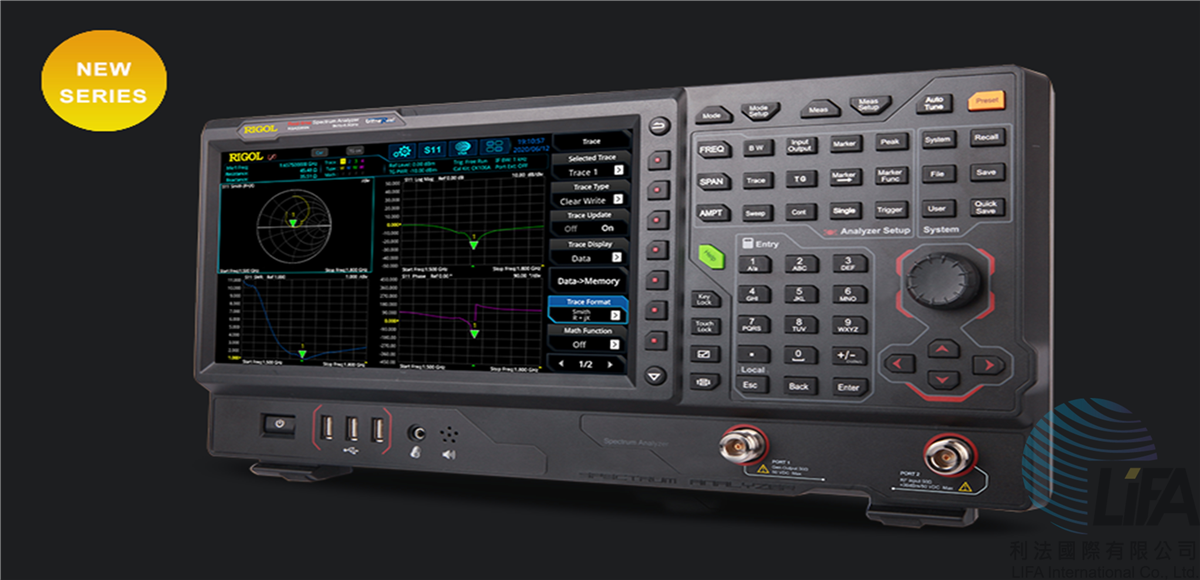

Rigol RSA5065-TG 頻譜分析儀

RSA5000即時頻譜分析儀，配備實時分析及掃頻分析功能，可選向量信號分析應用軟件（VSA）及EMI測量應用軟件（EMI），擁有優異的性能及指標。其頻率範圍9kHz至3.2GHz/6.5GHz，並提供帶有跟蹤源“-TG”型號，可廣泛的應用于企業研發、工廠生産、教育教學等諸多領域。

與我們聯絡

  • 產品說明

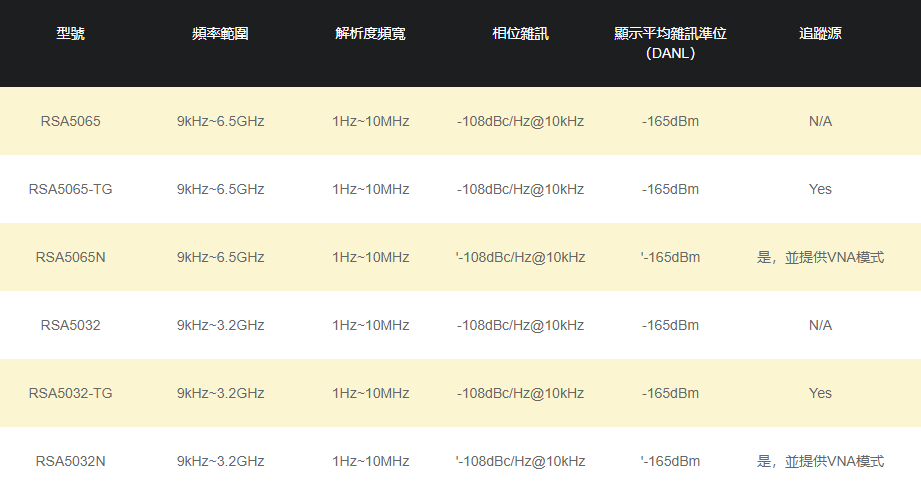

型號 頻率範圍 解析度頻寬 相位雜訊 顯示平均雜訊準位 追蹤源
RAS5065-TG 9kHz~6.5GHz 1Hz~10MHz -108dBc/Hz@10kHz -165dBm yes

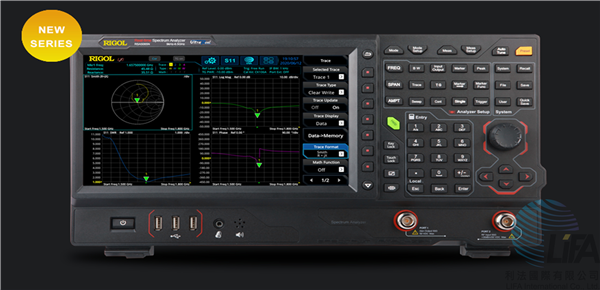

Rigol RSA5000系列 內建VNA向量網路分析模式

VNA 模式可以實現對元件、電路網路的S11、S21以及故障點定位的測量，透過史密斯圓圖、極座標等多種顯示更精確地呈現被測元件的網路特性。(*此功能適用於N型號)

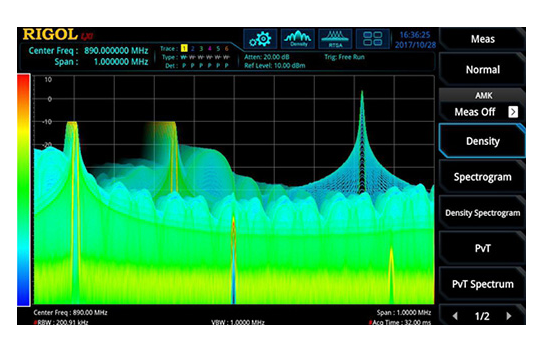

Rigol RSA5000系列 通過Ultra Real技術發現瞬態的異常信號

RSA5000運用獨創的Ultra Real技術，提供高達40MHz的即時頻寬。在即時頻寬範圍內，可以保證超過7.45us持續時間的瞬態信號可被100%捕獲並準確測量

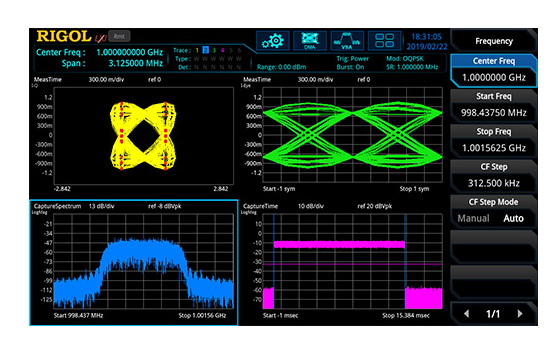

Rigol RSA5000系列  通過向量分析功能發現設計中的問題

向量信號分析功能VSA支援多種數位調制格式，如QAM，PSK，MSK、ASK、FSK等。通過該功能進行快速地解調，展示其星座圖，眼圖（基帶信號），頻譜圖，解調資料等多維資料，從而發現設計中存在的問題。

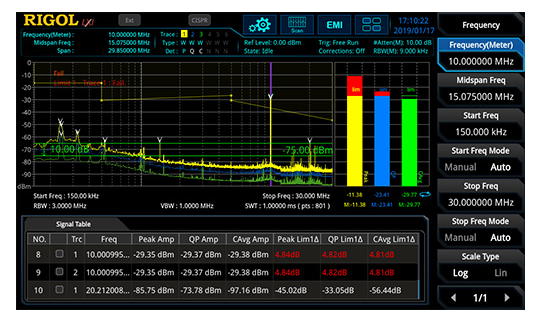

Rigol RSA5000系列 通過內置EMI測試軟體完成傳導/輻射的預測試

RSA5000內置EMI預測試應用軟體，結合符合CISPR標準的濾波器，對產品進行傳導及輻射的預測試，從而發現其傳導/輻射騷擾源並改善，加速產品上市。

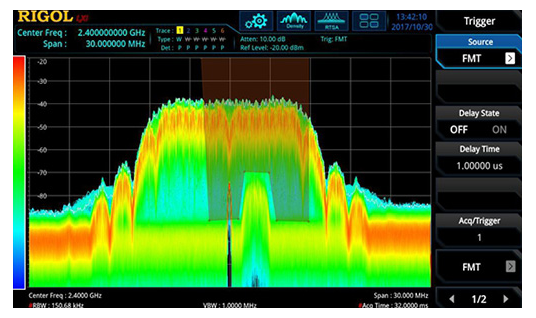

Rigol RSA5000系列 通過FMT範本進行信號觸發及監測

FMT頻率範本觸發是即時頻譜分析儀才獨有的觸發模式。您可以快速構建範本，並對符合範本規則的信號進行準確的定位及觸發，從而發現監測範圍內偶發的異常信號。

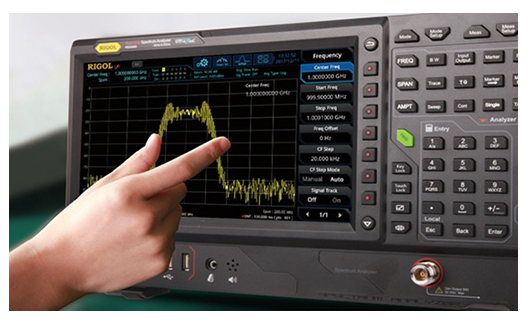

Rigol RSA5000系列 使用多點觸控螢幕快速完成操作

您可以使用RSA5000提供10.1英寸多點觸控電容螢幕進行快速的設置，並支持對波形進行拖動、展開、縮放等多種手勢操作，提供人性化交互體驗，最大程度解決您的時間

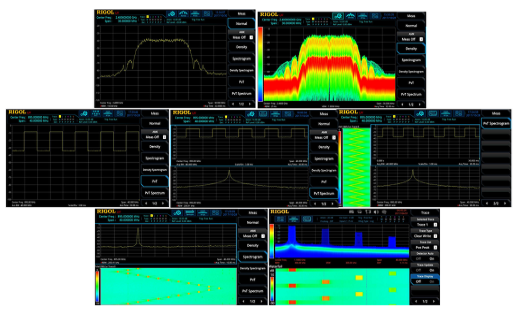

Rigol RSA5000系列  7種即時顯示模式

使用RSA5000的7種即時信號顯示模式可以更輕鬆地捕獲，隔離和分析射頻信號和系統。功率與時間的關係以及頻譜圖顯示了信號如何隨擷取時間或連續擷取時間的變化而變化。結合這些呈現方式並在不同模式下使用標記和觸發器，使RSA5000成為即時射頻分析和除錯的靈活工具。
