產品資訊  /  數位示波器與分析儀  /  MSO5000數位示波器

MSO5152-E 150MHz/2類比通道 數位混和示波器

1.150MHz
2.2CH類比通道+16數位通道
3.標準記憶體100Mpts(option)
4.選配25MHz任意波形產生器
5.300,000Sa/s取樣率
6.9吋多點觸控彩色螢幕，支援手勢操作

#圖#抖動測試#抖動分析#600,000 wfms/s #500Mpts深存儲存#數位儲存示波器#示波器#4通道#2通道#MSO7054#MSO7034#MSO7024#MSO7014#DS7054#DS7034#DS70224#DS7014#500MHz#350Mz#200MHz#100MHz#眼圖#抖動測試#抖動分析#600,000 wfms/s #500Mpts深存儲存#數位儲存示波器#示波器#4通道#2通道#MSO7054#MSO7034#MSO7024#MSO7014#DS7054#DS7034#DS70224#DS7014#500MHz#350MHz#200MHz#100MHz#眼圖#抖動測試#抖動分析#600,000 wfms/s #500Mpts深存儲存#數位儲存示波器#示波器#4通道#2通道#MSO7054#MSO7034#MSO7024#MSO7014#DS7054#DS7034#DS70224#DS7014#500MHz#350MHz#200MHz#100MHz#眼圖#抖動測試#抖動分析#600,000 wfms/s #500Mpts深存儲存#數位儲存示波器#示波器#4通道#2通道
#MSO7054#MSO7034#MSO7024#MSO7014#DS7054#DS7034#DS70224#DS7014#500MHz#350MHz#200MHz#100MHz

與我們聯絡

  • 產品說明
型號 頻寬 類比通道數 即時取樣率 最大記憶深度 最高波形更新率 數位通道數 內建信號源
MSO5152-E 150MHz 2CH  4GSa/s 100Mpts 300,000wfms/s 16 (Need to configure logic probe) 1CH

*詳細規格請下載參考網頁下方完整型錄

Rigol MSO5000-E 系列 7和1產品設計

MSO5000-E 通過邏輯探棒，任意波產生器和串列匯流排解碼選件，MSO5000-E系列將集合了7種儀器集於一身。解決任何嵌入式設計挑戰，無論您是需要類比波形，捕獲高速信號，驗證電力等級，監控頻譜，解碼串列通信，監控平行匯流排，還是計算脈衝，MSO5000-E可以快速在一個整合介面中儀器功能之輕鬆地切換操作。

Rigol MSO5000-E 系列9英吋多點觸控電容螢幕

支援多種手勢操作，給使用者提供最大限度優化地交互體驗MSO5000-E 系列提供了150 MHz 頻寬下最高4 GSa/s 的即時取樣速率，26 倍的採樣頻寬比優於其在同級別示波器產品，同時具備100 Mpts 的超長波形存儲深度。

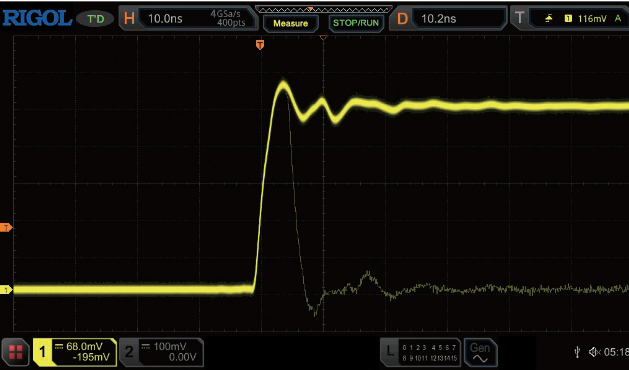

Rigol MSO5000-E系列 波形更新率高達每秒30萬次

高達300,000 wfms/s 的波形更新率，可以快速地發現信號中存在的毛刺和其他偶發事件，從而極大地提高了工程師的除錯效率

Rigol MSO5000-E 系列 全記憶硬體自動量測

同時觀察並準確測量兩路頻率相差很大的信號，全記憶體硬體測量可以在具有340k 個上升緣的波形中測得準確的頻率值

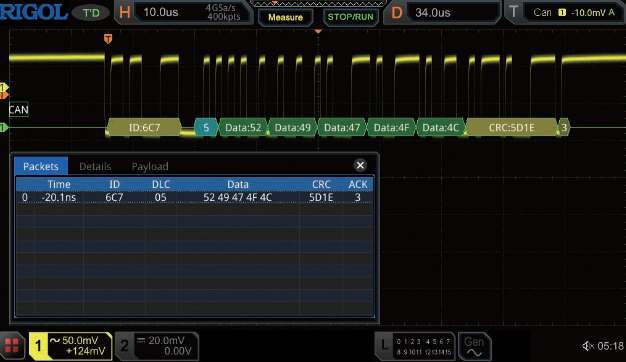

Rigol MSO5000-E 系列 觸發和協定解碼

豐富的串列協定解碼，能夠同時解碼4條串列匯流排，且全記憶體資料分析及解碼事件表顯示可以協助工程師快速發現系統故障並定位誤碼波形，大大提高了整體系統信號的除錯效率
