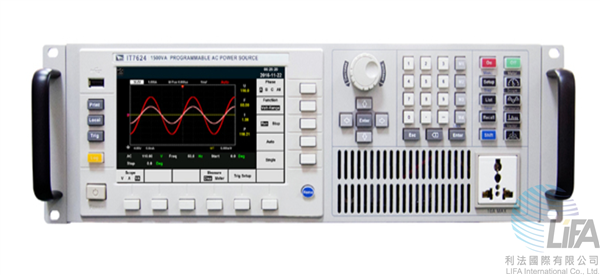

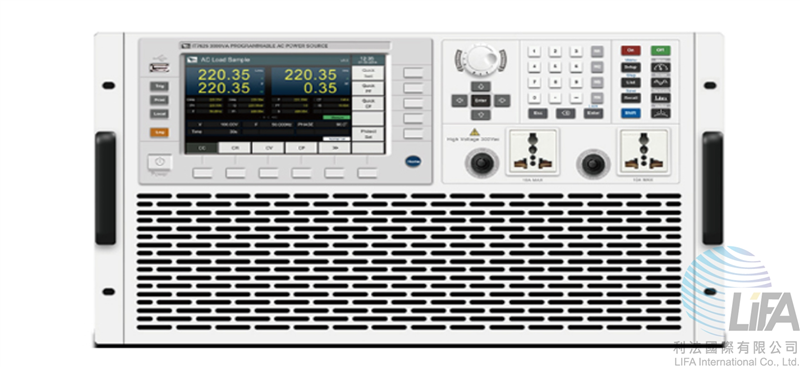

IT-7600高性能交流電源

1.7" DSO 功能，可顯示單機或者並機情況下電壓及電流的即時波型
2.內置功能強大的單相或三相交流功率表
3.輸出頻率：10-5000Hz，電壓或頻率輸出變動率可調
4.最大功率可達54kVA
6.可實現AC、DC、AC+DC各個輸出模式，AC+DC模式可實現直流電壓偏移模擬  可模擬任意波形輸出，支援CSV檔導入波形
8.主從並機功能，實現多模組同步均流輸出
9.支援單/三相輸出，並可模擬三相不平衡輸出 *2
10.諧波模擬能力，最高可達50次諧波 *3
11.諧波分析功能，可以測量高達50次電壓和電流諧波成份*3
12.List模式類比市電再現功能，實現瞬間電源中斷模擬功能
13.可設置輸出波形起始/停止相位角
15.自帶Relay Ctrl 繼電器控制輸出功能，可實現待測物與源之間的電氣隔離自帶掃描功能，可測試開關電源的效率，抓取最大功率點的電壓和頻率。

*詳細規格/型錄，請見網頁下方下載

與我們聯絡

  • 產品說明

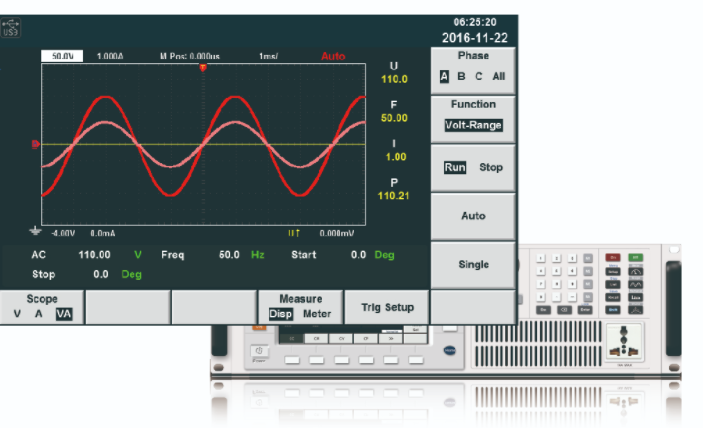

7" DSO
可顯示單機或者並機情況下電壓及電流的即時波型
IT7600系列擁有7 "顯示幕，提供示波器功能。內置高速採樣量測電路，可顯示即時電壓及電流曲線，多機並聯時，還可以同時顯示所有並機的狀態訊息，無需示波器就可以進行瞬

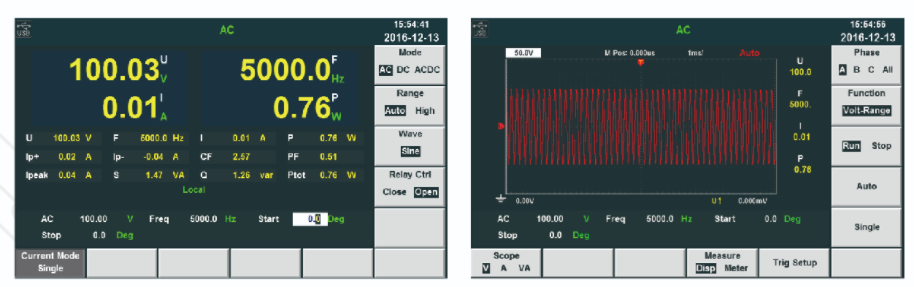

輸出頻率可達10-5000Hz
電壓或頻率輸出變動率可調。IT7600系列的輸出頻率在10-5000Hz可調，應用範圍相當廣泛。

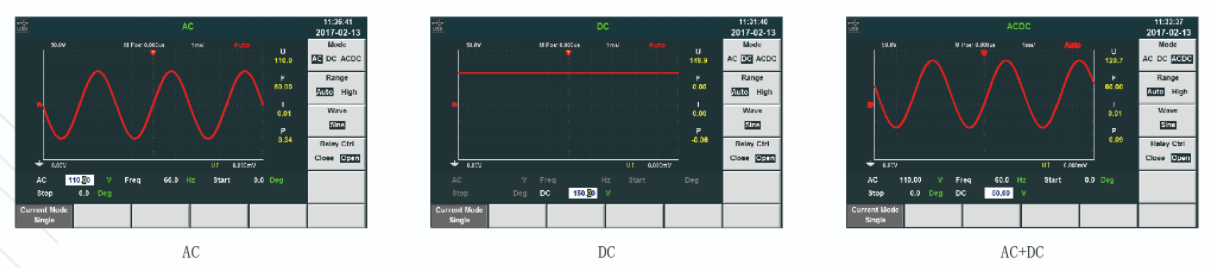

可實現AC、DC、AC+DC各個輸出模式
AC+DC模式可實現直流電壓偏移模擬
IT7600系列可以實現AC、DC、AC+DC各個輸出模式，不但提供純正的交/直流輸出、還可以提供AC+DC輸出模式來擴大應用，測試直流偏壓成份。

可模擬任意波形輸出
模擬交流電壓與直流偏移電壓
IT7600系列具備模擬交流電壓與直流偏移電壓的功能，可以類比任意波形輸出。

主從並機功能
更靈活、彈性的使用電源
IT7600系列擁有主從並機功能，可以更靈活、彈性的使用電源，提高輸出電流、功率能力，節約成本。在並聯操作中，只需要對主機（Master）進行設置，從機由主機自動控制，極大簡化操作。
IT7600系列自帶同步On/Off輸入輸出信號，保證了並機的同步性，確保多模組同步均流輸出。

支援單/三相輸出
可模擬三相不平衡輸出
IT7600系列支援單/三相輸出，可以實現對於三相交流電源的測試應用。使用者可以根據實際需求實現 Y型和Δ型的連接方式。自由靈活的搭配，滿足多元的測試需求。
*IT7625/IT7627/IT7628/IT7628L支援通過面板或軟體，一鍵切換單/三相輸出，非常方便操作。
*IT7622/IT7624/IT7626也可以通過多台並聯的功能，實現對於三相交流電源的測試應用。
*IT7630/IT7632/IT7634/IT7636支援三相輸出。
IT7600系列在實現三相輸出時，可模擬三相不平衡，擴展應用範圍。

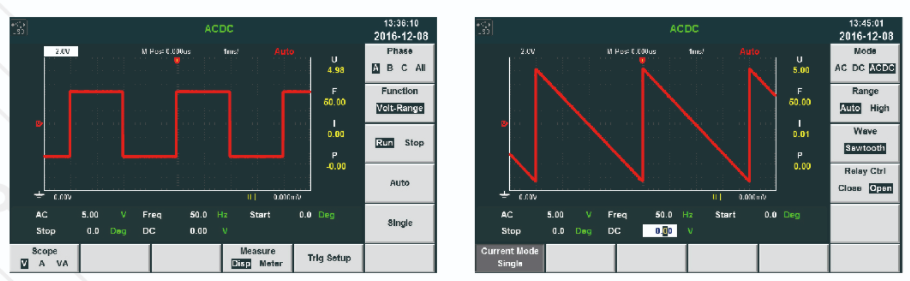

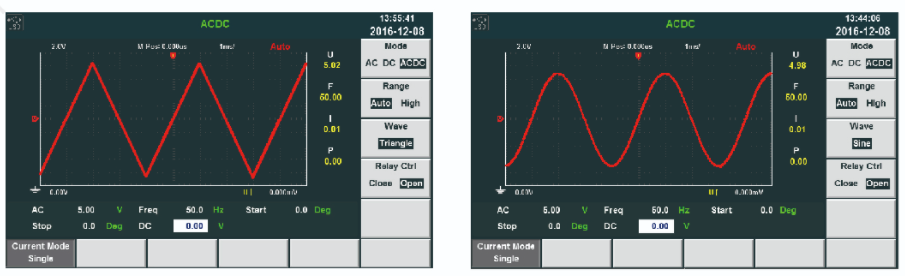

內建豐富的波形資料庫
通過功能表調用並在LCD螢幕上顯示出選擇的波形
IT7600系列內建多種不同類型的波形，如三角波、正弦波、方波、鋸齒波等波形，使用者可以通過功能表調用並在LCD螢幕上顯示出選擇的波形。

List模式
模擬市電再現功能，實現瞬間電源中斷模擬功能
IT7600系列通過STEP模式和LIST模式，為使用者提供簡單易行的方式來實現輸出參數逐步或連續的變化，輸出電壓的幅度、頻率、相位、波形等參數也可以通過對儀器內的內部觸發或外部觸發的控制來輸出，因此可以模擬各種電源瞬間斷電、突波、緩升等特性

諧波模擬能力
最高可達50次諧波
IT7600系列擁有諧波類比能力，最高可達50次諧波。10-500Hz頻率範圍內，可以類比50次諧波；500Hz頻率以上，可以類比20次諧波

      型號                     電壓               電流                   功率                         分辨率                                經度
IT7622
L:150V；H:300V
L:6Arms；H:3Arms
750VA,1φ
10mV/10mA
±(0.2%+0.2%FS)


IT7624
L:150V；H:300V
L:12Arms；H:6Arms
1500VA,1φ
10mA/10mV
±(0.2%+0.2%FS)


IT7625
L:150V；H:300V
L:36Arms；H:18Arms(1φ ) L:12Arms；H:6Arms(3φ)
4500VA,1φ or 3φ
10mV/10mA
±(0.2%+0.2%FS)


IT7626
L:150V；H:300V
L:24Arms；H:12Arms
3000VA,1φ
10mV/10mA
±(0.2%+0.2%FS)


IT7627
L:150V；H:300V
L:72Arms；H:36Arms(1φ ) L:24Arms；H:12Arms(3φ)
9000VA,1φ or 3φ
10mV/10mA
±(0.2%+0.2%FS)


IT7628
L:150V；H:300V
L:144Arms；H:72Arms(1φ)L:48Arms；H:24Arms(3φ)
18kVA,1φ or 3φ
10mV/10mA
±(0.2%+0.2%FS)


IT7628L
L:150V；H:300V
L:36Arms；H:18Arms
13.5kVA,3φ
10mV/10mA
±(0.2%+0.2%FS)


IT7630
L:150V；H:300V
L:72Arms；H:36Arms
27kVA,3φ
10mV/10mA
±(0.2%+0.2%FS)


IT7632
L:150V；H:300V
L:96Arms；H:48Arms
36kVA,3φ
10mV/10mA
±(0.2%+0.2%FS)


IT7634
L:150V；H:300V
L:120Arms；H:60Arms
45kVA,3φ
10mV/10mA
±(0.2%+0.2%FS)


IT7636
L:150V；H:300V
L:144Arms；H:72Arms
54kVA,3φ
10mV/10mA
±(0.2%+0.2%FS)
