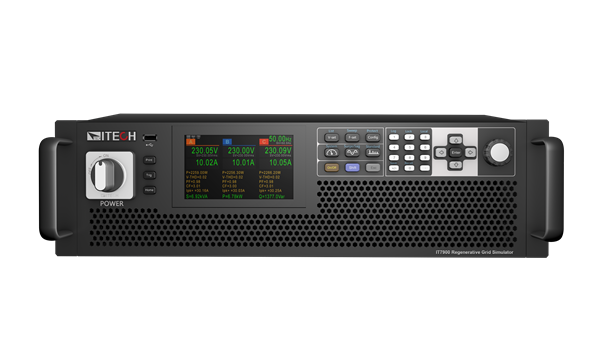

IT-7900電網回饋式交流電源

1.高功率密度設計，3U可達15kVA，16Hz~150Hz
2.可作能饋式電網模擬器，全四象限AC/DC源
3.全四象限功率放大器，特別適用於功率硬體在環（PHiL）測試
4.專業孤島測試模式，支援R,L,C及有功，無功功率設定
5.恒壓、恒流、恒功率三種工作模式
6.可實現AC/DC/AC DC/DC AC四種輸出模式
7.靈活的工作模式：單相、三相、反相、多通道
8.可程式設計輸出阻抗，模擬電力線路阻抗
9.滿足低電壓穿越，相位跳變，頻率變動、諧波注入等並網法規測試
10.滿足IEC61000-4-11/4-13/4-14/4-28等法規波形測試

*詳細規格/型錄，請見網頁下方下載

與我們聯絡

  • 產品說明

IT7900系列代表了全新一代的可程式設計

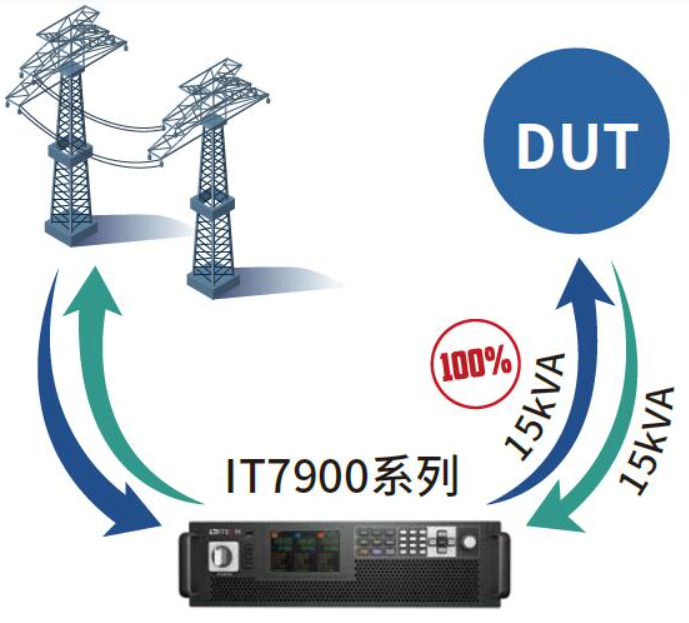

全四象限電網模擬器，具備100%額定電流source和sink能力，並提供能量回饋功能。待測物在測試中所產生的能量可以完全經由IT7900設備回收後廠內直接利用，而非以熱能的形式消耗掉，為用戶提供“綠色節能”的解決方案。適用于測試並網型且向電網注入能量的產品，例如並網/離網光伏逆變器的頻率變化，電壓瞬變和直流注入等測試。

全四象限功率放大器

IT7900系列回饋式電網模擬器還可作功率放大器使用，以完成微電網，儲能及新能源汽車等領域的功率硬體在環（PHIL）模擬測試。數位或建模的類比量信號經由外部類比量介面（選配）輸入之後，可無失真放大，轉換為真實的電力波形，外部模擬量回應時間小於200us。

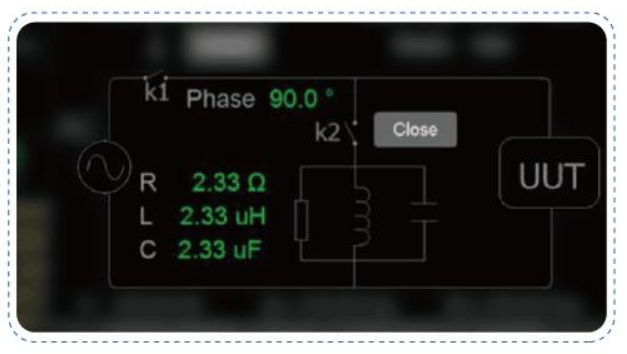

專業孤島測試模式，滿足防孤島效應測試

為滿足並網型產品的防孤島效應認證測試，IT7900系列開發了專業的孤島測試模式。測試人員可以通過調節RLC參數或配置有功功率、無功功率參數，實現模擬純阻性或非線性電網負荷的效果，進一步驗證並網型DUT在不同等效阻抗，三相負荷平衡及非平衡狀態下的孤島保護回應時間。該方案可以説明工程師簡化測試電路，節約額外的示波器和功率計等設備成本。

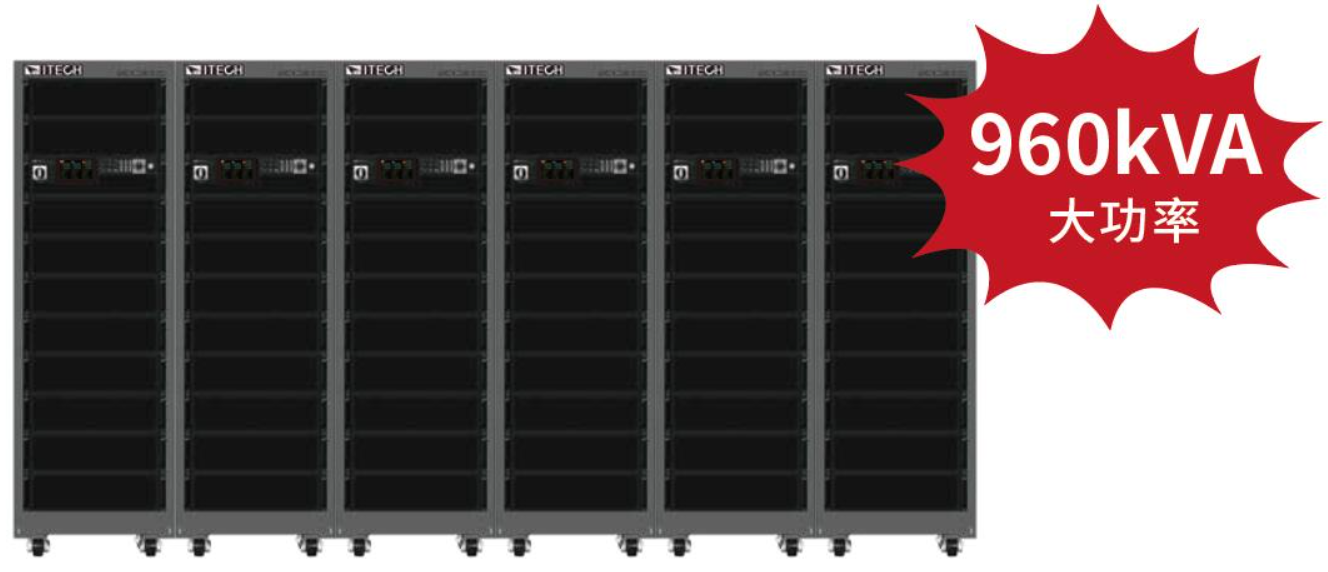

主從並聯，功率範圍達960kVA

當用戶有更大功率需求時，可以使用IT7900系列的主從並聯功能，提高輸出電流、功率能力。IT7900系列最多可以支援64台單機並聯達960kVA，無需拆裝機櫃即可簡易並機。IT7900系列具備主從並機均流功能且自帶同步ON/OFF輸入輸出信號，保證了並機的同步性。並機後不但保留所有功能，且精度也不會有任何損失。讓電源系統的搭建更快速、更彈性、更節約，無論是單機測試還是系統搭建，都可以輕鬆滿足。

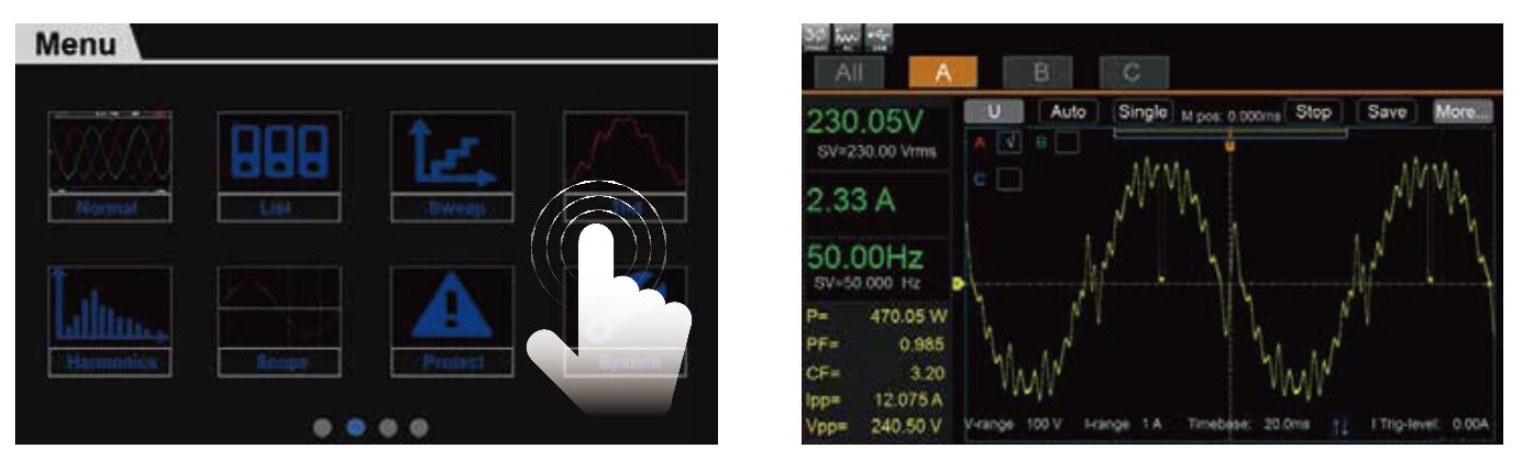

觸屏設計，內置示波功能

IT7900系列配備了全新的觸控式螢幕設計，簡潔直觀的UI介面，配合鍵盤旋鈕設計可以讓使用者直接、快速地進行模式設定和波形編輯等操作。內置數位示波器功能採集電壓和電流的時域信號，相位關係以及執行波形觸發等功能。 示波取樣速率高達10us，最多可同時顯示6條示波曲線，使用者無需示波器就可以進行暫態分析，並及時進行保存。

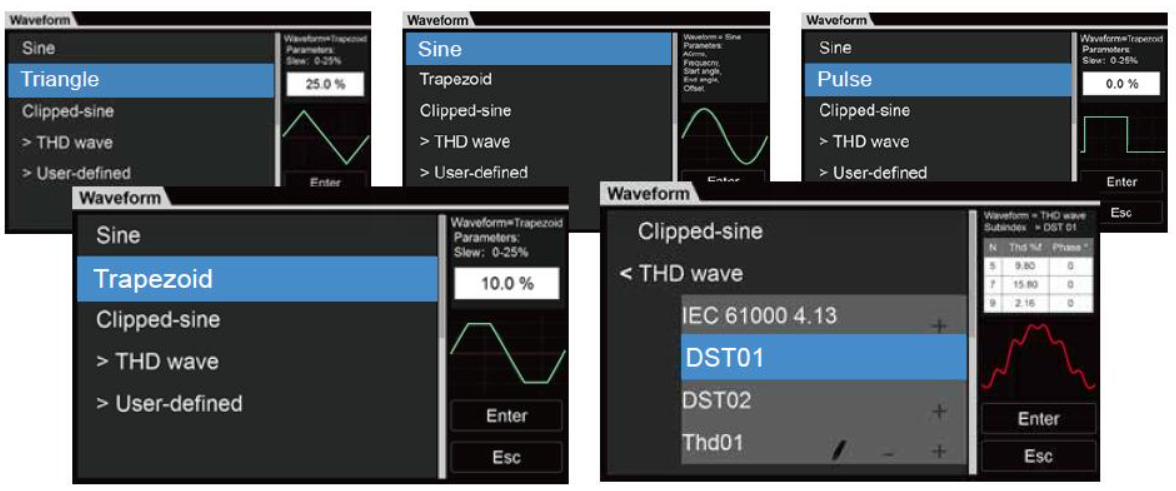

內建豐富的波形庫

除了基礎正弦波，IT7900系列提供多種內置的交流波形，例如三角波，鋸齒波，方波，梯形波和削幅波。使用者可通過功能表調用並在LCD螢幕上顯示出選擇的波形。結合設備的序列程式設計功能，可組合不同波形的連續輸出，以應對複雜的電力電子擾動測試。

 型號                       電壓                    電流                功率                               辨率                                   精度
IT7905-350-30U
350 V
30 A
5 kVA
0.01V/0.01A
＜0.01%+0.01%FS/＜0.3%+0.3%FS


IT7906-350-90
350 V
90 A
6kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT7909-350-90
350 V
90 A
9kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT7912-350-90
350 V
90 A
12kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT7915-350-90
350 V
90 A
15kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT7930-350-180
350 V
180 A
30kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT7945-350-270
350 V
270 A
45kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT7960-350-360
350 V
360 A
60kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT7975-350-450
350 V
450 A
75kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT7990-350-540
350 V
540 A
90kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT79105-350-630
350 V
630 A
105kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT79120-350-720
350 V
720 A
120kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT79135-350-810
350 V
810 A
135kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT79150-350-900
350 V
900 A
150kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS


IT79165-350-990
350 V
990 A
165kVA
0.01V/0.01A
＜0.1%+0.1%FS/＜0.3%+0.3%FS
