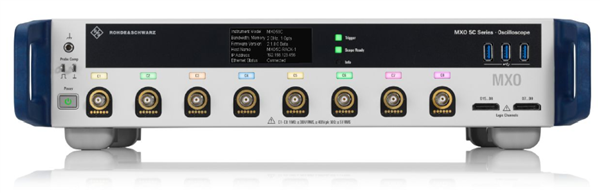

優於MXO 5系列的新改版

透過 LAN 連接、整合網路瀏覽器和虛擬面板，進行遠端控制。
更輕巧、高度僅為MXO 5系列的四分之一，可部屬在更多種測試系統之中。
世界上最快的採集捕獲率，高達每秒450萬次採集。
效能更高，MXO-5C的8通道型號提供每通道1500 cm3的通道密度，每通道功耗僅23瓦。

---

加速分析 - 快速發現訊號異常

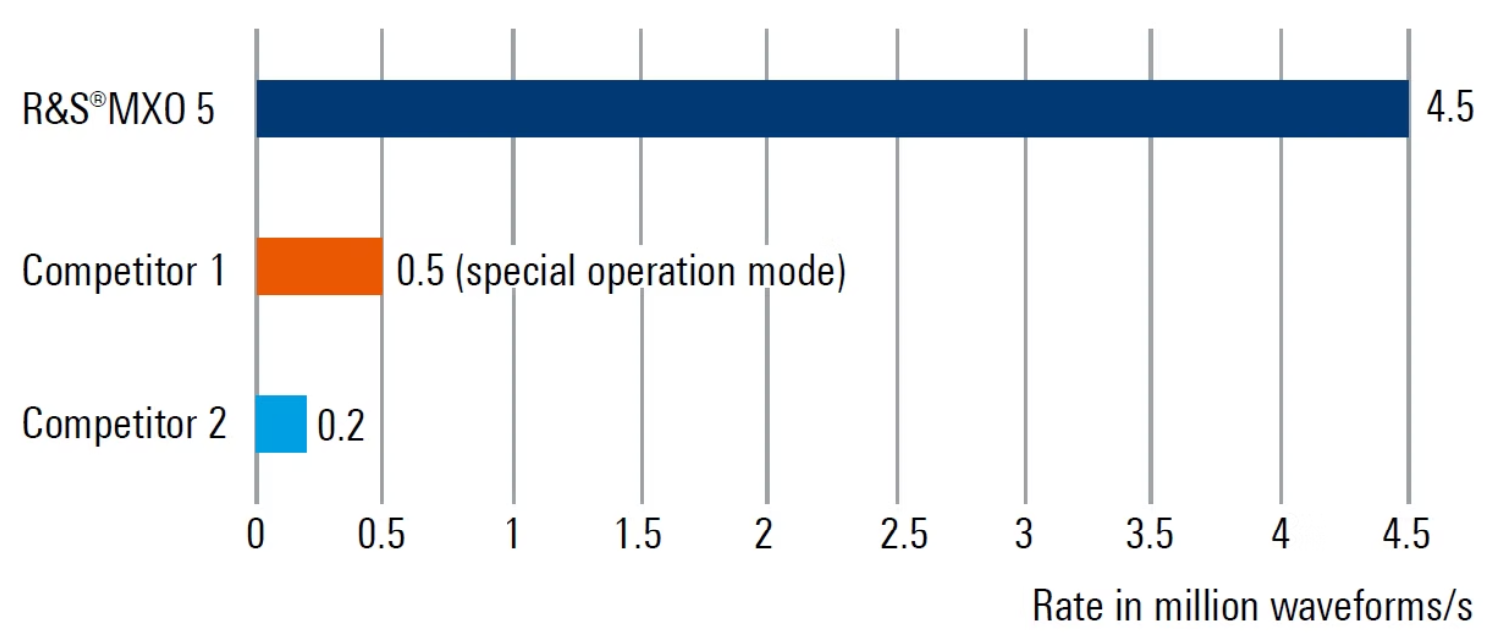

八通道示波器中領先業界最快的更新速率

當執行具有超過 12 位垂直分辨率的多個通道時，競爭對手的示波器可能會遇到問題，導致取樣速率減慢以及示波器反應緩慢，並且可能有更多的時間片段未能捕捉重要的訊號活動；然而，所有 R&S MXO 5C 示波器的設計路徑都包括多個 MXO-EP（極限性能）ASIC，極大程度地減少這種情況的發生，這種設計確保了即使在多通道和高垂直分辨率情況下，MXO 5C 仍能提供穩定的性能，捕捉重要訊號活動而不出現困境。

快速且可靠地檢測零星訊號問題

高捕捉速率大幅提高了發現其他示波器難以捕捉的罕見和零星事件的機會，R&S MXO 5C 系列示波器能夠自信地捕捉所有事件，即使觸發條件看似過於接近；得益於 R&S MXO 5C 示波器的觸發重啟時間僅為 21 ps，這是所有競爭對手中最快的，R&S MXO 5C 示波器擁有最低的盲區時間，能夠即時響應訊號變化，確保不錯過任何關鍵事件。

快速測量並關聯八個通道上的統計結果、FFT 或游標量測

高更新速率大幅提升了統計結果的可信度，增加了檢測和顯示所有訊號活動的機會，這使得 R&S MXO 5C 能夠基於短時間內的大量波形產生可靠的統計數據，這種高速率的更新確保了即時性和精確性，有助於工程師更好地理解和分析訊號的行為。

---

精確觀察訊號 - 八通道示波器中最低量測雜訊和最高垂直解析度的機種

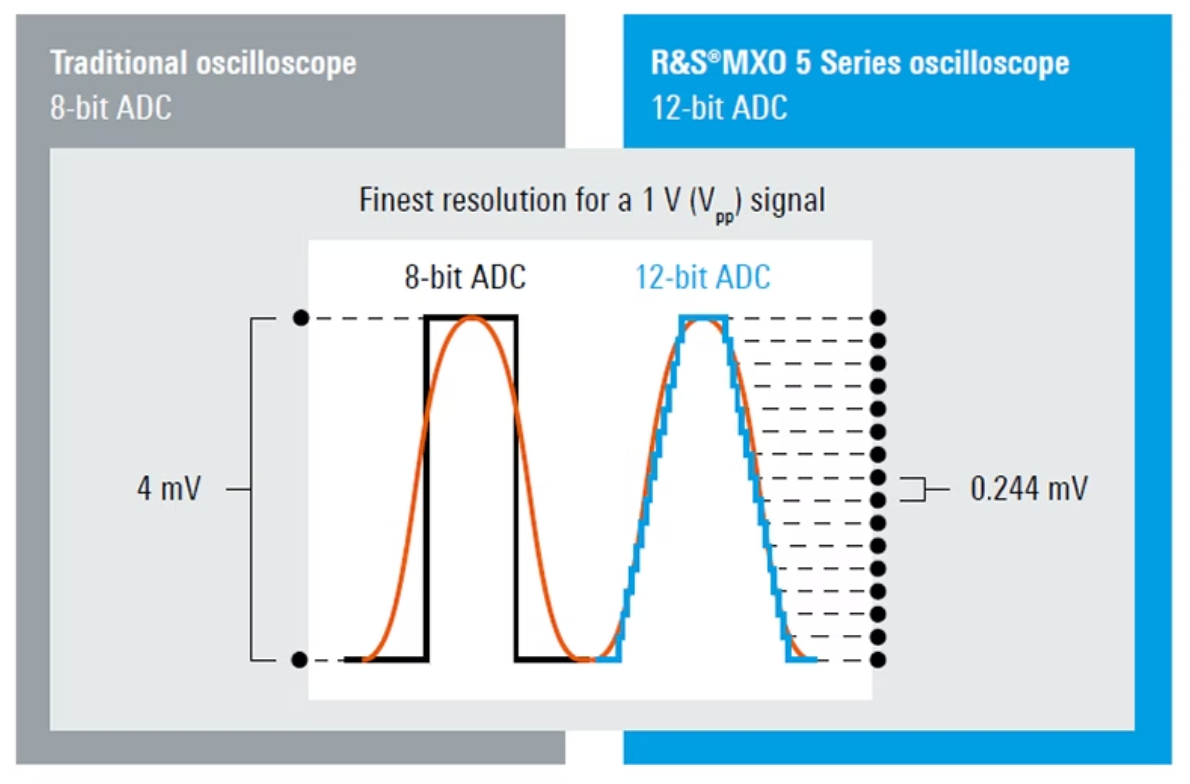

12位元 ADC，具有高垂直解析度，在所有取樣速率下無需妥協

R&S MXO 5C 系列示波器在所有輸入通道上都採用了12位A/D轉換器，具有 4096 個量化級別，確保在各種取樣速率下都能提供高度精確的垂直解析度，無需妥協地捕獲訊號細節；此外，18 位元架構和 HD（高清晰度）模式進一步提高了ADC的解析度，使 R&S MXO 5C 系列成為多通道示波器，具備 12 位元的精度和無需妥協的取樣速率，確保您能夠進一步深入研究和分析訊號。

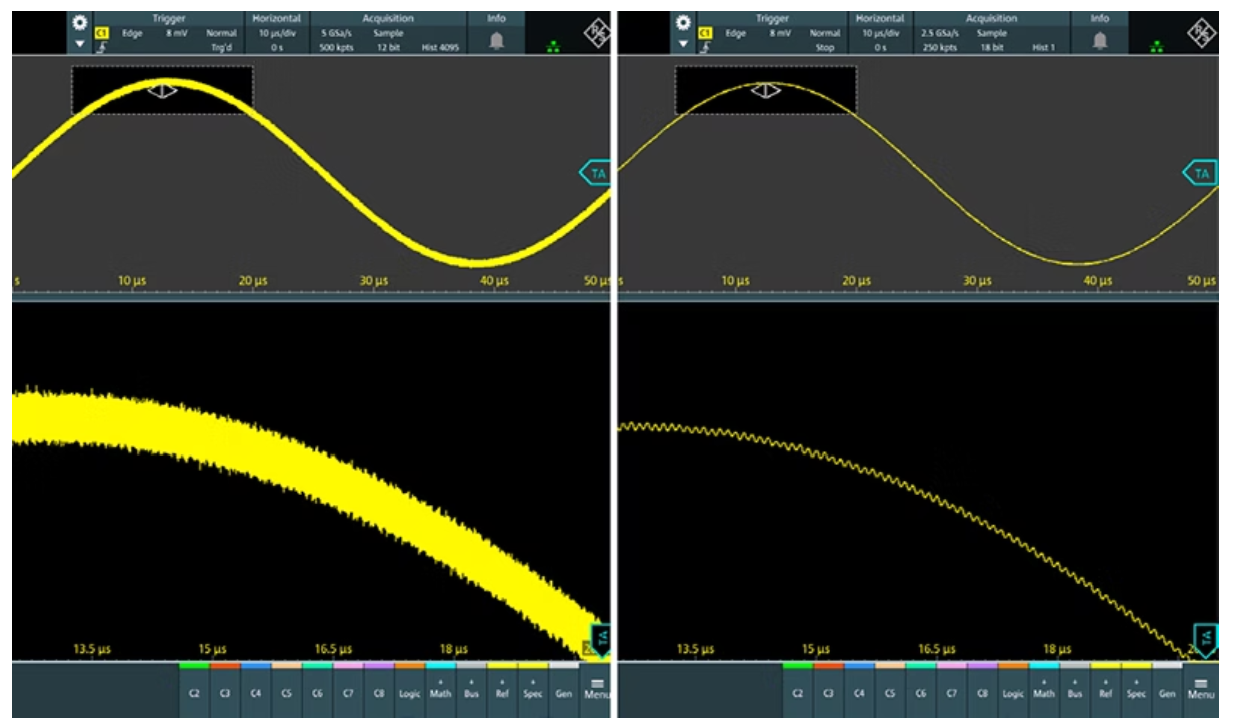

18位元架構與HD模式

為了增強垂直解析度，通常需要將相鄰取樣進行平均並減少取樣速率，但這可能導致波形問題，例如混疊（aliasing）；R&S MXO 5C 硬體中的HD模式使用移動平均濾波器，以消除混疊，然後將 HD 樣本輸送到觸發系統，這樣可以提供高解析度和低雜訊，進行精確的觸發，您可以在保持垂直解析度的同時，避免混疊等波形問題，使測量更為可靠。

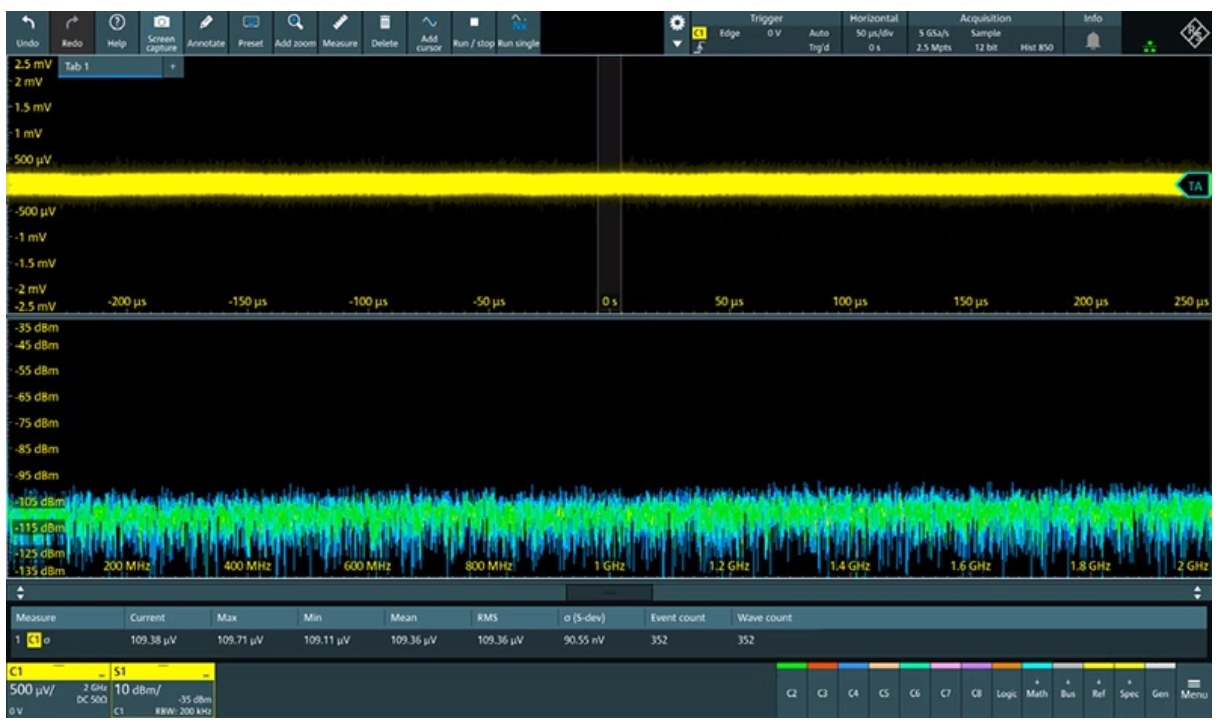

2 GHz的完整頻寬下，1 mV/div 時的低雜訊表現出色，僅為130 μV。

R&S MXO 5C 系列示波器具有 500μV/div 出色的靈敏度，它可以檢測非常小的訊號，而不會意外地導致頻寬降低；在 50Ω 耦合下，偏移範圍為 ±2 V，而在 1 MΩ 耦合下，則為 ±5 V，使用者可以輕鬆將訊號置於螢幕中央，以檢查直流雜訊和紋波等細微的變化，示波器必須擁有低雜訊水平，以便準確地量化這些小訊號，而 R&S MXO 5C 符合這一需求。

---

更快地掌握整體情況

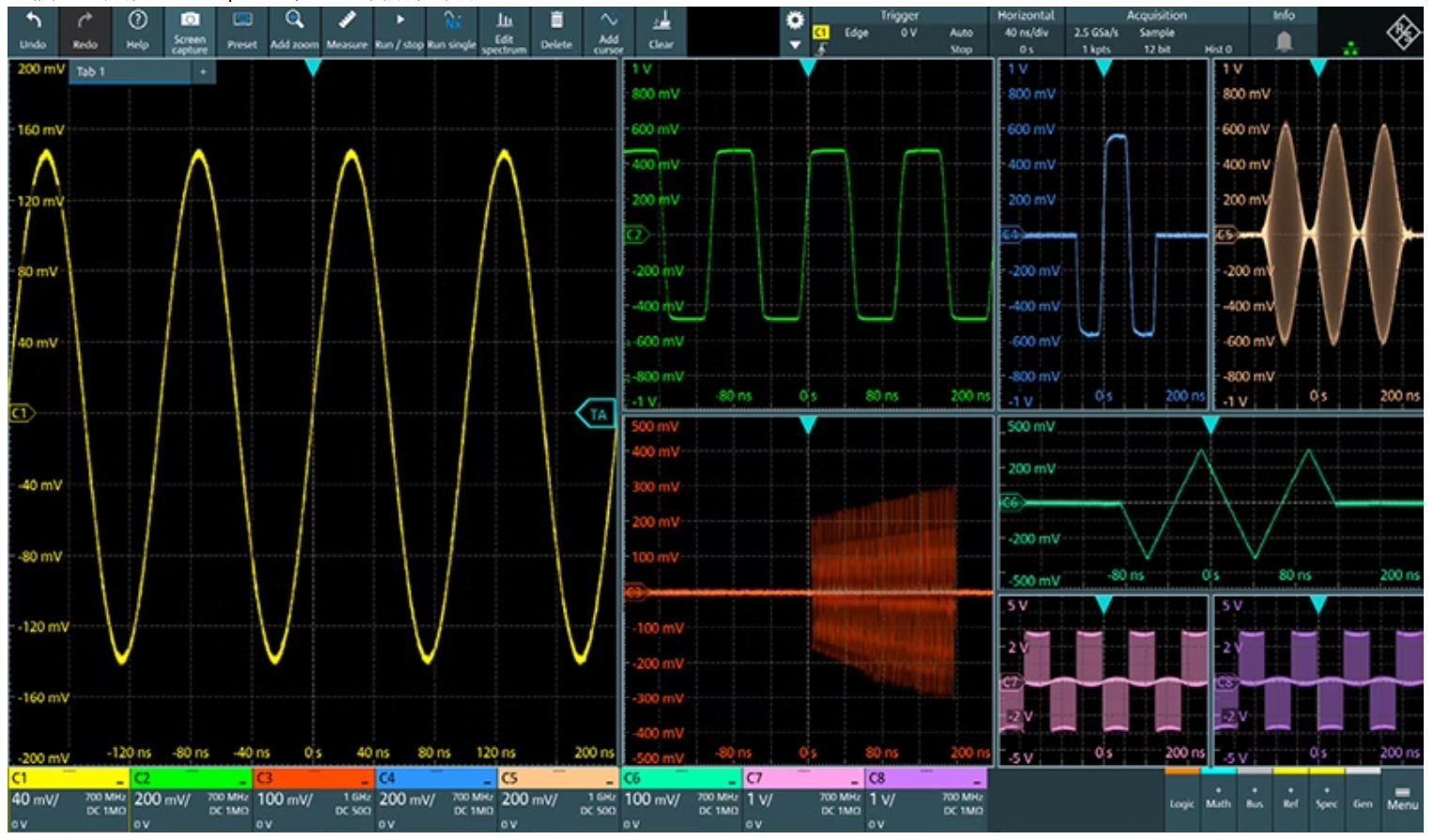

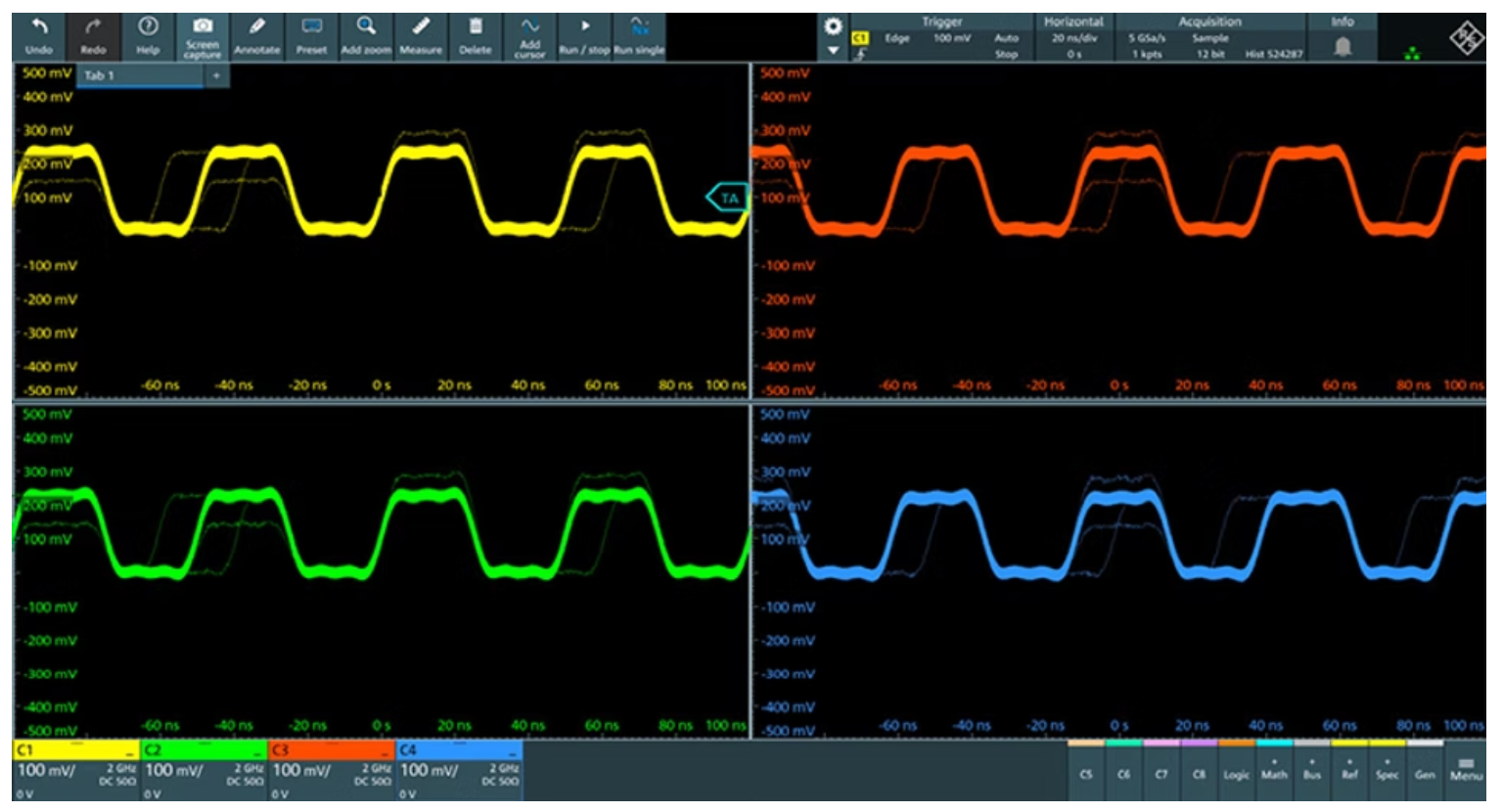

8 × 時域：

每個通道具有 500 Mpoints，可查看所有波形。

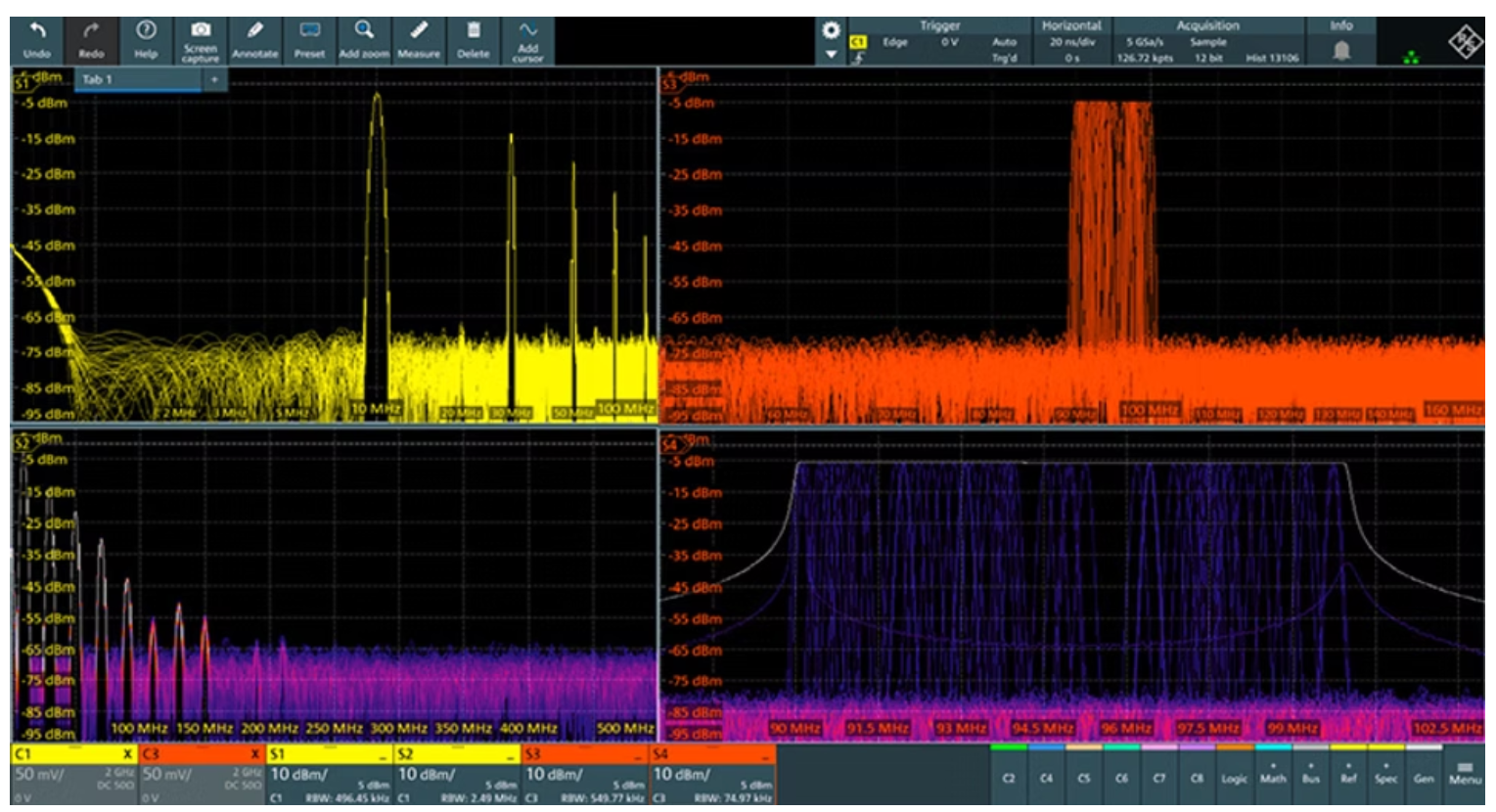

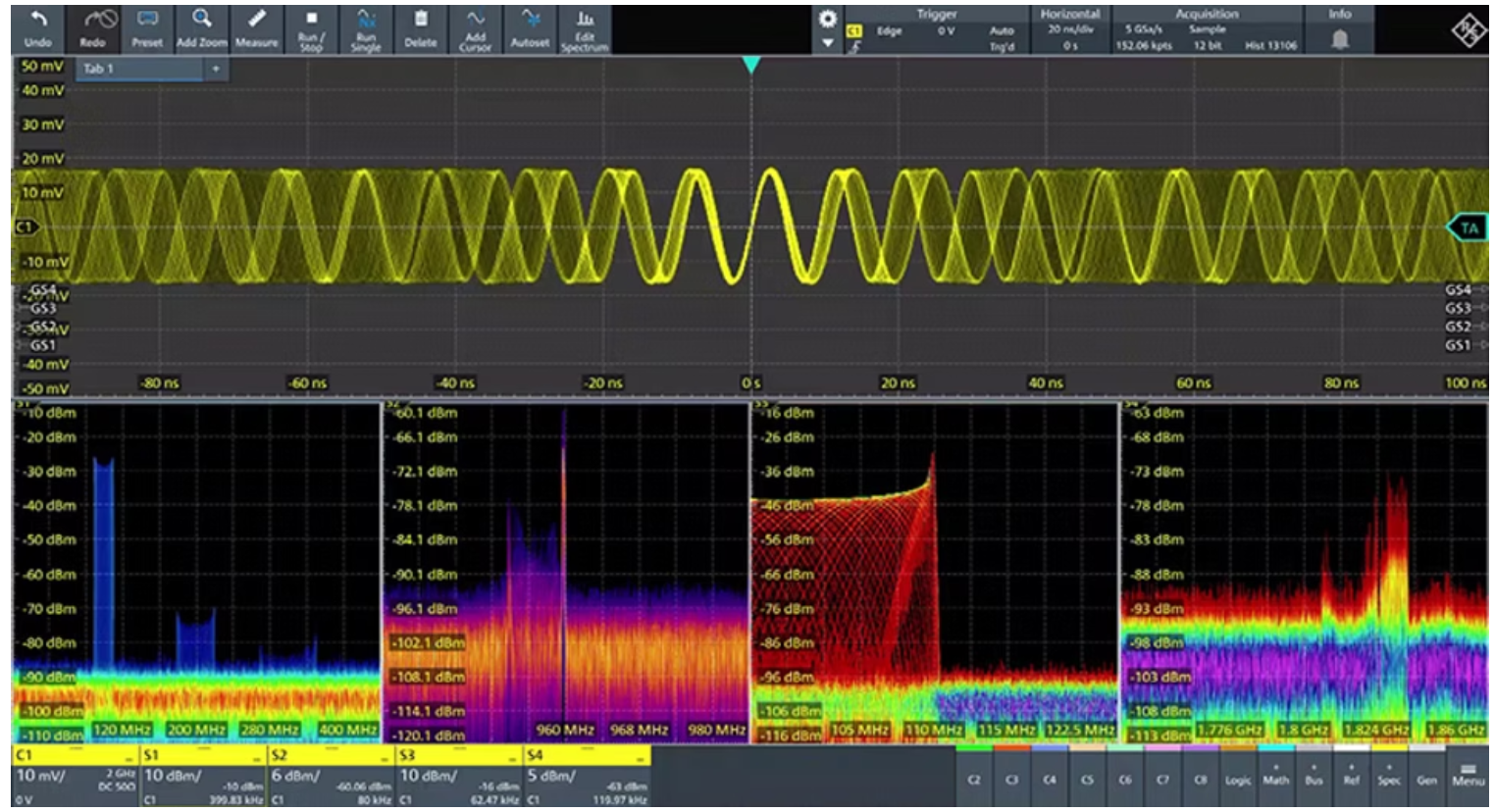

4 × 頻域：

45,000 FFT/s，同時查看所有頻譜事件。

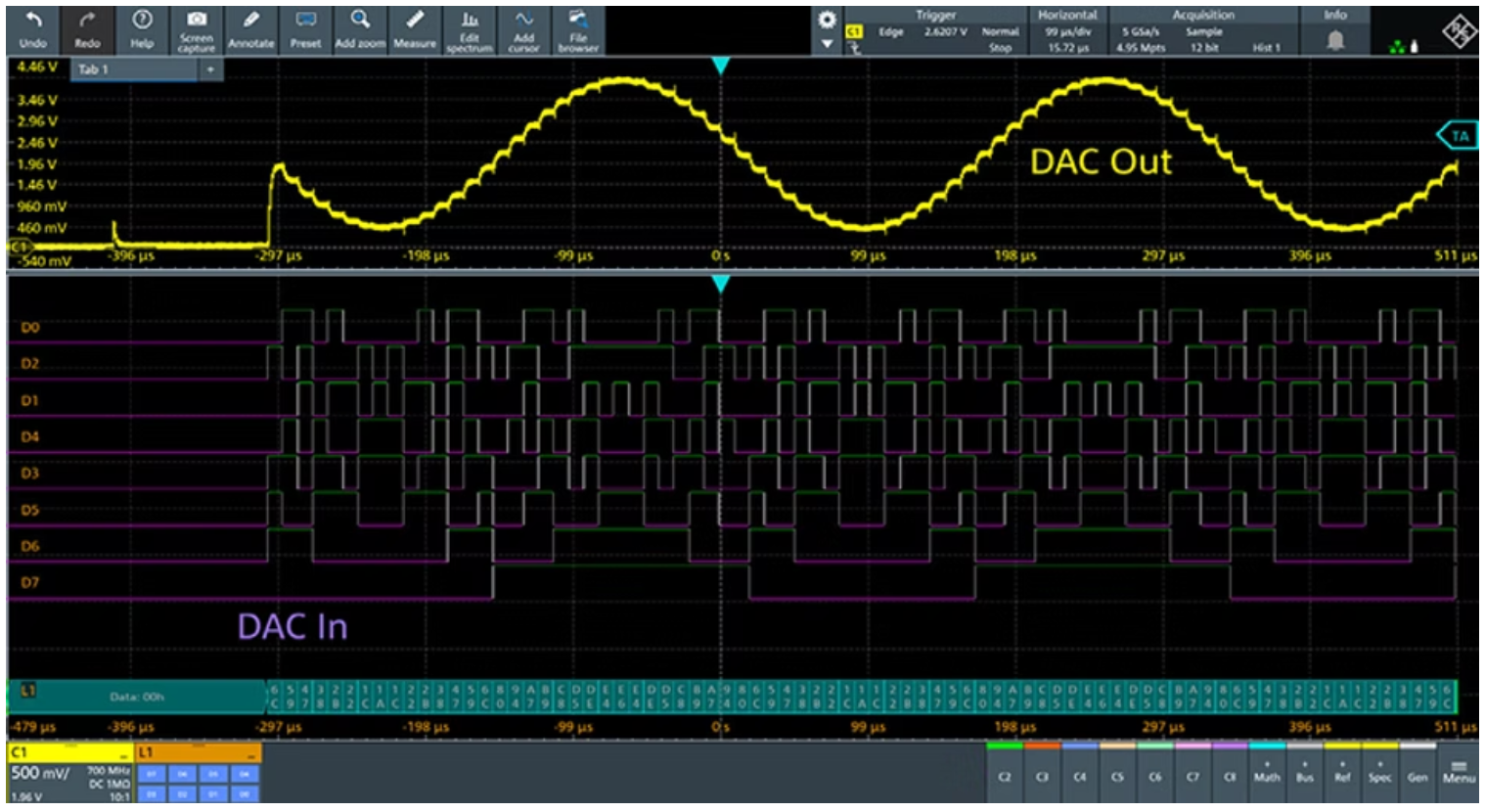

4 × 協定，16 × 邏輯通道：

提供 8 個類比和 16 個數位通道，用於深度記錄系統行為，同時支援多達 4 個協定解碼。

---

更長捕捉時間 - 八通道中的記憶體深度之最

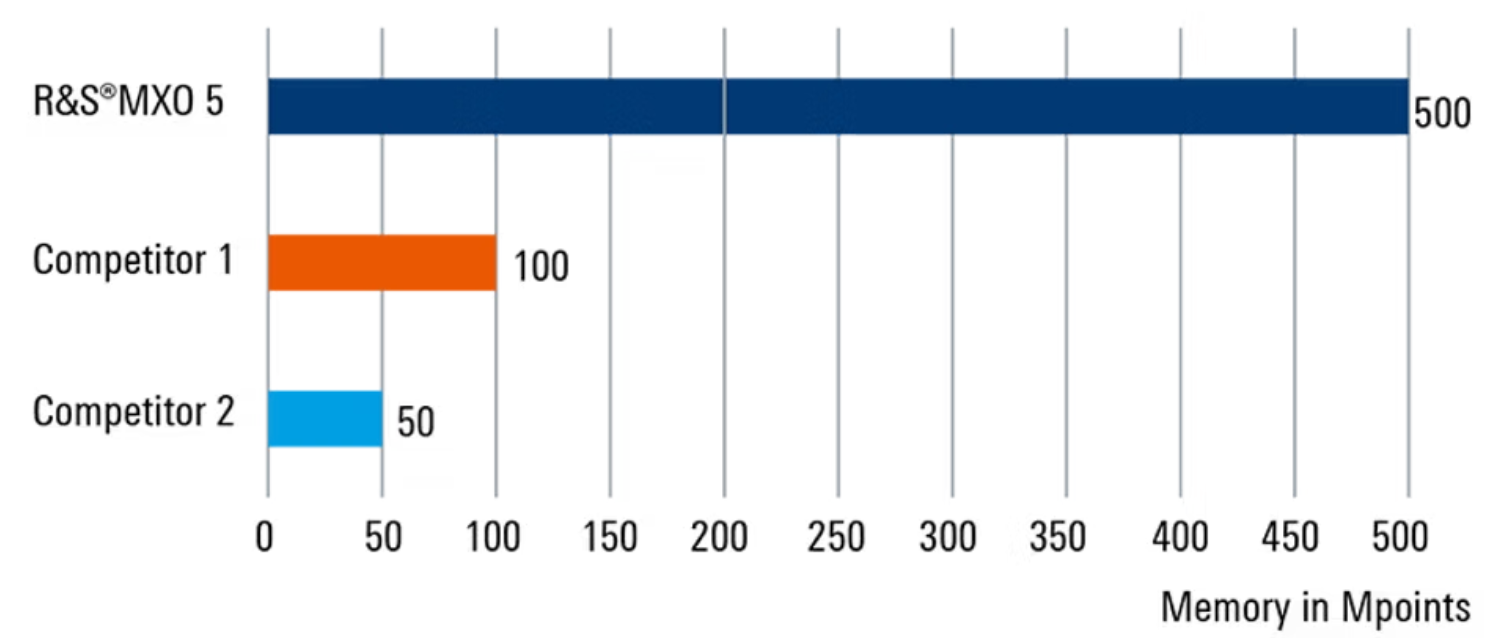

業界最深的記憶體，每通道可達 500 Mpoints（可選配 1 Gpoints）

除了頻寬和取樣率之外，記憶體深度在處理各種疑難排解任務時也是最重要的因素之一，更大的記憶體能夠確保示波器在較慢的時間基準設定下，仍能保持最大的取樣率和頻寬；R&S MXO 5C 系列示波器具備標準的 500 Mpoints 同時取樣記憶體，這在同級別的其他示波器中是極為難得的，相當於擁有五倍的標準記憶體深度，這種卓越的記憶體深度確保了工程師能夠在各種應用中進行深入的數據分析和故障排解，而不會因為記憶體不足而受限。

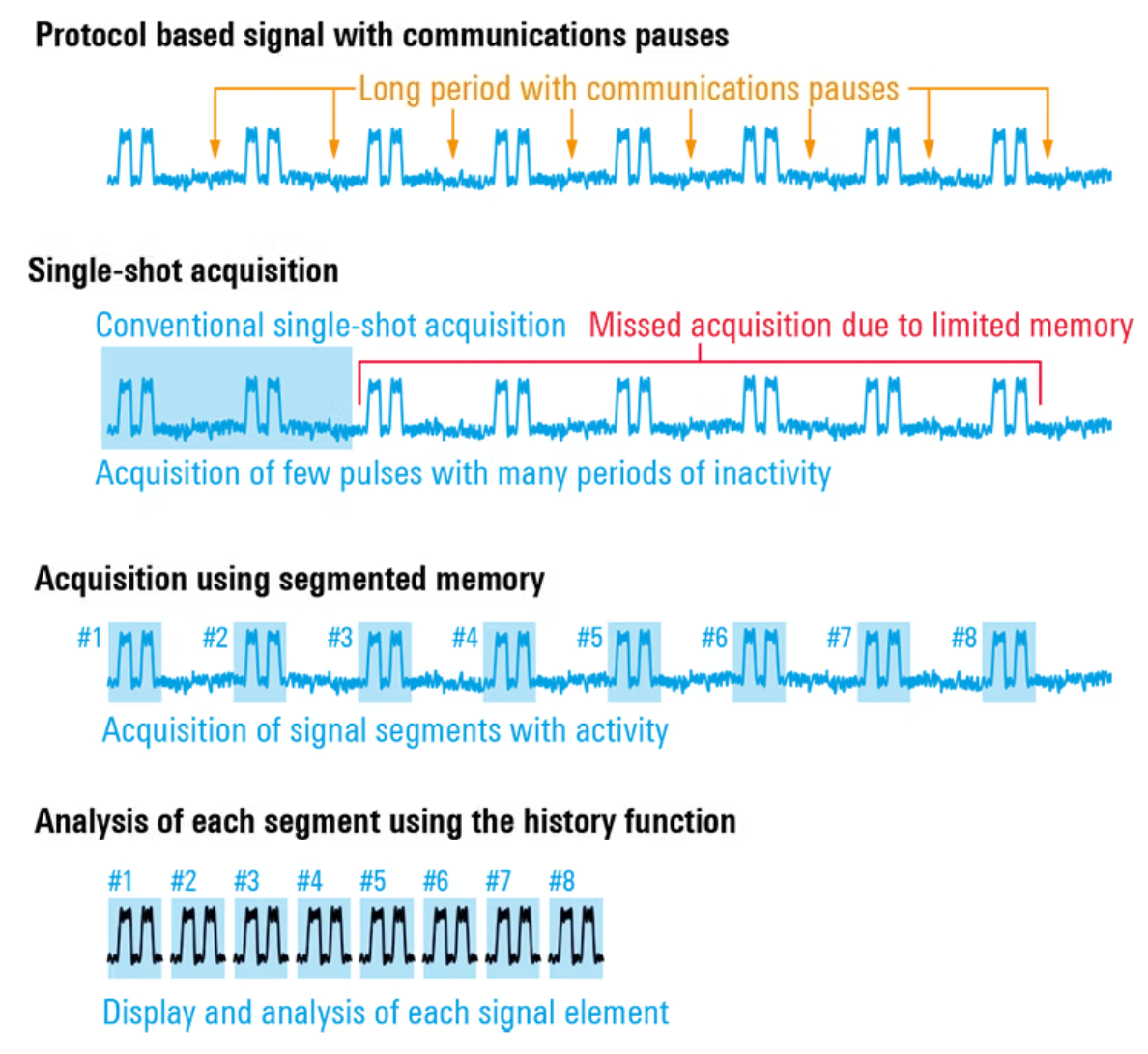

標準分段記憶體（10,000 個分段，可選配 1,000,000 個分段）

使用分段記憶體捕捉訊號，這些訊號有時沒有活動，例如雷射脈衝、串列匯流排活動、和射頻脈衝，R&S MXO 5C 系列的分段記憶體具有卓越的能力，能夠捕捉長達 10,000 個分段的訊號。它可以有效地處理需要長時間的測量或涵蓋許多事件的應用，而不會丟失重要的數據，確保了更全面的分析。

標準歷史模式（10,000 次擷取，可選配 1,000,000 次擷取）

在停止訊號擷取後，您可以進入歷史模式，查看先前捕捉的記錄；歷史模式一直處於開啟狀態，並提供各種量測和分析工具，包括串列匯流排解碼和自動量測，讓您能夠仔細檢查和分析過去的訊號活動，並使用強大的工具來解釋這些數據。

---

觸發每個細節 - 高精確數位觸發

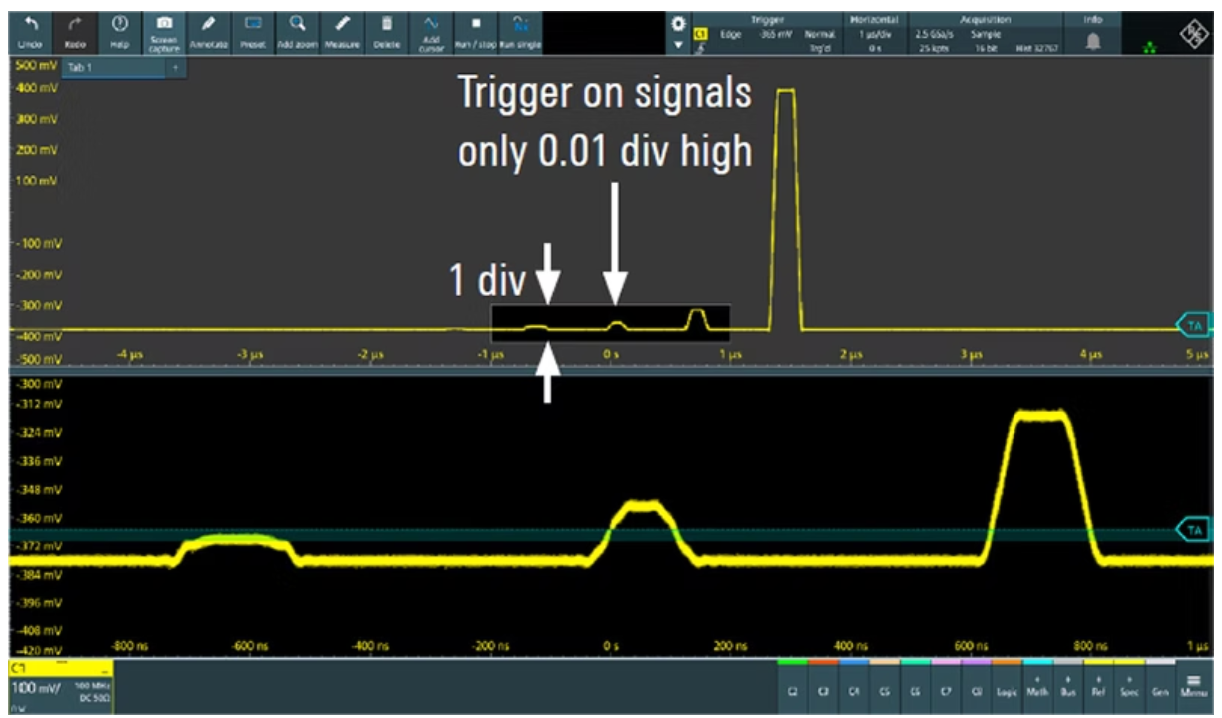

• 首創 8 通道示波器，觸發靈敏度達到 0.0001 垂直分區

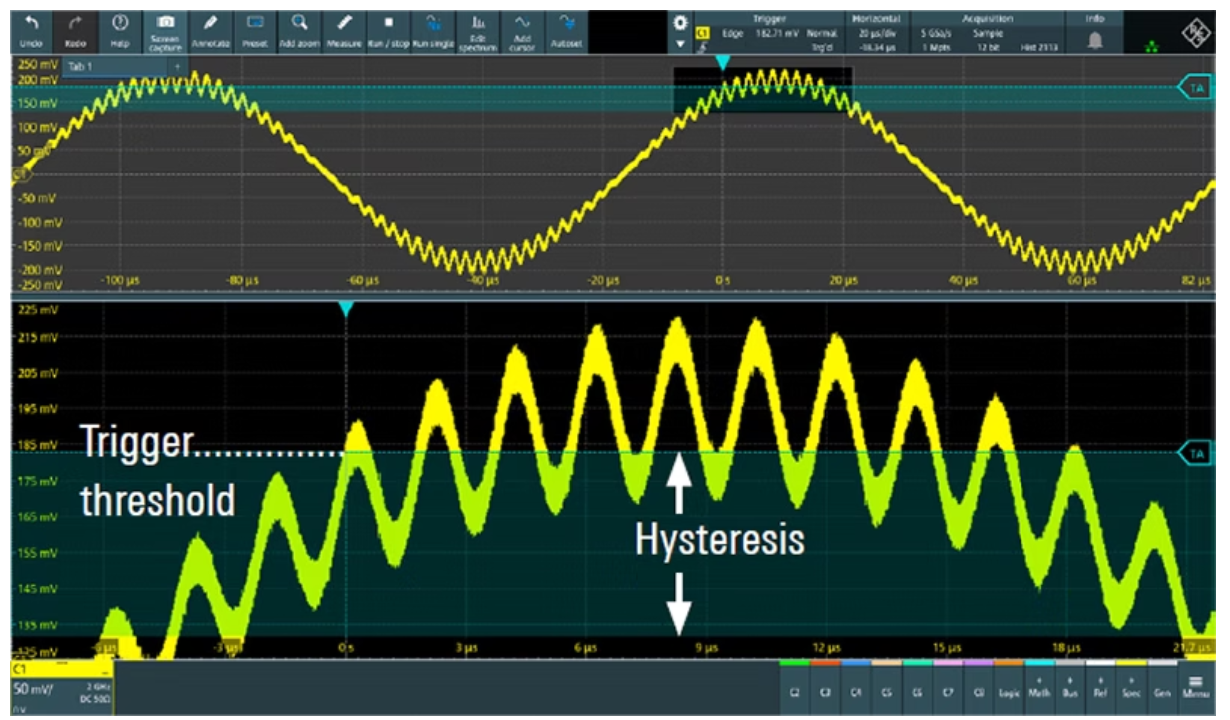

• 首創 8 通道示波器，使用者可調整觸發遲滯 (hysteresis)

• < 21 ns 最快的觸發重啟時間，可捕捉多達 99% 的波形

• 優於同級示波器的觸發抖動，僅為 1 ps

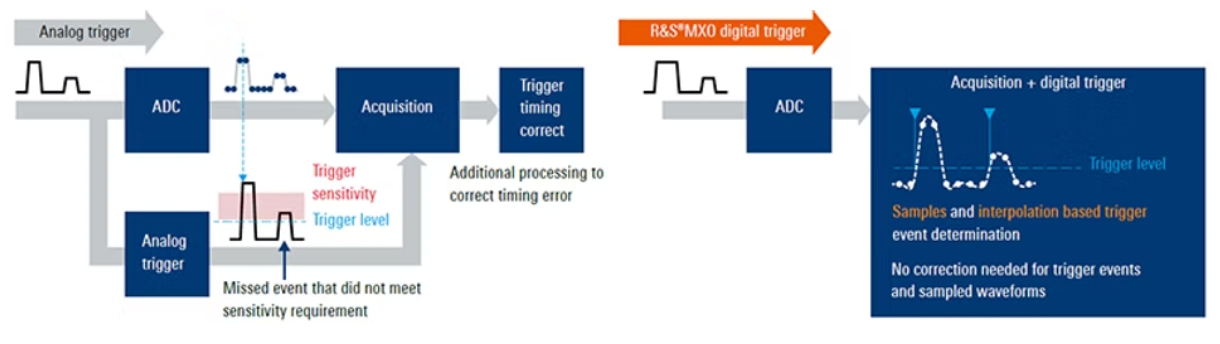

數位觸發表示量測訊號和觸發訊號共用一條路徑，而不像舊款模擬觸發架構使用不同的路徑。

R&S MXO 5C 系列的數位觸發靈敏度高出競爭觸發系統達 10,000 倍。

8位元 HD 觸發模式降低了量測系統的雜訊。

---

型號	Bandwidth	Channels
R&S®MXO5C-43	350 MHz	4
R&S®MXO5C-45	500 MHz	4
R&S®MXO5C-410	1 GHz	4
R&S®MXO5C-420	2 GHz	4
R&S®MXO5C-81	100 MHz	8
R&S®MXO5C-82	200 MHz	8
R&S®MXO5C-83	350 MHz	8
R&S®MXO5C-85	500 MHz	8
R&S®MXO5C-810	1 GHz	8
R&S®MXO5C-820	2 GHz	8
