多合一示波器

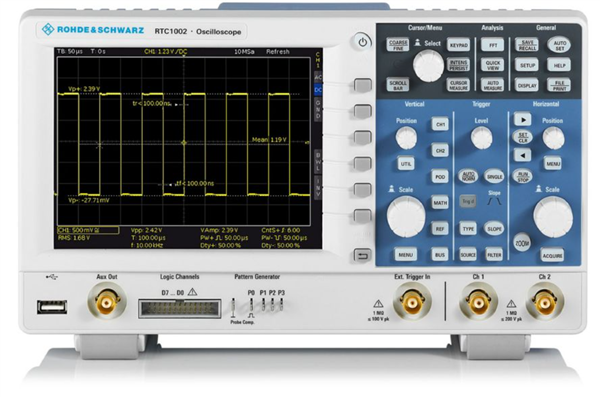

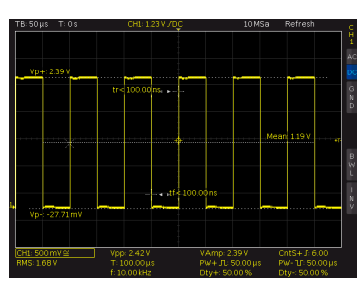

示波器

R&S®RTC1000示波器的採樣率高達2 Gsample/s，儲存深度高達2 Msample， 在同類產品中遙遙領先。波形擷取率達到10000 waveforms/s以上，確保儀器迅速響應，能夠可靠地捕捉訊號故障。隨附工具可用於快速獲取結果，例如 QuickView、遮罩測試、FFT、數學運算、游標和自動量測（包括統計量測）。

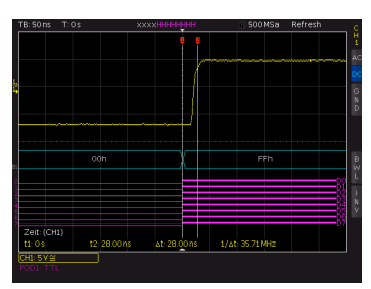

邏輯分析儀

使用R&S®RTC-B1選配，每台R&S®RTC1000都可以升級成具有八個附加數位通道、直觀易用的MSO。該示波器能同時擷取和分析嵌入式設計的類比和數位訊號。比如，我們可以使用游標量測很方便地確定類比數位轉換器輸入與輸出之間的延遲。

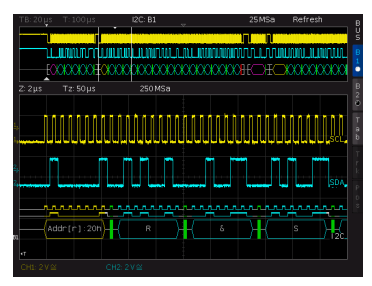

協定分析儀

I²C、SPI和CAN/LIN等協定在積体電路間頻繁地傳輸控制資訊。R&S®RTC1000具 有多功能選配，可對串列介面進行特定協定的觸發和解碼。使用者可以有選擇性地擷取和分析相關事件和數據。借由硬體功能建置，即使擷取時間很長，也可確保流暢操作和較高的擷取率。這對於擷取多個封包串列匯流排訊號等十分有利。

波形產生器和模式產生器

整合式R&S®RTC-B6波形產生器和模式產生器的數據傳輸率高達50 Mbit/s，適用 於教育以及硬體原型的開發。除了常見的正弦波、方波/脈衝波、斜波和雜訊波形 外，此產生器還可輸出4位元模式。波形和模式能夠以CSV文件格式導入，也可 以從示波器波形中複製。使用者可以在回放訊號前先預覽，以快速檢查訊號正確 性。提供預先定義模式，比如I²C、SPI、UART以及CAN/LIN。

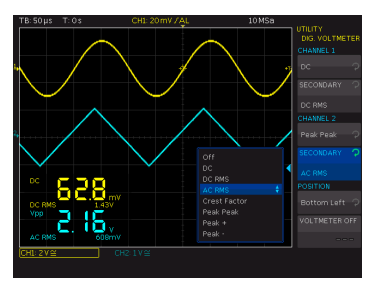

數位電錶

R&S®RTC1000在每個通道上設有三位元數位電錶(DVM)以及六位元計頻器，可實現同步量測。提供的量測功能涵蓋DC、AC + DC (RMS) 以及AC (RMS)。

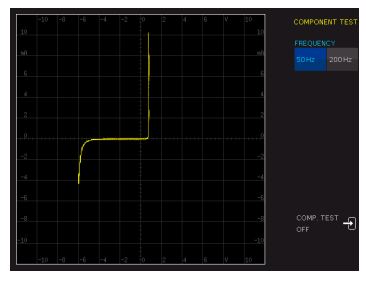

元件測試儀

使用者可以使用隨附的元件測試儀。此類元件測試儀提供50Hz以及200Hz的量測頻率，使可能冗長乏味的故障元件搜索工作變得簡單。一畫勝千言，更確切地說是一畫勝千金。使用者可以一眼辨別錯誤分析是否順利進行。

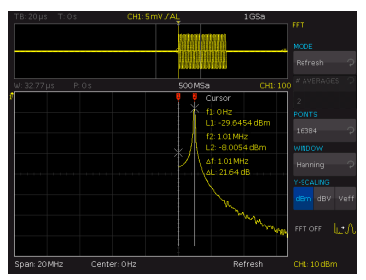

頻率分析模式

有些故障難以察覺，這通常是因為時間和頻率訊號之間的相互作用。只要按下按鈕，輸入中心頻率和頻率範圍，即可啟動R&S®RTC1000的FFT功能。R&S®RTC1000示波器具有強大的FFT功能，能夠分析高達128k掃描點的訊號。其他實用工具包括游標量測以及頻域內自動設定。

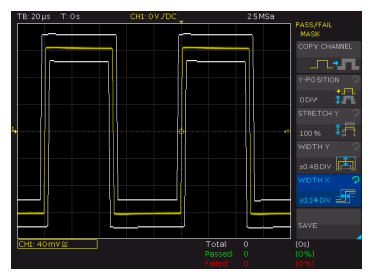

遮罩測試模式

遮罩測試有助於快速顯示特定訊號是否在規定的容差範圍內。此類測試使用合格/不合格評估的統計數據，評估被測設備的品質和穩定性，並且快速確定訊號異常和非預期結果。當遮罩被擾亂時，量測停止。R&S®RTC1000的AUX-OUT連接埠將在每次遮罩被擾亂時產生一次脈衝輸出。此脈衝輸出可用於觸發量測設定中的操作。

---

型號	Bandwidth	Channels	Sample rate	Max. memory depth	Optional MSO
R&S®RTC1002	50 MHz	2	2 Gsample	2 Mpts	8 digital channels
R&S®RTC1002 + RTC-B220	70 MHz	2	2 Gsample	2 Mpts	8 digital channels
R&S®RTC1002 + RTC-B221	100 MHz	2	2 Gsample	2 Mpts	8 digital channels
R&S®RTC1002 + RTC-B222	200 MHz	2	2 Gsample	2 Mpts	8 digital channels
R&S®RTC1002 + RTC-B223	300 MHz	2	2 Gsample	2 Mpts	8 digital channels
