無與倫比的訊號完整性

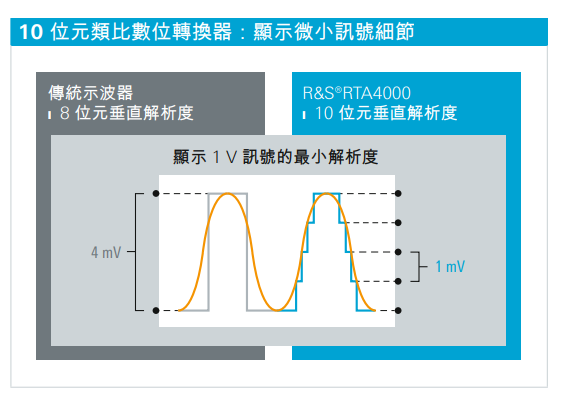

10位元ADC，解析度高達16位元

與傳統8位元類比數位轉換器相比，羅德史瓦茲設計的專用10位元類比數位轉換器產生的波形精度提高了4倍。解析度越高，波形越清晰，進而顯示更多在其他情況下可能 忽略的訊號細節。比如在測量開關電源的特性時， 在單次擷取中，必須同時測量開關設備開啟和切斷時的電壓。為精確 測量小電壓部分，解析度必須高於8位元。透過高解析度取樣，R&S®RTA4000甚至提供高達16位元的垂直解析度，這在同類儀器中是前所未有的。

500 µV/div：完整測量頻寬

R&S®RTA4000示波器具有低至500μV/div的出色靈敏度。傳統示波器只有使用軟體放大更大範圍的設置或限制頻寬，才能達到此水平的輸入靈敏度。即使在500 µV/div的條件下，R&S®RTA4000示波器也能保證全測量頻寬，並且展示訊號的實際取樣點。

一流的低雜訊

只有在示波器雜訊不會佔用附加位的情況下，提高解析度才有用。R&S®RTA4000具備一流的低雜訊性能，以便您獲得更高的解析度並且能夠查看在其他同類示波器中無法看到的訊號。

---

在完整頻寬下擷取更長時間

深儲存：每通道100 Msample（標準），交替模式下達200 Msample

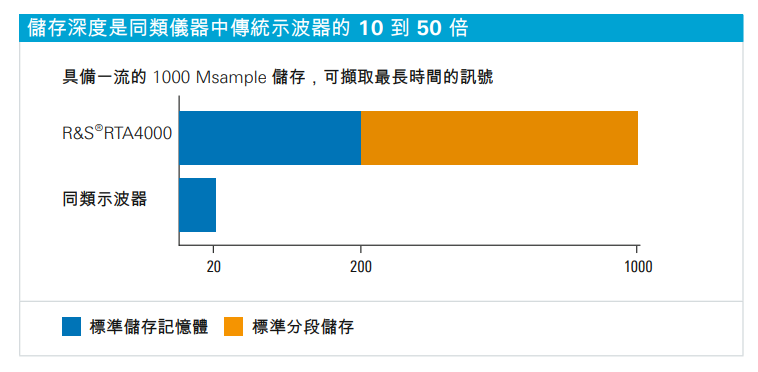

R&S®RTA4000提供同類型示波器中最高的儲存深度：每通道100 Msample，交替模式下達200 Msample。這比同類儀器中的示波器高出10倍。保持高取樣率與擷取儲存直接相關。透過深儲存，R&S®RTA4000能夠延長高取樣率下的擷取時間，給您提供了額外的保障以解決非預期的項目要求。

一流的時基精度

R&S®RTA4000的時基精度高達±0.5 ppm，是其他同類儀器的5到20倍。出色的時基精度非常重要，可確保在長時間擷取的過程中準確測量。

標準分段儲存：1 Gsample

透過標準分段儲存，使用者可以分析較長觀察期內的訊號序列。例如，可以長時間擷取具有通訊間隔的協定訊號（如I 2 C或SPI），而不會在閒置時浪費內存。由於分段長度從10 ksample 至 200 Msample不等，因此儲存深度能得到最優的利用；可以確保87000多個連續分段儲存。

標準歷史功能

歷史模式始終處於開啟狀態，可查看1 Gsample最大分段儲存深度儲存的先前擷取。可使用完整的工具組對記錄的分段進行進一步分析。這包括遮罩測試、快速測量功能和FFT。

---

頻譜分析：確定時域和頻域之間的關聯

快速精準的分析

有些故障難以察覺，這通常是因為時間和頻率訊號之間的相互作用。R&S®RTA-K18頻譜分析和頻譜圖選配可快速查找此類錯誤。與頻譜分析儀一樣，可以根據特定測量任務來調整中心頻率和解析度頻寬等參數。示波器會自動選擇相應的時域設置。示波器的出色性能可確保快速執行多域分析，在同類示波器中遙遙領先。

平行操作：頻域和時域之間的關聯

高級電子設備的操作取決於協定介面、數位、類比和頻率元件之間的無縫交互。因此必須同步分析所有元件。時間、頻率和協定資訊彼此關聯，並且可以快速識別時間參考。測量窗口可用於選擇特定的記錄區域，從而簡化頻變訊號的擷取分析。

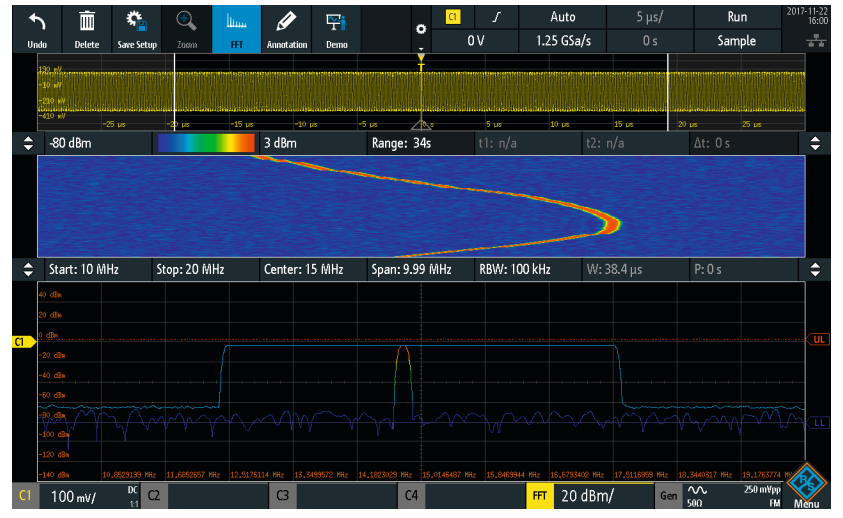

頻譜圖：顯示頻率隨時間的變化

頻譜圖可顯示頻譜隨時間的變化。為方便說明，可對幅度採用顏色編碼。由於具備高FFT率，因此即使是快速頻譜變化也可顯示。與歷史和分段儲存選配搭配使用時，頻譜圖標記可顯示擷取時間，因此可以在螢幕上加載對應的時間和頻率波形。所有R&S®RTA4000工具均可用於分析載入的波形。

標記：自動查找峰值

標記可自動定位頻率峰值，確保執行快速分析。根據自適應閾值確定峰值。可調整偏移和最大峰寬等參數，從而進行深度分析。結果可顯示在峰值表中（針對特定參考標記的絕對值或相對值）。選配Delta測量，確保輕鬆調整訊號波峰間的距離。

---
