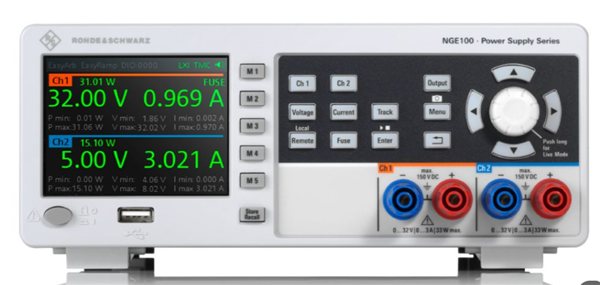

R&S®NGE102B 雙通道電源

► R&S®NGE102B具有兩條通道，R&S®NGE103B具有三條通 道
► R&S®NGE102B的最大輸出功率為66W， R&S®NGE103B的最大輸出功率為100W（每通道33.6W）
.► 每通道的最大輸出電壓為32V （串聯操作時最大64V/96V）
► 每通道的最大輸出電流為3A （並聯操作時最大6A/9 A）
► 電子保險絲(OCP)、過電壓保護(OVP)、過功率保護(OPP)、 過熱保護(OTP)
► USB介面(CDC/TMC)、選配LAN(LXI)
► 選配數位I/O（4位元）

與我們聯絡

  • 產品說明
參數 R&S NGE102B R&S NEG103B
輸出通道 2 3
每個通道的最大輸出功率 66W 100W
每個通道的輸出電壓 0~32V 0~32V
每個通道的最大輸出電流 3A 3A
每個通道的最大輸出功率 33.6W 33.6W



所有通道採用電位隔離和浮接方式

R&S®NGE102B和R&S®NGE103B電源供應器提供雙通道和 三通道兩種型號。每個通道的電路均與其他電路完全隔離，且 未連接機殼接地。這樣便於結合多個通道，以便驅動可能需要 +12 V/–12 V的雙極電路，並避免複雜DUT出現接地問題。

所有通道的電壓、電流和功率均相同

與市場上的其他電源供應器相比，R&S®NGE100B電源供應器 採用電力等同的通道。提供相同電壓、電流和功率，無需按照各 個應用要求選擇特定通道。每條通道都可視為單獨的電源供 應器。
並聯與串聯配置 由於所有通道電力等同，因此可串聯結合，以獲得更高電 壓。R&S®NGE103B的電壓最高可達96V，R&S®NGE102B的電壓 最高可達64V。在並聯模式中，可結合通道以獲得更高電流。結 合兩條通道時，電流最高可達6 A。使用R&S®NGE103B的所有三 條通道時，最大電流甚至可以達到9A。

輸出短路保護

沒有經驗的學生初次操作電力設備時可能會造成突發狀 況，R&S®NGE100B電源供應器系列的所有輸出均具有短路保 護，因此不會發生損壞。
