頻譜分析儀

保護投資

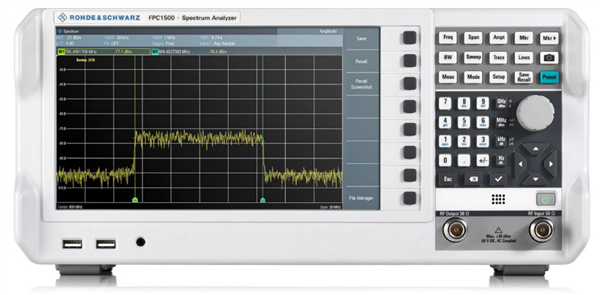

R&S®FPC具備獨特的羅德史瓦茲升級途徑，將來可持續發展。基本件的頻率範圍介於5 kHz至1GHz，並可透過軟體鍵碼升級。 只需輸入軟體鍵碼，即可升級R&S®FPC。所有選項一目了然，使用者可自行啟用。獨特的羅德史瓦茲升級途徑， 無需額外的升級校正。

高解析度

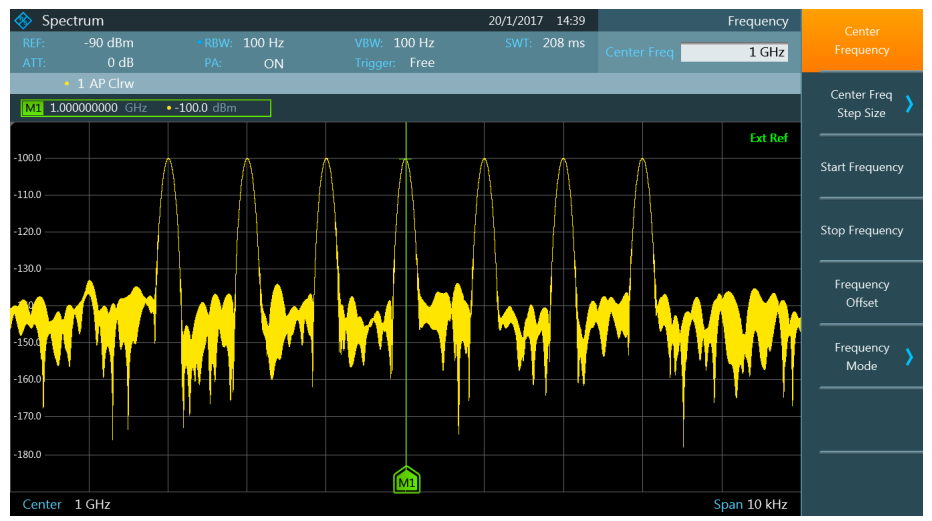

R&S®FPC配備入門級頻譜分析儀中尺寸最大、解析度最高的螢幕。水平和垂直螢幕尺寸更大、解析度更高，以前所未有的清晰度顯示更多訊號細節。R&S®FPC配備一流螢幕， 可顯示訊號測量的卓越品質。 射頻測量的品質主要取決於正確的解析度頻寬設定。更精細的解析度頻寬代表更多頻譜細節。高靈敏度是眾多應用中的關鍵，例如當測量極度微弱的訊號時。R&S®FPC在解析度 頻寬設定為1 Hz下，具備–150 dBm（一般值）的極低雜訊基準。R&S®FPC-B22前置放大器選配可將靈敏度進一步提高到–165 dBm（一般值）。大部分入門級頻譜分析儀可測量功率高達+20 dBm (100 mW) 的訊號，而R&S®FPC 能夠測量高達+30 dBm (1 W) 的高功率訊號。R&S®FPC結合低雜訊基準和出色的最大輸入功率，具備超寬測量動態範圍。

輕鬆進行虛擬控制

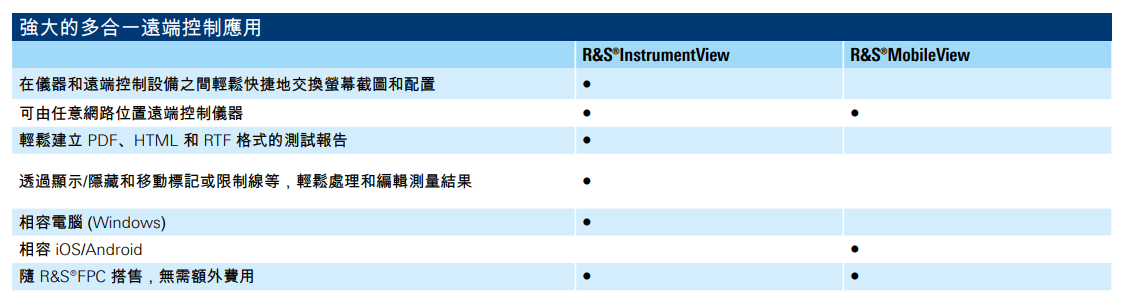

採用整合式無線技術，不再需要網路纜線。R&S®FPC具有Wi-Fi功能1) ，可無線連接到Wi-Fi接入點。此功能不再需要 乙太網路纜線、插頭、集線器和多餘的安裝設備。 簡單直覺的控制方式是產業發展趨勢。R&S®FPC可透過 USB2) 、乙太網路或 Wi-Fi連接到 R&S®InstrumentView 和R&S®MobileView遠端控制平台。R&S®InstrumentView（電腦軟體）和R&S®MobileView（iOS/Android應用）是功能強大的多合一遠端控制應用， 隨R&S®FPC3) 搭售。

1) 由於當地認證要求，部分國家/地區無法使用Wi-Fi功能。
2) 僅限R&S®InstrumentView。
3) 整合R&S®FPH、R&S®ZPH、R&S®FSH、R&S®ZVH和R&S®FSC介面。

---

向量網路分析儀

內部VSWR

電橋R&S®FPC1500採用獨特的內部VSWR電橋設計，可以執行單端口向量反射測量。此功能可用於射頻天線或射頻電路的阻抗測量，並可顯示史密斯圖；或進行故障點距離測量以檢測長射頻電纜的故障點。 由於內建VSWR電橋，因此在切換測量模式時無需安裝/卸除外部VSWR電橋，例如切換頻譜分析儀模式和向量網路分析儀模式。

單端口向量網路分析儀 (S11)

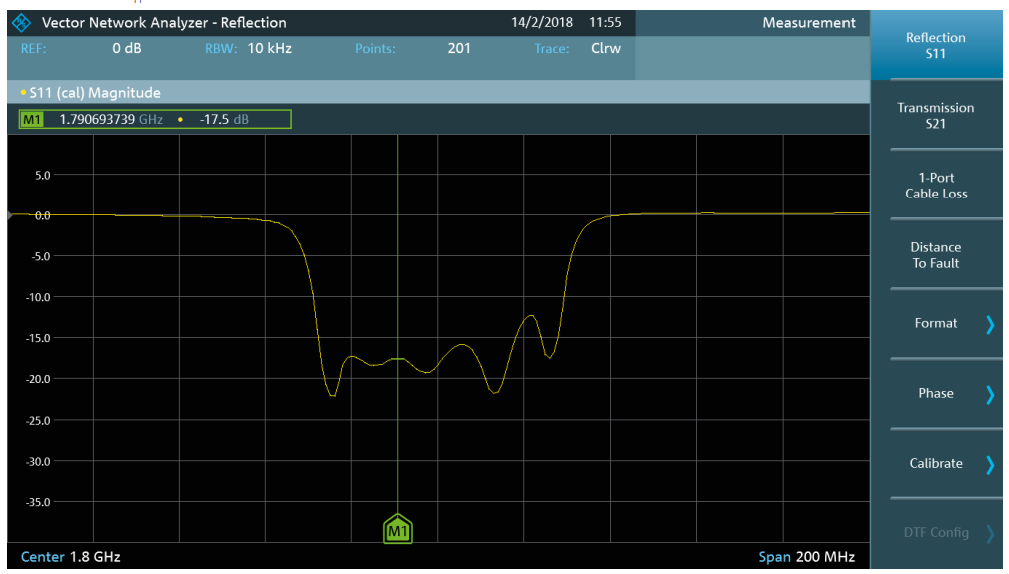

單端口向量網路分析可用於元件或網路的阻抗匹配，例如天線或濾波器。阻抗匹配是射頻工程的一個重要部分，可用於調整傳輸頻寬和平衡功率傳輸。借助整合式VSWR電橋，R&S®FPC1500可轉為單端口向量網路分析儀，並可執行所有此類S11測量。 另一種S11測量應用為故障點距離 (DTF) 測量。它可顯示不同距離的射頻回波損耗或VSWR數據，還可迅速檢測連接不良、電纜受損或天線故障等問題，並可提供從校正點到故障點的物理距離資訊。如果需要進行校正以消除用於連接分析儀和待測設備 (DUT) 的附加電纜或轉接器的影響，R&S®ZN-Z103電子式自動校正器只需一步即可完成校正。

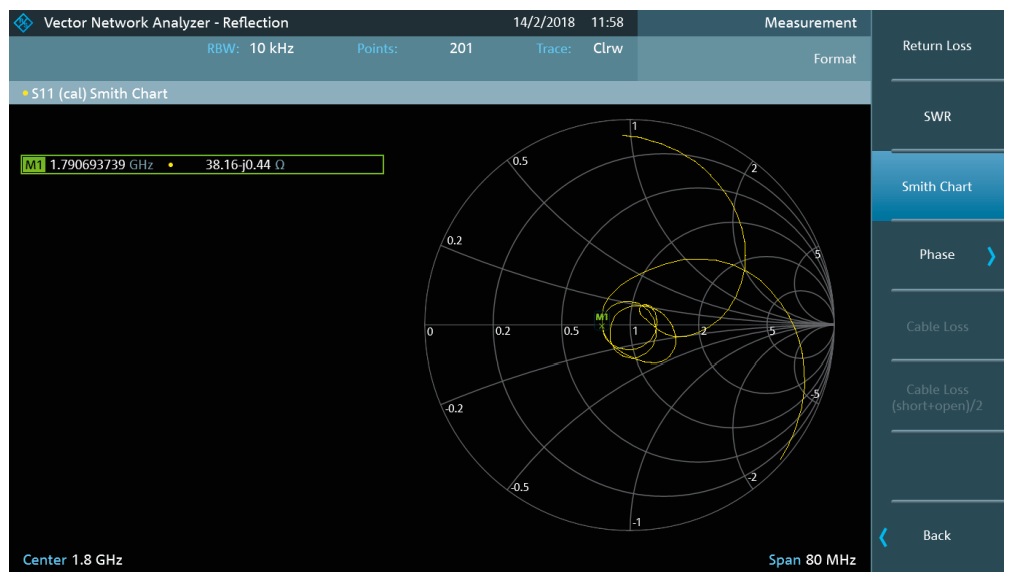

史密斯圖

史密斯圖可顯示複雜的S11反射情況。換言之，它可顯示負載在頻率範圍內的電阻、電容和電感情況。借助這些資訊，可以輕鬆調整網路元件以優化阻抗匹配。

---

訊號產生器

追蹤源

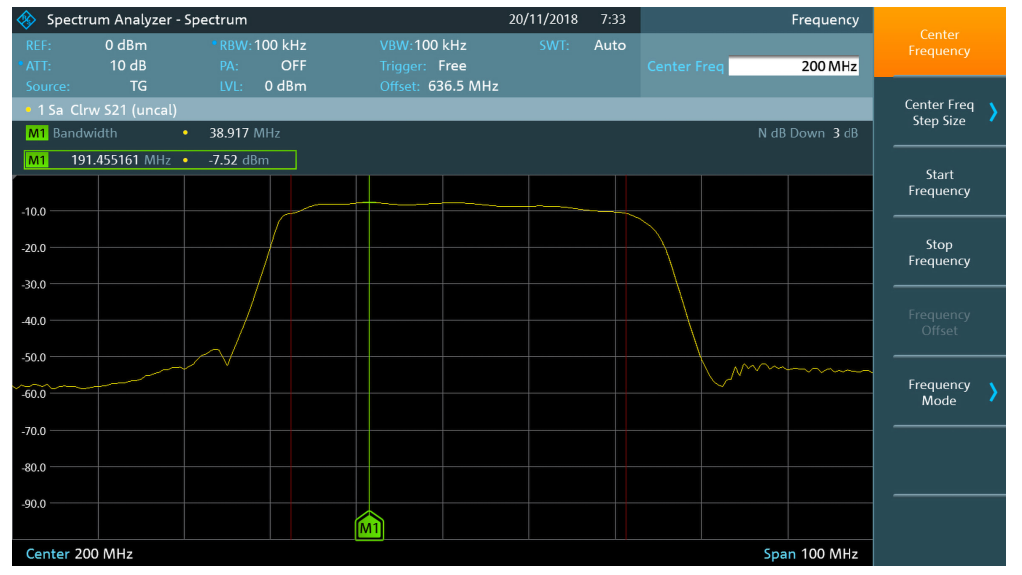

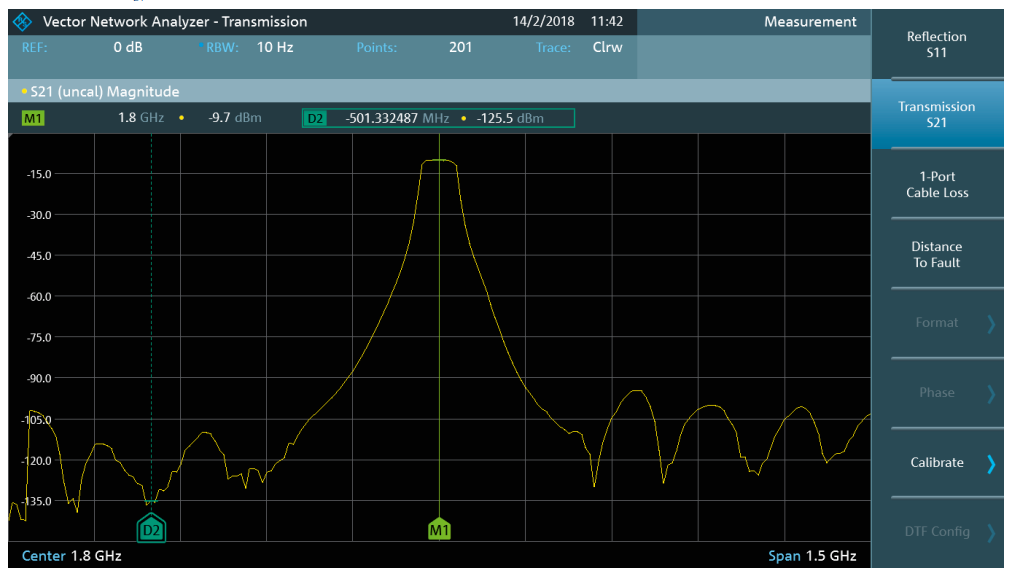

射頻工程通常需要測試被動或主動射頻電路；這些電路本身不會產生射頻訊號，例如放大器、濾波器或射頻電纜。僅使用頻譜分析儀不足以進行此類測試，還需要借助訊號產生器。R&S®FPC1500具備追蹤源功能，可執行純量傳輸測量，例如射頻濾波器的頻率響應測量。還可以在獨立模式下使用追蹤源。可以對追蹤訊號應用正頻偏或負頻偏以執行變頻測量，例如測量混頻器。

獨立訊號源

R&S®FPC1500可以在獨立模式下使用整合式訊號源，功能更加豐富。由於具備這種獨特功能，R&S®FPC1500可用作連續波 (CW) 訊號產生器。訊號源可用作本區振盪器 (LO) 訊號以進行混頻器測量，或用作輸入訊號以進行放大器增益測量。

耦合連續波模式

耦合連續波是一種特殊模式，可將生成的連續波訊號耦合到R&S®FPC1500的顯示中心頻率。如果測量需要連續波訊號以符合R&S®FPC1500中心頻率，只需一步即可輕鬆方便地進行調整。

---

軟體應用程式選配

接收器模式

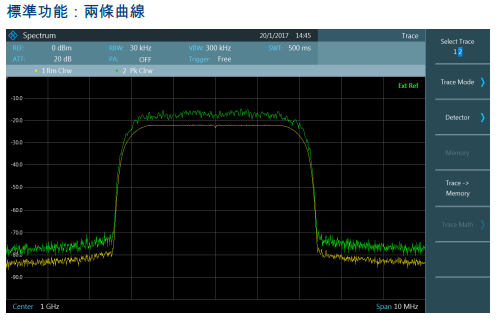

R&S®FPC具備R&S®FPC-K43接收器模式（選配），適用於電路板、積體電路或電纜屏蔽等EMI調試。它可以記錄兩條曲線，並顯示頻率軸的對數刻度。R&S®FPC-B22前置放 大器可補償探棒的耦合損耗並增加靈敏度，以檢測微弱干擾訊號。R&S®FPC性價比高且功能強大，可在開發階段分析並定位干擾源。

調變分析

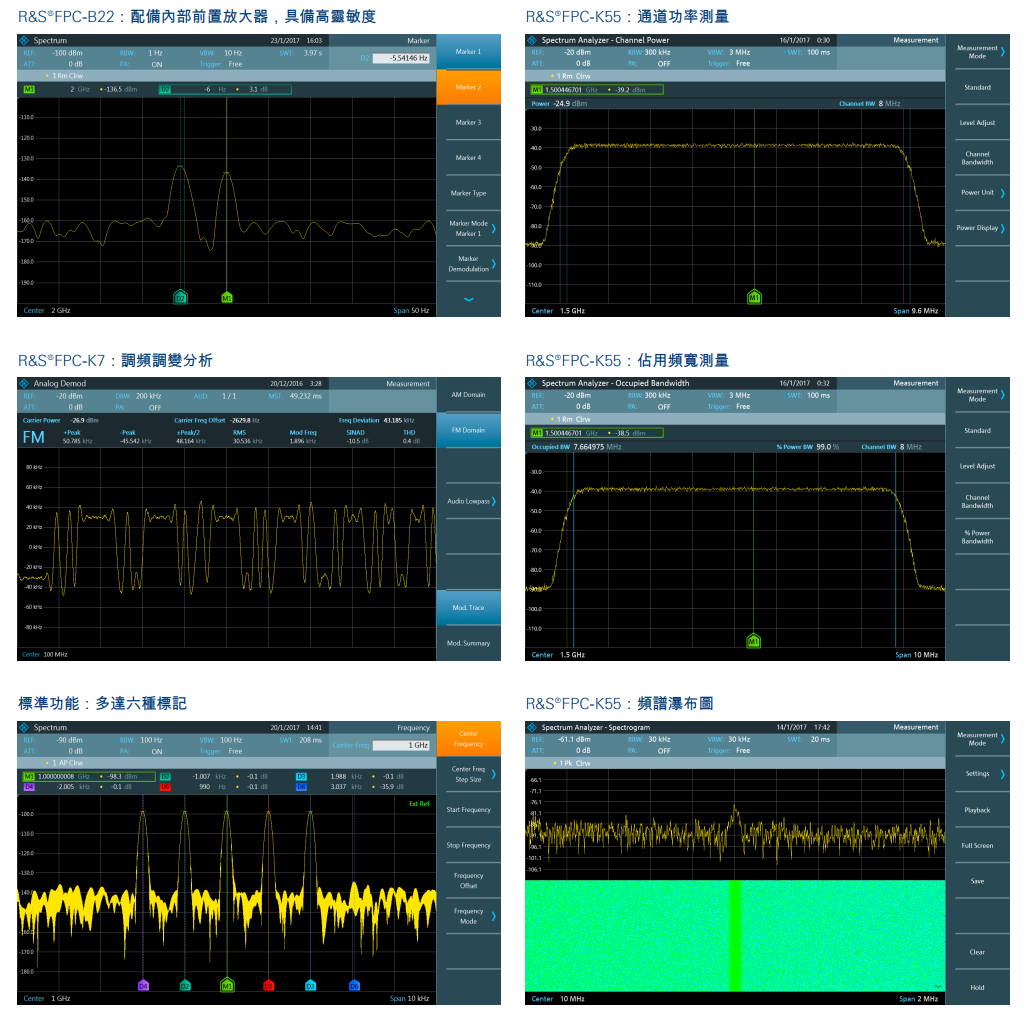

借助R&S®FPC-K7軟體選配，R&S®FPC可轉為一台調變分析儀，測量調幅或調頻訊號的調變品質。類比解調介面可顯示波形和測量參數摘要，例如載波功率、 載波頻偏、調幅訊號的調變指數（調變深度）、調頻訊號的調變頻偏、信納比和總諧波失真等。調變摘要介面提供可由使用者自定義的各測量限值。透過內建喇叭或耳機插孔支援解調音訊。基本數位調變格式被用於多種應用，例如近場通訊。R&S®FPC支援ASK及FSK分析。數位調變介面包括曲線、眼圖、調變誤差與符號分析。此外，還提供低功耗 (Bluetooth® LE) 和胎壓監測系統 (TPMS) 的專有配置預設。借助R&S®FPC-K7選配，使用者可輕鬆驗證基本調變訊號的品質。

進階測量

R&S®FPC-K55選配新增多種測量功能，包括通道功率、佔用頻寬、諧波失真、分時多工 (TDMA) 時隙中的時域功率、調幅調變深度和三階截止點 (TOI)。本產品甚至提供頻譜瀑布圖顯示功能，可協助輕鬆深入了解頻譜佔用或隨時間變化的訊號。

---
