R&S®MXO5功能
電源轉換
能源效率和電源效率在電子設計中非常重要。資料中心、汽車電氣化和可再生能源開發推動著寬能隙功率半導體的發展。為 了滿足下一代電源的研發需求，R&S®MXO5提供創新性的電源轉換測試性能和功能。 示波器具有八路通道，能夠深入洞察三相和六相馬達驅動器與逆變器。R&S®MXO5支援多達八個主動探棒，包括並行的高壓差動探棒和電流探棒。18位元HD模式結合數位觸發，提供出色的解析度，能夠準確進行量測和觸發。

---

電源序列和完整性
所有電子電路都需要在合適的時間以適當的功率振幅進行上電和斷電。電源序列非常複雜，並且具有重複性。R&S®MXO5可以同時觀察多達八路類比通道和八個參考波形。 除了通道數量之外，示波器還需要具備足夠的記憶體儲存深度以支援更長的記錄時間，並提供充足的取樣率來觀測較小的訊號事件。R&S®MXO5標配500Mpoints的儲存深度。 R&S®MXO5的偏置範圍高達5V，最大靈敏度為0.5mV/div，能夠量測電源漣波和雜訊。即使配備10個被動探棒，示波器也能以 5 mV/div的靈敏度準確觀測50V範圍內的直流訊號。結合快速頻譜分析功能時，
R&S®MXO5可以查找EMI問題並顯示頻譜分量，有助於更加快速地識別雜訊源。

---

汽車電子分析
電動馬達和逆變器的效率與驅動力在不斷發展。多相拓樸要求精心優化閘極驅動器。R&S®MXO5的八路通道能夠觀測這些 PWM控制閘。示波器能夠直觀顯示追蹤量測功能和頻譜分析， 以便深入瞭解驅動器特性。 自主汽車和智慧車的車載網路從電子控制單元(ECU)發展到域控制器網路，攝影機、雷射雷達、雷達、感測器和各種車輛控制需要實現高速互聯。R&S®MXO5系列具有出色的頻寬和分析性能，可以評估基本的合規性要求，並支援汽車電子協定觸發解碼。

---

訊號完整性和除錯

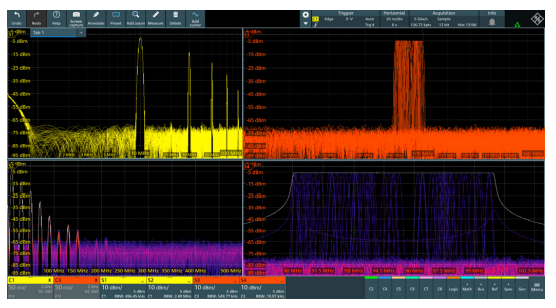

R&S®MXO5的波形擷取率超過450萬波形/秒，能夠在需要檢測錯誤的應用中進行訊號測試。R&S®MXO5幾乎沒有盲區時間， 能夠檢測到其他示波器可能遺漏的罕見事件和隨機事件。最重要的是，R&S®MXO5可以在啟動多達四路通道的情況下保持高擷取率。基本量測和數學運算基於硬體加速。 R&S®MXO5提供四路基於硬體加速的頻譜通道。示波器每路通道的頻譜擷取率高達45000FFT/s，總擷取率可達 180000 FFT/s，能夠快速測試和除錯諧波、EMI或其他需要利用一流頻譜功能的應用。

---

快速洞察與分析

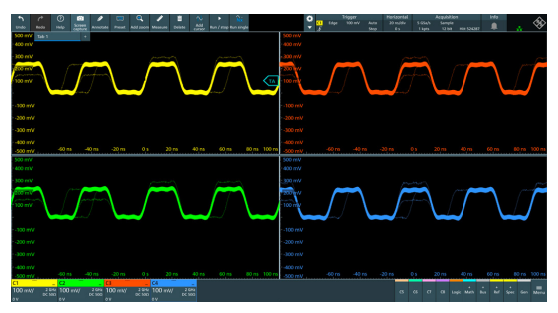

八路通道提供一流的波形擷取率

以超過12位元的垂直解析度運行多路通道時，同業的示波器難 以維持操作，波形擷取率也會有所下降。這些示波器響應緩慢， 導致盲區時間變長，從而遺漏訊號活動。所有R&S®MXO5示波 器的處理路徑均包含多個MXO-EP（優異性能）ASIC，能夠將這 種影響降至最低。

快速可靠地檢測偶發訊號故障

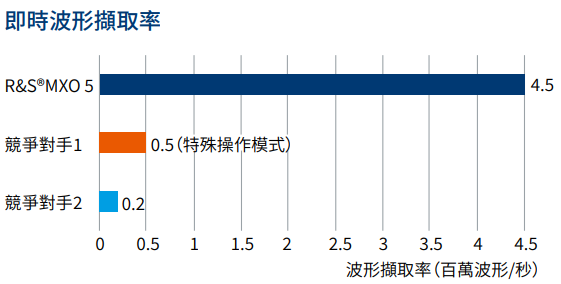

R&S®MXO5具備出色的波形擷取率，更可能檢測到其他示 波器可能遺漏的罕見事件和偶發性事件。即使觸發相距較 近，R&S®MXO5也能可靠地擷取所有事件。R&S®MXO5系列 示波器的波形擷取率超過450萬波形/秒，觸發重置時間僅為 21 ns，因此盲區時間非常短。

快速量測以迅速關聯八路通道的統計結果、FFT或游標量測

示波器可以快速提高統計結果的可信度。R&S®MXO5具備高波 形擷取率，更有可能檢測並顯示所有訊號活動，從而在短時間 內根據大量波形得出可靠的統計結果。

---

擷取時間更長

通道增加，需要更大的記憶體儲存深度

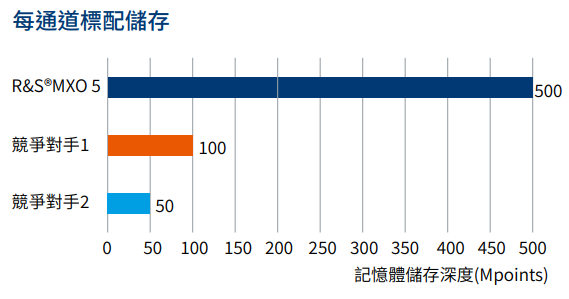

使用示波器處理多種故障排查任務時，除了頻寬和取樣率之 外，儲存深度也是一個重要因素。深記憶體儲存便於示波器以 較長的時基設定維持最大取樣率和頻寬。R&S®MXO5系列示波 器的所有八路通道標配500Mpoints擷取儲存記憶體，是同類 示波器的五倍。

保持高取樣率和長時基設定

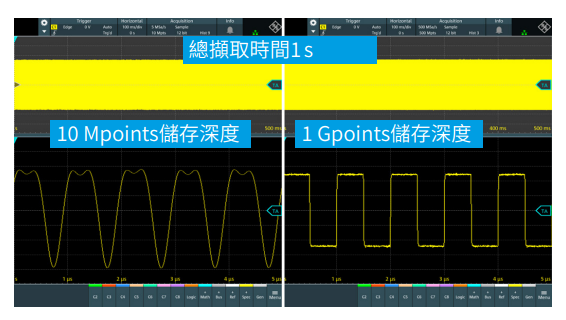

如果示波器的記憶體儲存深度有限，使用者在擷取慢速訊號時通常會遇到訊號混疊的問題。R&S®MXO5具備深記憶體儲存， 能夠以全取樣率擷取更長時間。觀察慢速事件時，示波器也能維持充足的取樣率來查看正確波形。

標配分段儲存

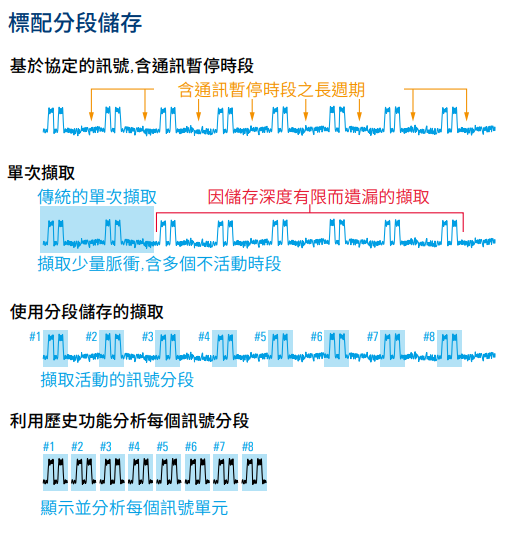

使用分段儲存擷取有空閒間隔的訊號。這包括雷射脈衝、序列匯流排活動和射頻脈衝。R&S®MXO5系列示波器帶有分段儲存功能並提供多達10000個分段，能夠在較長的觀測時間內擷取訊號。

標配歷史模式

使用者可以停止擷取，然後使用歷史模式查看之前的擷取記錄。歷史模式始終處於開啟狀態。所有量測和分析工具均可在歷史模式下使用，包括序列匯流排解碼和自動量測。

---

準確查看訊號

12位元ADC，18位元架構，提供HD模式

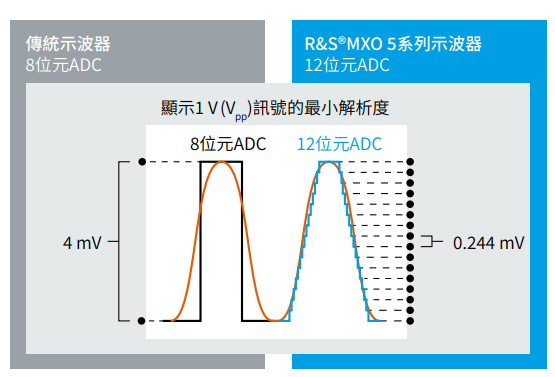

R&S®MXO5系列示波器的所有輸入通道均配有12位元 ADC。4096量化等級提供準確的垂直解析度並支援所有取樣 率，能夠出色地擷取訊號細節。18位元架構提供HD模式，能夠提 高ADC解析度。R&S®MXO5系列示波器提供多達八路通道，具 有12位元解析度和優越的取樣率。

HD模式降低雜訊，同時不影響取樣率

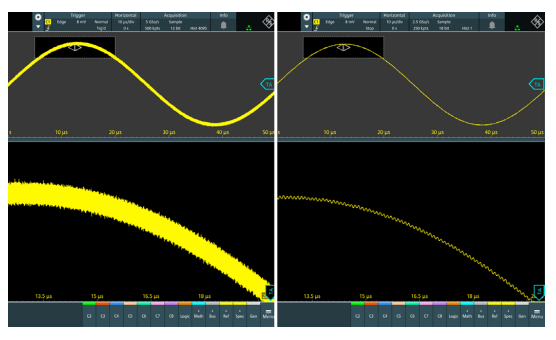

垂直解析度提高，會對相鄰樣本取平均值並降低取樣率，從而 導致混疊等波形問題。R&S®MXO5硬體的HD模式使用滑動平 均濾波器來消除混疊。HD樣本被輸入觸發系統，並產生高解析 度低雜訊訊號以進行準確觸發。

低雜訊結合500µV/div垂直靈敏度

R&S®MXO5系列示波器具有高達500μV/div的出色靈敏度，並 且不會降低頻寬。50Ω耦合時的偏置範圍為±2V，1MΩ耦合 時的偏置範圍為±5V，便於使用者輕鬆將訊號置於螢幕中心 來檢測直流雜訊和漣波。示波器必須具備低雜訊，才能準確量 化小訊號。

---

觸發所有細節

現代數位觸發

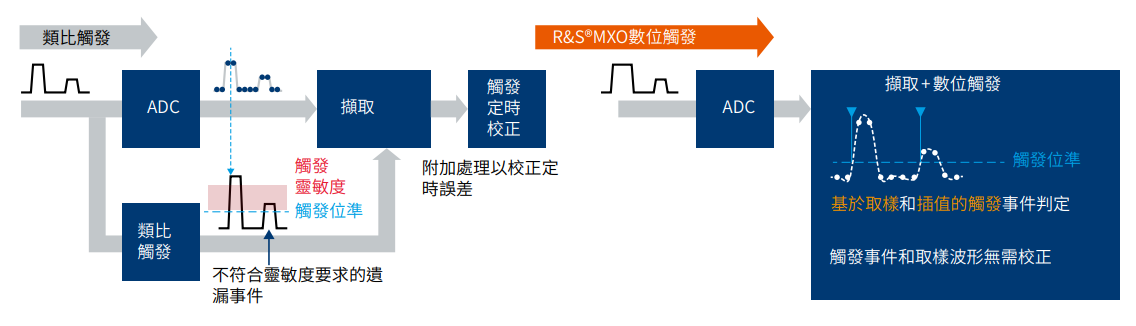

MXO-EPASIC使用獲得專利的羅德史瓦茲數位觸發系統，此系統在業內首屈一指。傳統的類比觸發架構將量測訊號和觸發分開， 而數位觸發為二者提供了一個通用路徑。

全球首屈一指的靈敏觸發架構，遲滯可調

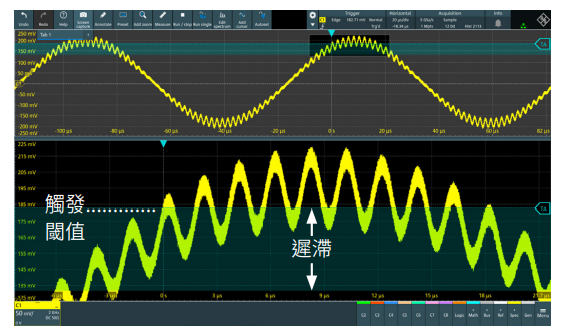

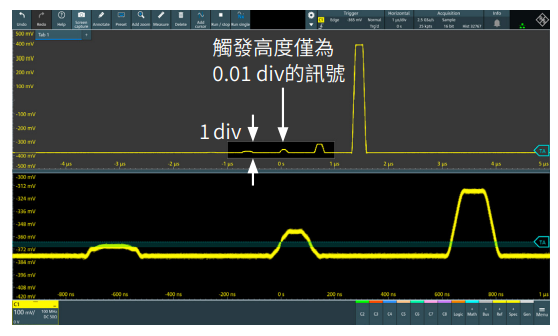

R&S®MXO 5系列示波器的數位觸發靈敏度是其他觸發系統的 10000倍。觸發靈敏度便於使用者隔離疊加在大訊號上而難以 發現的微小實體層異常訊號，從而加快除錯和故障排查。使用 者可以完全控制觸發遲滯設定，從而增加靈活性並實現所需的 觸發雜訊抑制。

可調數位觸發濾波器

使用8位元HD模式進行觸發，可減小量測系統雜訊。數位觸發 架構能夠調整觸發系統的截止頻率。傳統示波器限制對濾波波 形的觸發，而R&S®MXO 5為觸發訊號和量測訊號應用相同的濾 波器設定。因此，示波器可以抑制觸發訊號的雜訊，確保訊號擷 取更加穩定。

---

型號	Bandwidth	Channels
R&S®MXO54-350	350 MHz	4
R&S®MXO54-500	500 MHz	4
R&S®MXO54-1000	1 GHz	4
R&S®MXO54-2000	2 GHz	4
R&S®MXO58-100	100 MHz	8
R&S®MXO58-200	200 MHz	8
R&S®MXO58-350	350 MHz	8
R&S®MXO58-500	500 MHz	8
R&S®MXO58-1000	1 GHz	8
R&S®MXO58-2000	2 GHz	8
