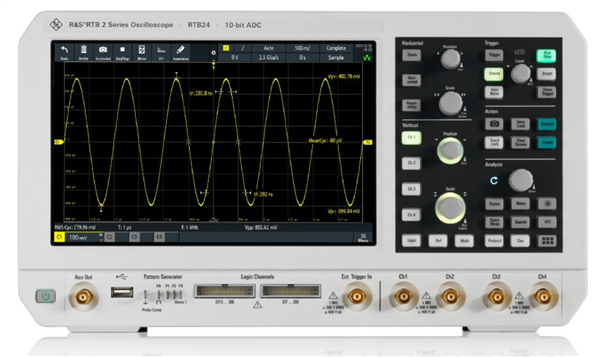

R&S®RTB24 4CH/70M

產品編號:R&S®RTB24

► 最高達5 GS/s的取樣率,80Mpts儲存深度
► 最低1 mV/ div的高垂直靈敏度
► 10 位元垂直電壓解析度
► 比標準8位ADC高四倍的垂直解析度
► 使用 R&S SmartGrid 技術,可輕鬆自定義波形顯示
► 整合了波形及邏輯訊號產生器(數據傳輸率最高達50 Mbit/s) (選配)
► 分段儲存:160 Msample,歷史回放記錄功能 (選配)
► MSO整合邏輯分析儀 (選配)
► 10 秒開機時間
► 快速量測:一鍵式量測結果
► 10.1" 高解析度多點電容式觸控螢幕

與我們聯絡

  • 產品說明


多合一示波器

示波器

R&S®RTB2示波器的取樣率高達 2.5 Gsample/s,儲存深度 高達 20 Msample,在同類型產品中遙遙領先。波形更新率達到 50000 waveforms/s 以上,確保儀器迅速反應,能夠可靠地捕捉異常訊 號。內建的標準工具可用於快速提供快速測量、遮罩測試、FFT、數學 運算、游標和自動測量等結果,包含統計訊息。

邏輯分析儀

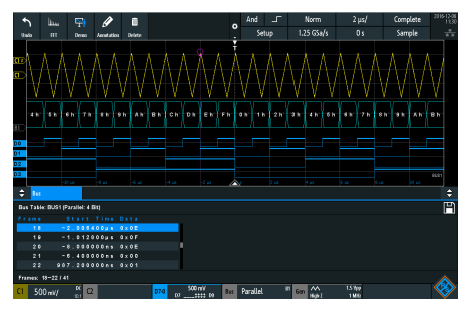

R&S®RTB-B1 選配使每台 R&S®RTB2轉變為具有 16 個附加數位通 道的直覺化 MSO。該示波器能同時並相互地擷取和分析嵌入式設計的 類比和數位訊號。 例如,我們可以使用游標量測很方便地確定類比數 位轉換器輸入輸出之間的延遲。

協定分析儀

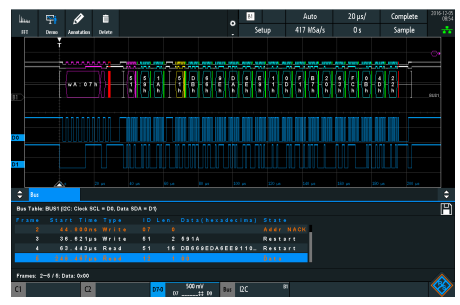

I²C、SPI和CAN/LIN等協定在整合電路間頻繁地傳輸控制資訊。 R&S®RTB2針對不同串口協定的觸發和解碼提供多種選配。 使用者 可以有選擇性地採集和分析相關事件和數據。 藉由硬體實現,即使採 集時間很長,也可確保流暢操作和較高的波形擷取率。 這十分有利, 比如,有利於擷取多訊框架串列匯流排訊號。

波形產生器和模式產生器

整合式 R&S®RTM-B6 波形產生器和模式產生器的數據傳輸率高達 50 Mbit/s,適用於教育目的和原型硬體實現。 除了常見的正弦、方波/ 脈衝波、斜波和雜訊波形外,此產生器還可輸出任意波形以及 4 位元 模式訊號。 波形和模式可以 CSV 文件形式導入,也可從示波器波形中 複製。 在輸出訊號前,使用者可以先預覽,以快速檢查訊號正確性。 可使用預先定義模式,比如I²C、SPI、UART以及CAN/LIN。

數位電錶

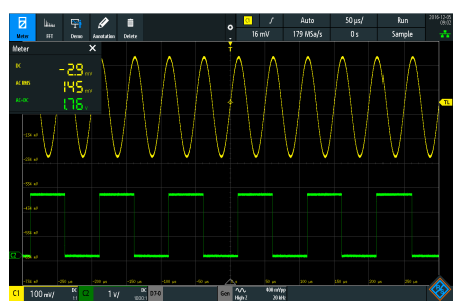

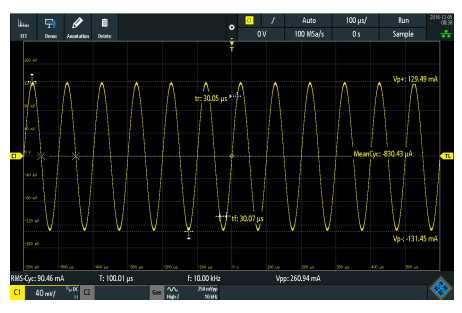

R&S®RTB2在每個通道上設有三位數數位電錶 (DVM) 和六位計頻器,可實現同步量測。 量測功能包括 DC、AC + DC (RMS) 和 AC (RMS)。*1
*1在交付範圍內。

頻率分析模式

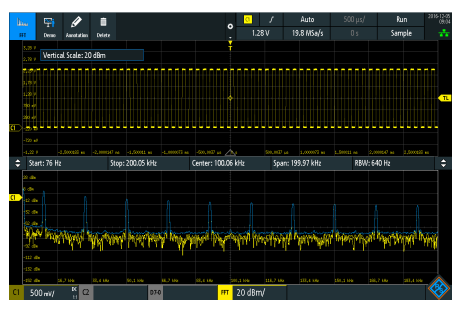

有些故障難以察覺,這通常是因為時間和頻率訊號之間的相互作用。 只要按下按鈕,輸入中心頻率和掃頻寬度,即可啟動 R&S®RTB2的 FFT 功能。 R&S®RTB2示波器具有強大的 FFT 功能,可分析最長達128 kpoints 的訊號。 其他工具包括游標量測和頻域自動設定。

遮罩測試模式

遮罩測試能快速顯示特定訊號是否在規定的容差範圍內。 此類測試使用統計學上的合格/不合格評估,評估被測設備 (DUT) 的品質和穩定性。 並且快速確定訊號異常和非預期結果。 當遮罩被干擾時,量測停止。 R&S®RTB2的 AUX-OUT 連接器將在每次遮罩干擾時生成一次脈衝輸出。此脈衝輸出可用於觸發量測設定中的操作。

歷史和分段儲存模式

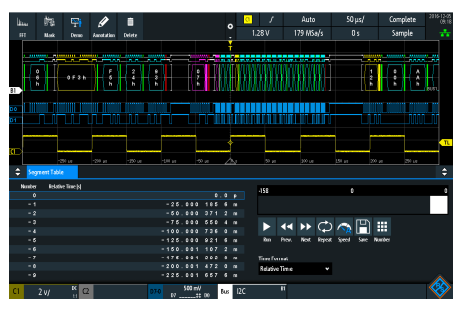

R&S®RTB-K15 歷史功能選項使儲存深度從10 Msample 提昇至160 Msample。 使用者可以使用示波器工具(例如協定解碼和邏輯通道)滾動瀏覽並分析過去採集的數據。 您幾乎可以無中斷地記錄串列協定和脈衝序列。


頻率響應分析(波特圖)

使用示波器執行低頻響應分析

藉由 R&S®RTB-K36 頻率響應分析(波特圖)選配,使用者可以輕鬆快速地在自己的示波器上執行低頻響應分析。 該選配可用於執行多種電子設備(包括被動濾波器和放大器電路) 的頻率響應分析。 該選配還可以量測開關電源供應器的控制迴路響應和電源衰減率。 頻率響應分析選配利用示波器的內置波形產生器生成激勵訊號,訊號範圍介於10 Hz 至 25 MHz。 這款示波器可以在每種測試頻率下量測 DUT 的 激勵訊號與輸出訊號的比率,並且以對數的方式描述增益和相位。


特點和功能

振幅概況

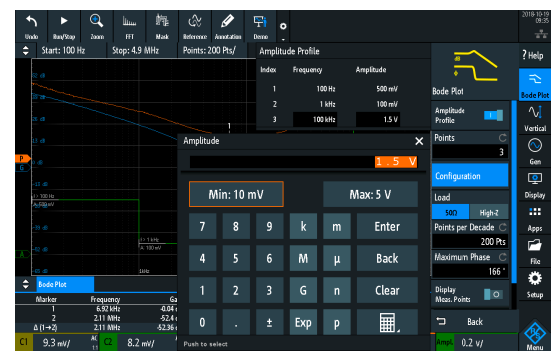

藉由 R&S®RTB-K36 頻率響應分析(波特圖)選配,使用者可以分析產生器的振幅輸出位準。 在執行控制迴路響應或電源衰減率分析時,該選配有助於抑制 DUT 的雜訊特點,還有助於提高信噪比(SNR)。 最多可定義16階躍。

提高解析度和標識支援

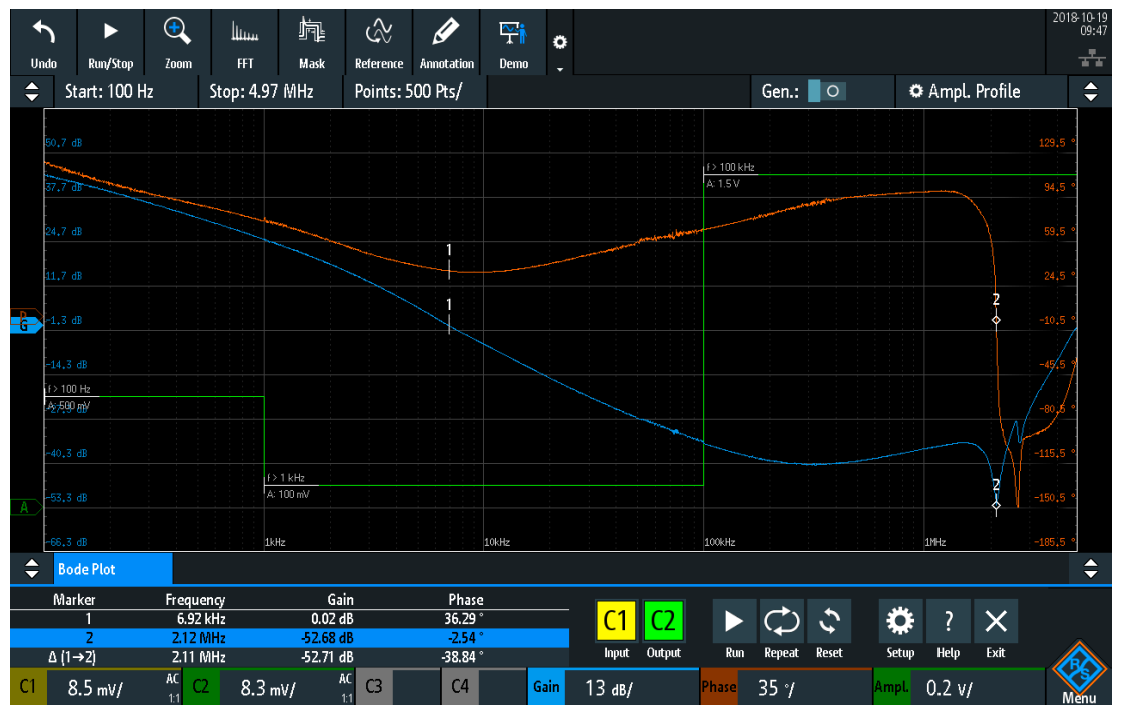

您可以選擇十進制頻率點數,以設定和調節波特圖的解析度。示波器最高支援 500 points/decade。 使用者可以將游標直接拖至繪製曲線上的所需位置。 圖例所示為游標的相應座標。 如要確定交叉頻率,可以將一個游標設定為 0 dB,將另一個游標設定為 –180° 相位偏移。現在,您可以輕鬆確定相位和增益廣度。


量測表

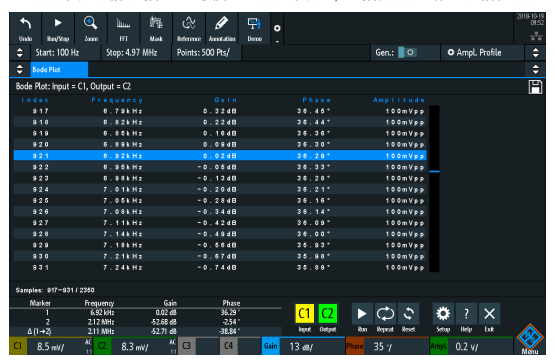

此外,您可以在表格中查看結果。 量測結果表中詳細描述了每個量測點的資訊,包括頻率、增益和相位偏移。 如為方便起見而使用游標,則也可以將結果表的相關行高亮顯示。 使用者可以將螢幕截圖和/或結果表快速儲存到 USB 設備,以方便報告。

廣泛的探棒產品組合

精確的控制迴路響應或電源衰減率量測在很大程度上取決於是否選擇了合適的選配,這是因為 Vin 和 Vout 的峰間振幅在一些測試頻率下非常低。 這些值可能被示波器的雜訊基底和/或 DUT 本身的開關雜訊掩蓋。 建議使用低雜訊 R&S®RT-ZP1X 38 MHz 頻寬 1:1 被動探棒。 這些探棒有助於降低量測雜訊,並提供最佳 SNR。


型號 Bandwidth Channels Sample rate Max. memory depth Optional MSO
R&S®RTB22 70 MHz 2 2.5 Gsample/s 20 Mpts 16 digital channels
R&S®RTB24 70 MHz 4 2.5 Gsample/s 20 Mpts 16 digital channels
R&S®RTB22-70 70 MHz 2 2.5 Gsample/s 20 Mpts 16 digital channels
R&S®RTB22-100 100 MHz 2 2.5 Gsample/s 20 Mpts 16 digital channels
R&S®RTB22-200 200 MHz 2 2.5 Gsample/s 20 Mpts 16 digital channels
R&S®RTB22-300 300 MHz 2 2.5 Gsample/s 20 Mpts 16 digital channels
R&S®RTB24-70 70 MHz 4 2.5 Gsample/s 20 Mpts 16 digital channels
R&S®RTB24-100 100 MHz 4 2.5 Gsample/s 20 Mpts 16 digital channels
R&S®RTB24-200 200 MHz 4 2.5 Gsample/s 20 Mpts 16 digital channels
R&S®RTB24-300 300 MHz 4 2.5 Gsample/s 20 Mpts 16 digital channels
