快速查找信號異常

1000000波形/秒

R&S®RTO6示波器的處理路徑采用專用ASIC。R&S®RTO6示波器優化了信號處理，可提供非凡的波形捕獲率。R&S®RTO6采用獨特的架構，每秒能夠采集、處理和顯示一百萬個波形。

支持直方圖、模板或光標測量

即使在使用直方圖、模板或光標測量時，R&S®RTO6示波器也能實現高捕獲率。在深存儲采集情況下進行分析時，基於ASIC的信號處理路徑也可確保順暢工作。

快速可靠地檢測偶發的信號故障

采集的波形越多，統計結果越可靠。借助高波形捕獲率，示波器更可能檢測到、顯示和分析信號故障。R&S®RTO6具備高波形捕獲率，能夠在短時間內根據大量波形得出可靠的統計結果。這對於快速了解電子電路的情況非常重要。

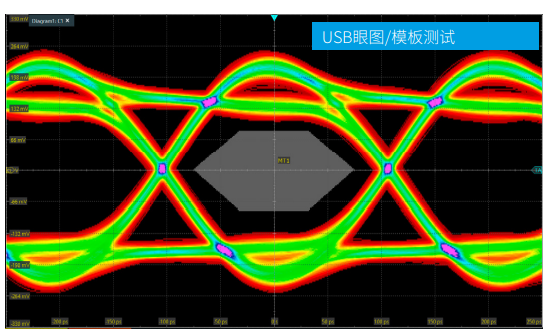

模板測試：快速進行配置並獲得結果

模板測試快速揭示特定信號是否位於設定的容限範圍以內，並采用合格/不合格評估方法，評定被測設備(DUT)的質量和穩定性。用戶可以輕松識別信號異常和意外結果。R&S®RTO6能夠方便靈活地定義模板：僅需幾次觸摸屏或鼠標操作，即可根據參考信號生成模板，或者定義由最多八個分段組成的模板。

---

捕獲所有信號細節

平坦頻率響應

為實現準確的信號捕獲，R&S®RTO6示波器在整個標定帶寬上具有平坦的頻率響應，確保無論信號的頻率分量如何，均可提供準確的測量結果。頻率響應的高斯衰減確保信號邊沿的低過沖和準確捕獲。

低噪聲前端和低串擾

從高達18GHz帶寬的平衡型BNC兼容輸入端，到固有噪聲非常低的前端，所有因素均考慮在內，以盡量降低50Ω和1MΩ輸入路徑的噪聲。R&S®RTO6示波器在2GHz頻率下具備超過60dB的出色通道隔離度，確保盡可能降低任一通道的測量信號對其他相鄰通道信號的影響。

卓越的長期穩定性

參考恒溫晶體振蕩器(OCXO)優化了R&S®RTO6示波器以確保長期穩定性。

出色的模數轉換器，具有超寬的SFDR

R&S®RTO6示波器集成優越的自定義模數轉換器且線性誤差非常低，可提供高達65 dBc的超寬無雜散動態範圍(SFDR)。這可確保R&S®RTO6示波器具備一流的信號完整性和優異的9.4ENOB，並能通過HD濾波進一步降低噪聲。

---

查看更多細節

16位分辨率支持測量小信號幅度

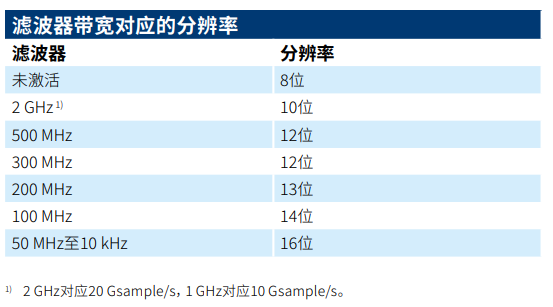

高分辨率(HD)模式通過數字濾波將R&S®RTO6示波器的垂直分辨率最高增加到16位。分辨率越高，波形越清晰，進而顯示更多可能被噪聲遮蔽的信號細節。在16位垂直分辨率下，信號在模數轉換器後進行低通濾波。用戶可以根據待測信號的特性在10 kHz至2 GHz的範圍內調整低通濾波器的帶寬：濾波器帶寬越低，分辨率越高。

全采樣率：無混疊

HD模式比傳統的高分辨率抽取更具重要優勢。此模式可以提高垂直分辨率，同時不會降低采樣率。HD模式不抽取數據，確保一流的時間分辨率，並且不會產生意外的混疊效應。由於采用明確的低通濾波，因此還有助於用戶清楚知道可用的信號帶寬。

用戶可選濾波：降低噪聲，提高ENOB

HD模式濾波器實時降低噪聲，提高了信噪比(SNR)。用戶可以選擇高斯或磚墻式濾波器特性，以優化示波器的階躍響應或噪聲電平。示波器在全采樣率下可實現10µV的低噪聲電平（1mV/div，10MHz濾波器帶寬）和一流的9.4 ENOB（50mV/div，50 MHz濾波器帶寬，30 MHz輸入頻率）。

高捕獲率且功能全面

R&S®RTO6示波器激活高分辨率模式的時候，不會影響測量速度或功能。ASIC信號處理實時進行低通濾波，以保持出色的捕獲率和處理速率。示波器維持平穩運行，並可快速獲得測量結果。所有分析工具均可在HD模式下使用，包括自動測量和FFT功能。

---

查找覆雜的信號細節

獨特的觸發系統

獲得專利的數字觸發系統使用捕獲路徑上模數轉換器的采樣點作觸發判定，使觸發系統的輸入數據與顯示的信號一致。數字觸發根據觸發定義驗證每個采集的樣點。R&S®RTO6示波器甚至會觸發微小的信號幅度。

全帶寬下實現高觸發靈敏度

為了在任何信號噪聲電平條件下均可實現穩定觸發，用戶可以設置示波器的觸發遲滯。示波器具有低噪聲前端，還可以在全測量帶寬下以高垂直輸入靈敏度觸發信號。

隔離微小的信號細節

R&S®RTO6示波器能夠針對微小的信號幅度進行觸發，並隔離相關信號事件。即使結合使用數字觸發和HD模式（將示波器的垂直分辨率增加至最高16位），也可使用此功能。數字觸發系統根據觸發條件實時判斷高達16位分辨率的樣點，並啟動觸發。因此，R&S®RTO6示波器具有業界一流的觸發靈敏度。

時域和頻域區域觸發

用戶可以使用R&S®RTO6示波器的區域觸發功能在波形上標繪形狀，從而以圖形方式隔離時域和頻域事件。用戶可以定義多達八個區域，並在多路通道上或使用數學運算進行邏輯組合。在信號與區域（可能是實時波形或頻譜圖）相交或不相交時激活觸發信號。例如，這種強大易用的功能可以實現被測設備存儲器系統的讀寫分離。

---

測量更優秀

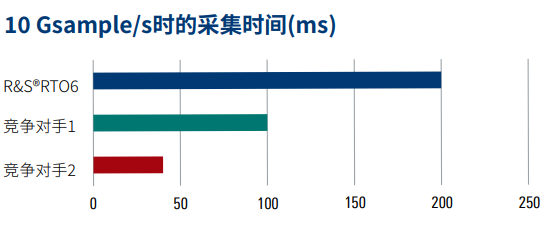

最大存儲：200Mpoints（標配），2Gpoints（可選）

R&S®RTO6示波器標配為每路通道提供200Mpoints的存儲深度。諸如無縫捕獲長脈沖或協議序列的應用，通常要求更大的存儲。R&S®RTO6示波器的存儲深度最高可擴展至2Gpoints。ASIC信號處理確保在深存儲情況下也可順暢工作。

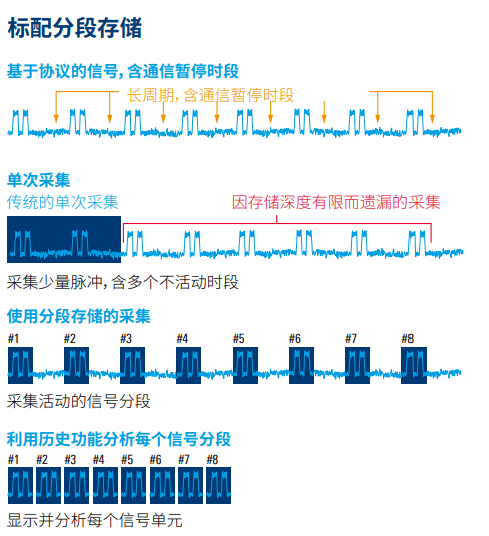

分段存儲捕獲長時間的觸發事件

通過標配分段存儲，用戶可以分析較長觀察期內的信號序列，並可以長時間捕獲具有通信間隔的協議信號（如I2C和SPI），而不會在閒置時浪費內存。由於分段長度可調，因此存儲深度能得到最優的利用，並且可以確保多個連續分段。R&S®RTO6的分段存儲能夠捕獲超過100000個帶時間戳的波形。

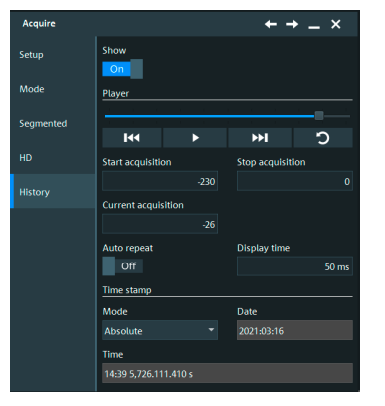

歷史模式分析先前的觸發事件

R&S®RTO6示波器的歷史功能始終處於開啟狀態，確保可訪問保存在內存中的歷史波形。觸發時間戳可直接將波形與時間相關聯。用戶可以使用縮放、測量、數學運算和頻譜分析功能查看並分析所有捕獲的信號。

搜索和導航：快速排查故障

多方位的搜索功能簡化了長信號序列的分析。可以按照不同條件搜索波形，如信號故障、信號碼型和協議內容等。根據具體應用的需要，可以針對模擬通道或數字通道、參考波形或數學波形以及串行協議總線進行搜索。易於讀取的結果表中顯示所有搜索到的事件並包含時間戳。用戶可以在縮放窗口中檢查各個事件，並在事件之間導航。用戶可以在結果表中查看詳細信息，例如搜索毛刺數量時，波形中每個毛刺均可單獨顯示，並與其他毛刺信號相關聯。

---

頻譜分析

類似頻譜分析儀的設置界面

用戶可以像操作頻譜分析儀一樣設置R&S®RTO6的頻率分析功能。只需輸入典型參數：中心頻率、頻率範圍和分辨率帶寬。根據應用要求選擇窗口類型、FFT重疊、門控以及對數或線性Y軸刻度。

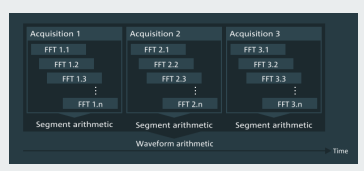

重疊FFT

R&S®RTO6示波器的重疊FFT功能將所捕獲的時域信號分割成重疊段，並分別計算每個分段的頻譜。然後，示波器會根據發生頻率對這些頻譜標注不同的顏色，再將其匯集並組合成一個完整的頻譜。該完整頻譜有助於全面了解不同頻率發射的類型和重現頻率。即便是偶發信號也依然可見。

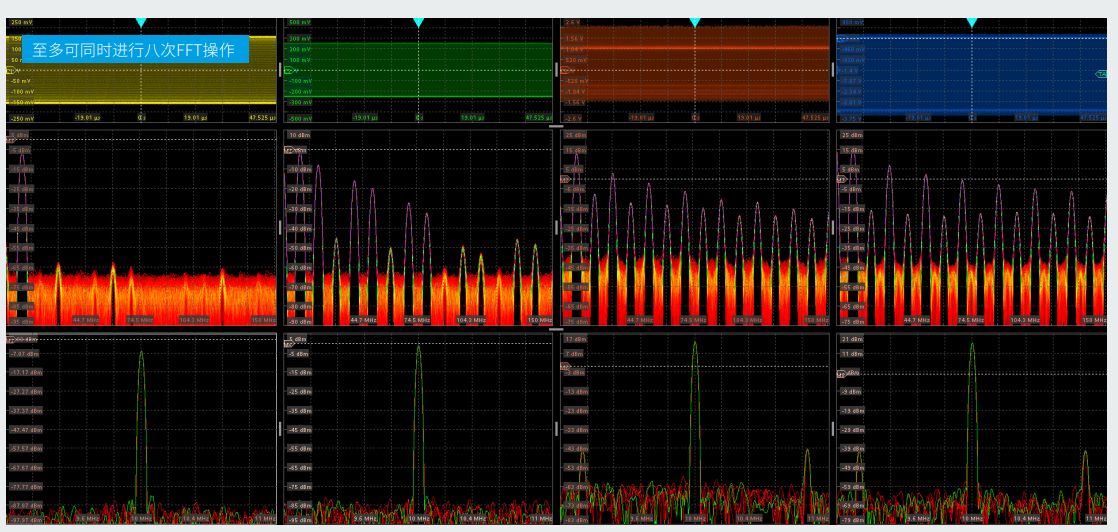

多個FFT，提供出色的射頻性能

R&S®RTO6示波器支持強大的多通道頻譜分析功能，最多可同時分析八路信號。示波器具有出色的動態範圍和輸入靈敏度（全測量帶寬下可達1mV/div），能夠檢測出微弱的輻射。強大的FFT功能易於操作，並具備高捕獲率以及根據發生頻率采用不同顏色編碼的頻譜顯示等功能，非常適合在頻域中進行所需分析。

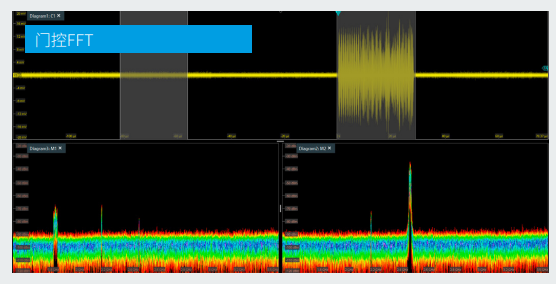

門控FFT：時頻域相關聯

R&S®RTO6示波器的門控FFT功能將FFT分析限制在用戶自定義的時域信號捕獲區域。用戶可以隨整個波形移動時間窗口，以確定互相關聯的時域信號分段和頻譜事件。這樣能夠將開關電源的無用輻射與開關晶體管的過沖相關聯。

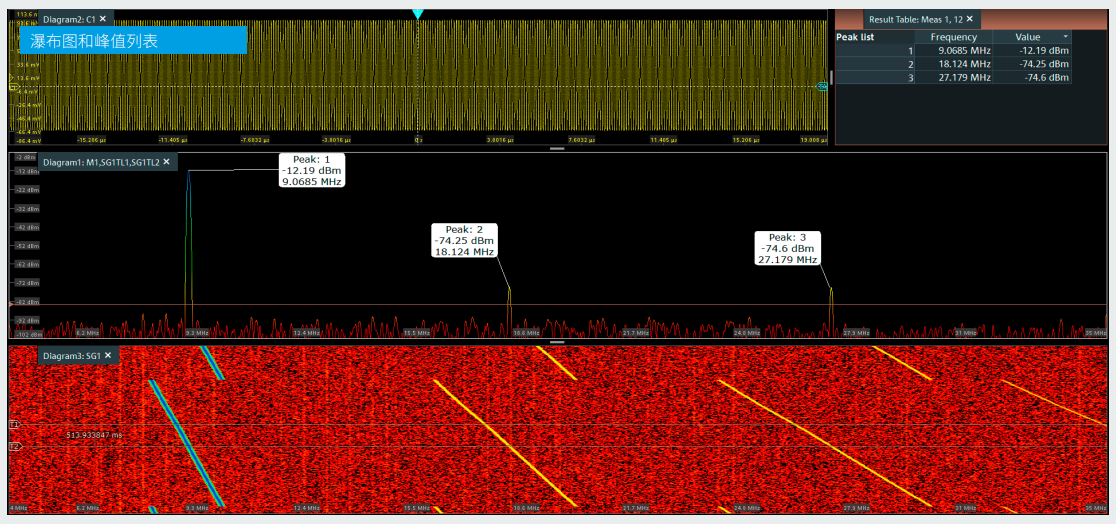

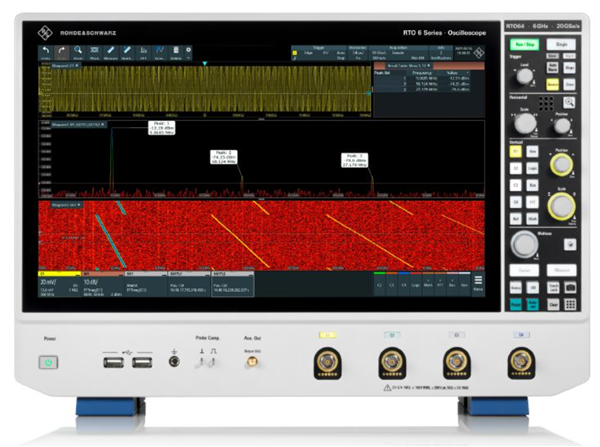

瀑布圖：顯示一段時間內的功率和頻率變化

R&S®RTO6的頻譜分析選件非常適用於分析頻域中的時變信號。瀑布圖是采用顏色編碼的頻譜時間圖，顯示頻譜功率隨時間的變化。瀑布圖通過二維亮度圖顯示頻譜隨時間的變化。R&S®RTO6示波器可以快速分析語音信號、調幅/調頻信號、雷達信號和跳頻系統信號。

使用自動峰值列表測量快速獲得結果

峰值列表測量自動檢測FFT頻譜的峰值，並在頻譜圖和結果表中顯示峰值的幅度和頻率。

---

電源分析和EMI調試

分辨率高達16位，可查看電源信號細節

電源測量中，高動態信號的最微小細節也至關重要，比如驗證MOSFET的導通阻抗RDSon。R&S®RTO6示波器的HD模式將垂直分辨率最高增加到16位，以前無法查看的信號細節變得可見，並且可測量。

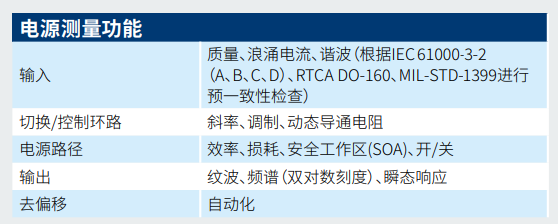

專業測量功能和諧波電流分析

使用R&S®RTO6示波器的電源分析選件測量功率電子的特性。自動化測量功能可以分析開關行為、內部傳遞函數、安全工作區(SOA)、輸出信號質量和開關損耗。用戶還可以測試是否符合所有常規國際標準。

保持高采樣率和深存儲

分析電源的啟動、關閉或瞬態特性，需要高采樣率和長記錄時間。R&S®RTO6示波器的存儲深度高達1 Gpoints，能夠記錄長時間序列，同時維持高達20 Gsample/s的采樣率。

利用高動態範圍和輸入靈敏度檢測微弱輻射

R&S®RTO6示波器具有出色的動態範圍和輸入靈敏度（全測量帶寬下可達1 mV/div），能夠檢測出微弱的輻射。強大的FFT功能易於操作，並具備高捕獲率以及根據發生頻率采用不同顏色編碼的頻譜顯示等多種功能，非常適合在頻域中進行EMI分析。

豐富的分析功能，可用於EMI調試

頻域中的模板觸發非常適用於檢測偶發輻射頻率。根據違規即停的觸發條件，頻譜違反頻域模板時示波器會停止信號捕獲。門控FFT功能在用戶定義的窗口中顯示時域和頻域相關性，為用戶提供更好的見解。

高壓、電流和近場測量探頭

羅德與施瓦茨示波器探頭組合包含專門設計用於電源測量和EMI調試的探頭。探頭組合中的高壓探頭和差分探頭可用於最高6000V（峰值）的電壓，並在寬頻率範圍內具有出色的共模抑制比；電流探頭可以在1mA至2000A範圍內進行準確的非侵入式直流和交流電流測量，且最大帶寬高達120MHz。電場和磁場近場探頭可用於9kHz至3GHz頻率範圍，並提供可選的前置放大器以用於EMI調試。

---

型號	Bandwidth	Channels	Sample rate	Max. memory depth	Optional MSO
R&S®RTO64	600 MHz - 6 GHz	4	up to 20 Gsample/s	2 Gpts	16 digital channels
