實時信號完整性

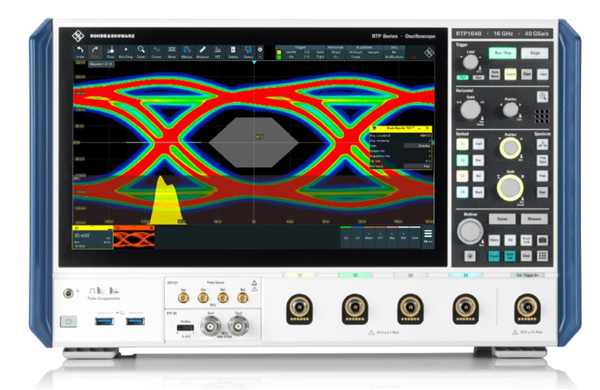

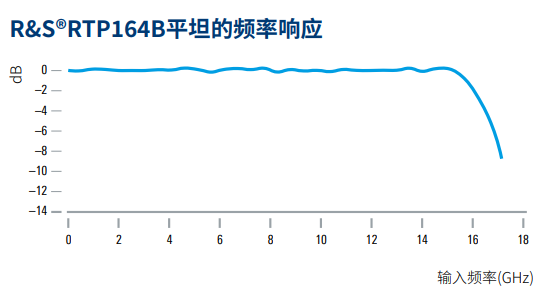

平坦的頻響和出色的SFDR，可實現準確快速的測量

R&S®RTP的輸入組件可確保高測量準確度，無需在後處理過程中進行耗時的測量校正。用戶可以憑借超過750,000波形/秒的業內優秀捕獲率得到可靠的測量結果。R&S®RTP具備平坦的頻率響應、出色的有效位數和優異的無雜散動態範圍（排除諧波時超過60dBc），非常適用於高速信號和寬帶射頻應用的準確測量。

輸入靈敏度可達2 mV/div，適用於小信號測量

示波器具有低至2 mV/div的出色垂直輸入靈敏度，無需使用軟件放大，也不會限制最大測量帶寬，非常適用於測量小信號。精密的屏蔽設計結合超過60 dB的通道隔離度，可以確保準確的多通道測量。

出色的溫度穩定性，確保測量結果一致

R&S®RTP的前端經過優化，直流漂移近乎為零，並具備出色的溫度穩定性。測量過程中無需更新校準，可確保不間斷測量。R&S®RTP采用嚴苛的溫度控制，可以確保獲得穩定的測量結果。調速風扇將噪聲維持在低水平。

低固有抖動

模數轉換器的采樣時鐘經過優化，具備較低的固有抖動。示波器使用恒溫晶體振蕩器(OCXO)作為時鐘參考，確保高達3 Gpoints存儲深度的采集具備長期抖動穩定性。

---

通過實時處理捕獲所有信號細節

通過去嵌實時校正波形

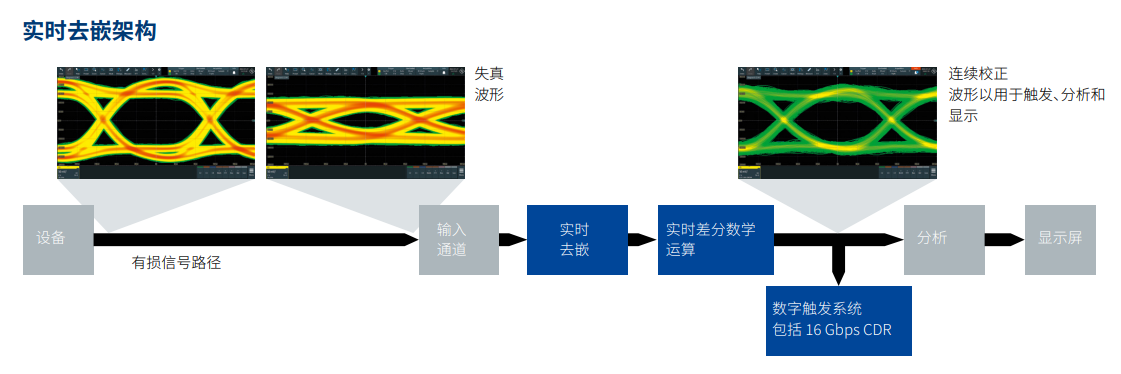

R&S®RTP直接在模數轉換器後采用靈活的濾波器結構，提升了傳統的示波器去嵌功能， 可以確保實時校正波形。在後處理過程中對捕獲的波形進行去嵌操作，可提升測量速度和儀器響應能力。
進行實時去嵌時，R&S®RTP可以維持超過750,000波形/秒的最大捕獲率。用戶能夠快速完成偶發性信號故障搜索和眼圖分析等調試任務。
串聯信號路徑模塊可用於進行去嵌。該模塊可使用S參數進行描述；S參數可通過仿真獲取，或使用矢量網絡分析儀進行測量。也可以使用R&S®RTP-B7脈沖源選件測量完整信號路徑的傳輸損耗。對於這兩種方法，去嵌軟件都會自動針對整體系統響應計算校正濾波器。
借助R&S®RTP，用戶第一次可以針對校正波形進行觸發，並對真實的設備特性進行調試。獨特的數字觸發系統使用模數轉換器和實時去嵌濾波器處理之後的采樣點進行觸發判定。觸發在很大程度上降低了測量路徑的失真影響，可以評估真正的設備信號。

針對差分信號的實時數學運算

R&S®RTP直接在實時去嵌濾波器之後和觸發系統之前采用差分信號數學運算模塊。這可以計算任意兩個輸入通道的差模和共模信號，並快速分析差分信號，包括對差模或共模電壓進行觸發。

高級觸發功能可以觸發微小和覆雜的信號細節

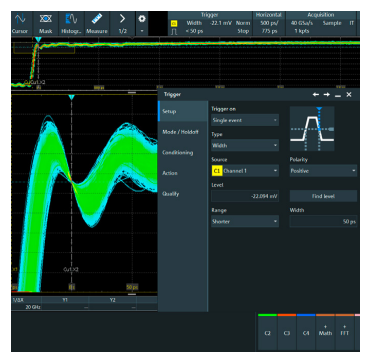

R&S®RTP采用強大的觸發系統，超越了傳統高性能示波器的局限。除邊沿觸發外，脈寬、欠幅和建立/保持等高級觸發類型同樣支持儀器全帶寬，確保快速隔離高頻信號分量。觸發靈敏度範圍為0 div至5 div，在高分辨率模式下，觸發分辨率可擴展至最高16位。用戶能夠可靠地觸發微小的信號細節。

使用串行碼型觸發和16Gbps時鐘數據恢覆分析高速串行信號

R&S®RTP具備高速串行碼型觸發功能，能夠使用從串行信號中提取的嵌入式時鐘進行觸發。R&S®RTP采用基於硬件的時鐘數據恢覆(CDR)，該功能支持的最大標稱數據速率高達8Gbps或16Gbps，具體取決於軟件選件。CDR可以使用四路模擬輸入通道中的任一通道。由於選件基於密鑰激活，因此可以隨時通過升級選件獲取此功能。高速串行碼型觸發支持多種觸發事件，包括高達160比特的用戶自定義比特流以及8b10b或128b132b等解碼方案。通過觸發“1”或“0”，可以輕松生成非歸零數據的眼圖。示波器還提供眼圖模板測試和直方圖功能以進一步進行信號完整性分析。

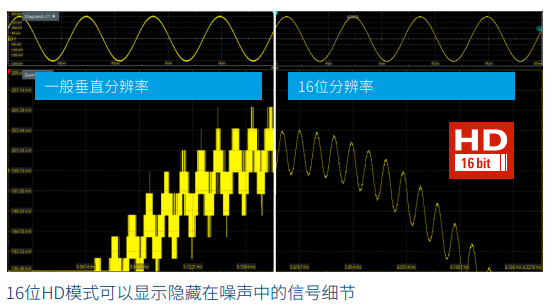

16位HD模式增加實時分辨率以查看更多細節

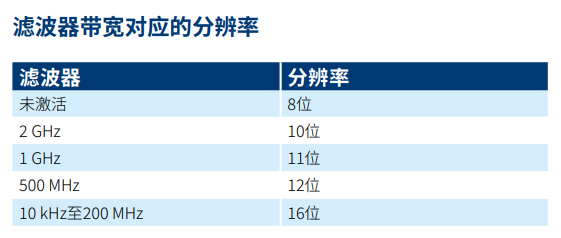

低噪聲前端和單核模數轉換器是R&S®RTP示波器具備優秀測量準確度和動態範圍的基礎。高分辨率(HD)模式激活模數轉換器後的可配置低通濾波器。基於硬件的濾波器可以實時降低噪聲，有效提高信噪比。用戶可以調整濾波器帶寬，並逐步提高垂直分辨率。200 MHz帶寬條件下可以實現最高16位分辨率。羅德與施瓦茨的16位HD模式提高分辨率，助力數字觸發系統觸發微小的信號細節。

---

基於硬件加速的處理，快速獲取結果

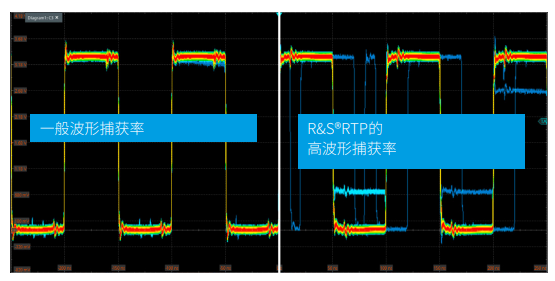

波形捕獲率超過750,000波形/秒，能夠快速查找信號故障

在標準操作模式下，R&S®RTP示波器每秒可以處理並顯示超過750,000個波形。用戶可以快速可靠地檢測偶發性異常信號。這種波形捕獲率在高性能示波器中很罕見。示波器甚至可以在啟用縮放或光標測量的同時維持出色的波形捕獲率。

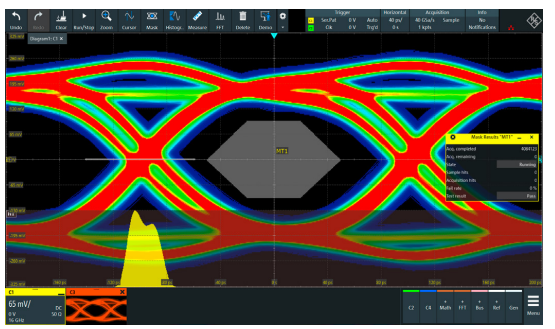

快速眼圖模板測試和直方圖

借助R&S®RTP示波器，模板測試和直方圖顯示基於硬件加速完成，可以快速提供準確統計結果， 並且快速確定信號異常和非預期結果。只需幾個步驟，用戶就可以直接在顯示屏上定義新模板。每個模板最多包括八個分段。R&S®RTP示波器的直方圖可用於輸入信號電平（垂直）或時基轉換處（水平），以便分析噪聲和抖動。每個直方圖可以同步顯示統計數據和其他測量功能。

---

抖動和噪聲分析

強大的基礎抖動分析功能

R&S®RTP-K12選件為R&S®RTP示波器提供多種基礎抖動分析功能。執行時鐘和數據信號的抖動分析時，需要進行自動化周期間抖動和時間間隔誤差(TIE)抖動測量。用戶還可以使用軌跡、長期趨勢和軌跡FFT等其他工具進一步查看信號細節。用戶可以對周期間抖動測量軌跡進行FFT分析，從而確定頻率干擾。

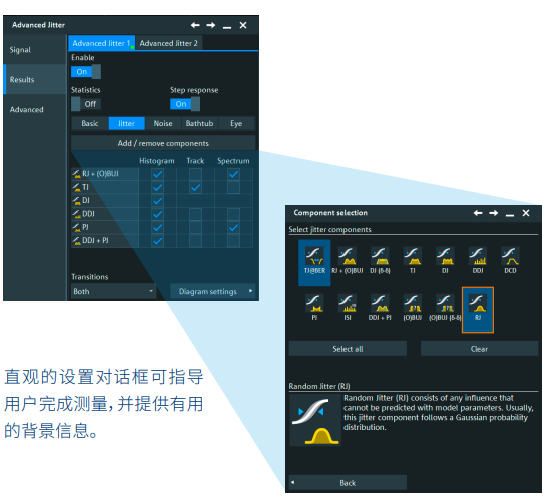

借助抖動和噪聲分解深入洞察系統

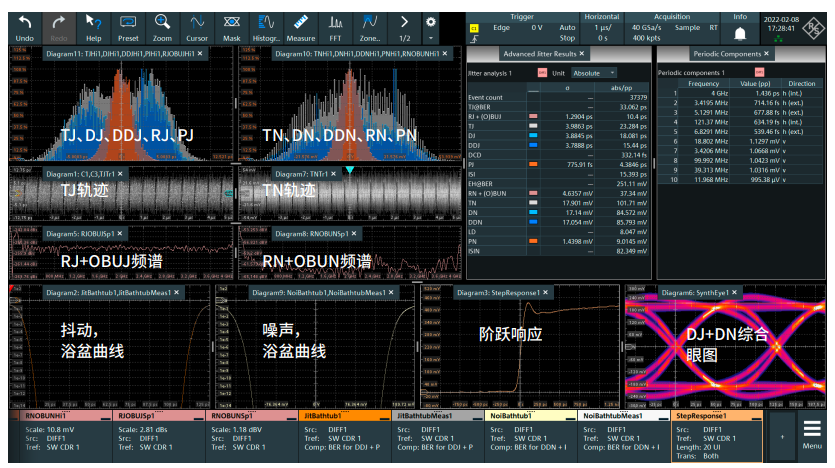

詳細了解發射機接口的各個抖動和噪聲成分，以對抖動和噪聲容許量進行特性測量並確定故障的根本原因。R&S®RTP-K133和R&S®RTP-K134選件可將抖動和噪聲分解為隨機抖動/噪聲(RJ/RN)、數據相關抖動/噪聲(DDJ/DDN)、周期性抖動/噪聲(PJ/PN)或其他有界不相關抖動/噪聲(OBUJ/OBUN)。羅德與施瓦茨分解算法計算階躍響應，該響應對發射系統的確定性行為進行多方位的特性分析。即使信號序列相對較短，用戶也可以獲得準確的測量結果。R&S®RTP-K133和R&S®RTP-K134選件還可以重建綜合眼圖，並針對選定成分計算並顯示誤碼率浴盆曲線，以了解各成分與整體系統行為的相關性。各抖動和噪聲成分可以直方圖軌跡和頻譜視圖的形式顯示以進行深度分析。

---

高級眼圖分析

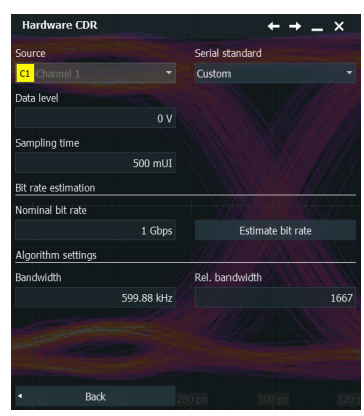

可配置的16 Gbps硬件CDR支持連續分析

R&S®RTP提供獨特的硬件時鐘數據恢覆(HW-CDR)功能，可以對嵌入式時鐘串行數據流進行位分片。用戶可以配置標稱位速率（範圍為21kbps至16Gbps）、跟蹤帶寬和相對帶寬。R&S®RTP的硬件CDR持續跟蹤輸入信號的漂移。用戶可以根據硬件CDR的時間戳計算最多四個眼圖。傳統眼圖使用軟件CDR功能以作後處理，這不僅耗時，還需要考慮每次波形采集的PLL穩定時間。硬件CDR時間信息也可以和輸入波形一起保存以進行離線分析。用戶可以使用兩種選件進行高級眼圖分析 ：R&S®RTP-K136支持的HW-CDR數據速率最大為8Gbps，R&S®RTP-K137支持16Gbps數據速率。

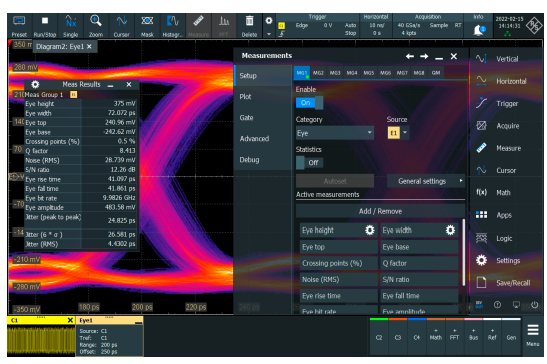

多種高級自動化眼圖測量

示波器提供簡單易用的自動化測量功能以進行高級眼圖分析。用戶可以選擇合適的眼圖測量（共15類），並利用統計、軌跡、直方圖和趨勢顯示等所有標準分析功能。

綜合多方位的模板庫

用戶可以使用標準直方圖和標準模板測試功能進行進一步分析。用戶可以根據USB、PCI Express和SATA等特定標準在綜合多方位的模板測試庫中選擇合適的預定義模板。

快速分析模板測試問題

用戶可以使用高級眼圖選件的眼紋功能詳細分析波形中的模板測試問題。眼紋會在波形中標記每一個模板測試違規位置。用戶可以啟用縮放耦合以直接關注違規位置，並輕松瀏覽各模板違規。

---

強大的PAM-N分析

最高PAM-8

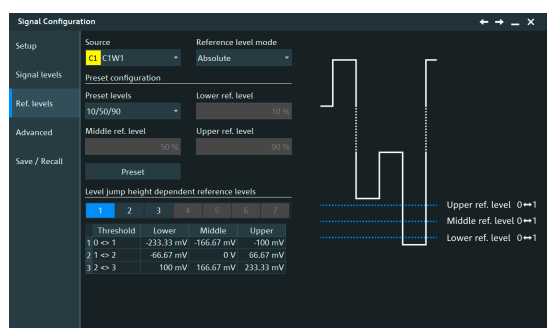

R&S®RTP-K135 PAM-N分析選件支持測量最高PAM-8信號。安裝此選件後，R&S®RTP示波器可以結合高級眼圖、抖動和噪聲分析選件執行額外的PAM-N分析。通過簡單的信號配置菜單選擇接口標準。對於高級自定義設置，通過全面控制來為所有PAM等級和轉換定義信號電平和參考電平。

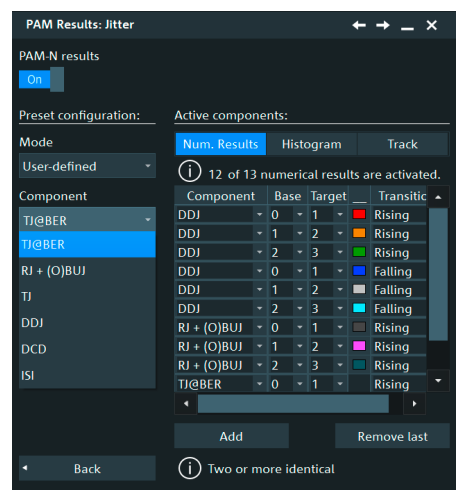

專用PAM等級的抖動和噪聲分解

R&S®RTP-K135 PAM選件支持額外的抖動和噪聲分析功能。支持PAM的軟件CDR可對各種PAM信號分量進行抖動和噪聲分解。可以針對定義的基礎設置選擇專門的抖動和噪聲成分，還可以用於深入分析和定義PAM目標等級。

獨特的眼圖分析和硬件CDR

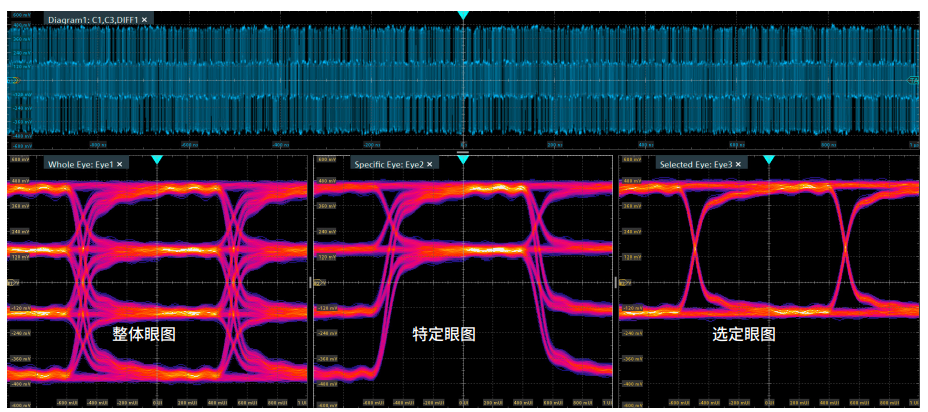

R&S ®RTP具有獨特的硬件CDR功能，支持最大符號率為3.8 GBd/s的PAM信號來進行實時眼圖分析。激活PAM選件後，可以進行PAM-N眼圖模板測試和眼圖測量。可以為單獨的眼圖測量定義專用的轉換和眼圖電平。對於實際眼圖，用戶可以選擇整體眼圖、特定眼圖和選定眼圖濾波模式。

---

頻譜分析

多通道頻譜分析

R&S®RTP示波器可在最多四路並行通道上提供快速響應的FFT分析功能。低噪聲前端結合具有高有效位數的模數轉換器，可提供出色的無雜散動態範圍，即使是微小信號也能識別。

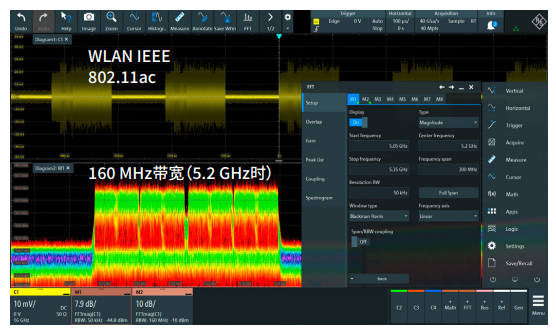

輕松完成頻譜分析設置

用戶只需輸入典型參數，即可配置R&S®RTP的頻譜分析功能：中心頻率、頻率範圍和分辨率帶寬(RBW)。RBW設置不受水平時基設置的影響。用戶可以選擇配置窗口類型、FFT重疊、門控和刻度參數等。

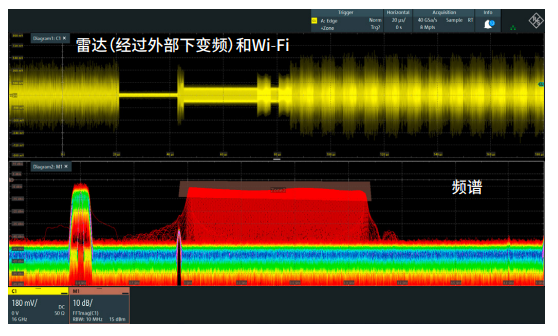

頻域中的區域觸發

R&S®RTP示波器提供可用於頻域的區域觸發功能。頻譜顯示中能夠以圖形方式定義多達八個區域，並可用於觸發頻譜波形。典型應用包括快速檢測和分析無用輻射、跳頻模式和雷達脈沖串。

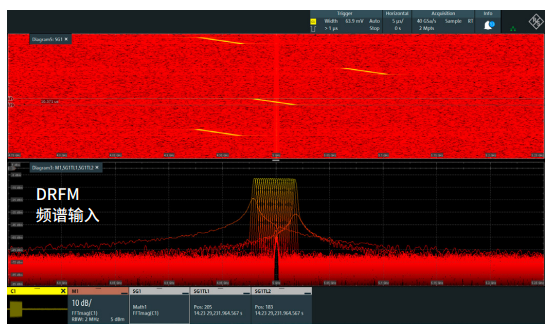

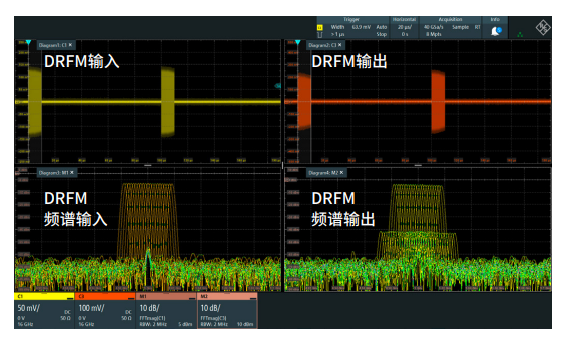

瀑布圖：顯示一段時間內的功率和頻率變化

R&S®RTP-K37瀑布圖選件可以分析頻域中的時變信號。瀑布圖可以直觀顯示功率和頻率隨時間的變化。用戶可以借助此功能快速分析調幅/調頻、雷達和跳頻系統信號。

對數顯示

對於EMI調試等測量，頻率軸的對數刻度可以有效顯示多個數量級數值。R&S®RTP-K37瀑布圖選件為頻譜和瀑布圖顯示提供此功能。

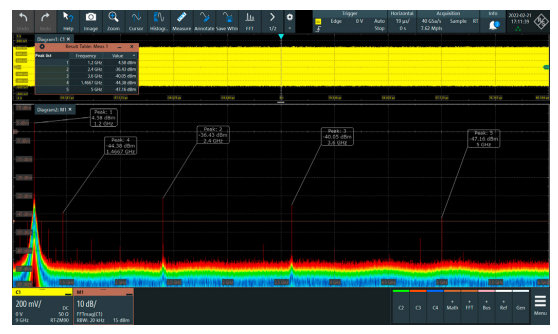

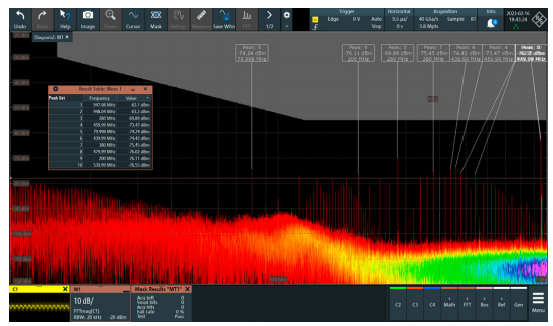

自動峰值列表測量

分析設備的諧波和互調分量時，必須測量每個峰值的功率和頻率。R&S®RTP-K37選件可以自動執行峰值列表測量。每個峰值都單獨進行測量，並直接顯示在測量圖表中，也可以選擇顯示在表格中。峰值在頻譜顯示中進行標記。頻率和功率也將顯示。

---

型號	Bandwidth	Channels	Sample rate	Max. memory depth	Optional MSO
R&S®RTP044B	4 GHz	4	40 Gsample/s	3 Gpts	16 digital channels
R&S®RTP064B	6 GHz	4	40 Gsample/s	3 Gpts	16 digital channels
R&S®RTP084B	8 GHz	4	40 Gsample/s	3 Gpts	16 digital channels
R&S®RTP134B	13/8 GHz	2/4	40 Gsample/s	3 Gpts	16 digital channels
R&S®RTP164B	16/8 GHz	2/4	40 Gsample/s	3 Gpts	16 digital channels
