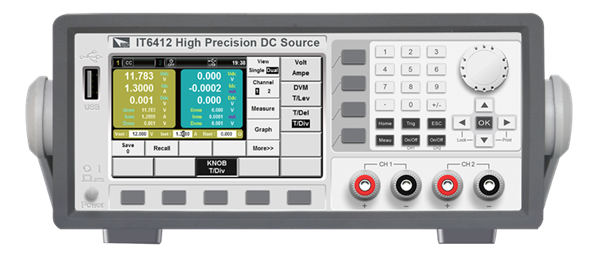

IT6412 可程式電源電錶

1.單通道最大輸出功率150W，電壓最大可達±60V ，電流最大 ±10A
2.高性能彩色液晶顯示幕
3.提供雙通道輸出顯示主介面
4.雙極性雙範圍輸出
5.電池特性模擬功能
6.示波器波形顯示功能
7.超快動態回應，回應時間小於20 us 超快電壓上升速度，
8.滿載上升最快可達150us 電流顯示解析度可達1nA 超小電流紋波可達2uArms
9.內建高精度DVM 可變輸出阻抗
10.適用於可攜式電池供電產品的測試 LED測試無過充電

*詳細規格/型錄，請見網頁下方下載

與我們聯絡

  • 產品說明

雙極性輸出
IT6400系列高速線性直流電源可以提供雙極性輸出，其單通道最大電壓輸出範圍達到±60V，最大電流輸出範圍達±10A，擁有 多功能和高性能輸出，滿足多樣性的測試需求。IT6412是一款雙通道電源，且每個通道均可雙範圍輸出，使用者可以根據測試需 求進行切換，單台設備即可完成測試手機和充電器，方便使用。

電池模擬特性功能
IT6400系列直流電源因其獨特的電流雙極性設計，以及可達0-20Ω可 變的輸出阻抗，適用於對各類可擕式電池進行充、放電試驗，還可以模 擬電池的充放電特性協助進行其他各項測試，一台儀器可實現多種用 途，精簡測試設備，優化測試流程。

超快動態回應，回應時間小於20μs
IT6400系列直流電源具有超快的動態回應能力，50%-100%LOAD時， 恢復到50mV回應時間不超過20μs。最新設計的速度切換模式，可以保 證電壓或電流的上升波形高速且無過沖，為待測物提供了穩定的供電， 確保了安全性，特別適用於LED測試

高解析DVM測試功能

IT6400系列直流電源同時提供豐富的電能量測功能，內建高精度DVM數位電壓錶，用來量測外部電壓，解析度可達1mV。量測資料會顯示在螢幕上，
利用示波器顯示功能，還可以觀測DVM量測電壓波型變化。

應用測試領域

  • 攜(穿)帶式裝電池產品測試

  • 移動電源測試電池模擬測試

  • LED測試

  • DC/DC轉換器測試

  • 快充測試

  • POWER電路測試

     型號                    電壓                  電流                   功率                         分辨率                               精度
IT6411
±15V/±9V
±3A/±5A
45 W
1mV/100nA
≤0.02%+2mV/ ≤0.05%+2µA


IT6411S
-15V~0V,0~15V
±0.1A
1.5W
1mV/1nA
≤0.02%+2mV/ ≤0.05%+50nA


IT6412
CH1：±15V/±9V CH2：0~15V/0~9V
CH1：±3A/±5A CH2：±3A/±5A
CH1：45W；； CH2：45W；；
1mV/100nA
≤0.02%+2mV/ ≤0.05%+2µA


IT6431
-15V~0V,0~15V
±10A
150W
1mV/1uA
≤0.02%+3mV/ ≤0.05%+5uA


IT6432
-30V~0V,0~30V
±5A
150W
1mV/100nA
≤0.02%+3mV/ ≤0.05%+2µA


IT6433
-60V~0V,0~60V
±2.5A
150W
1mV/100nA
≤0.02%+4mV/ ≤0.05%+2uA
