IT-M7722D

1.小型化設計（1/2 1U可達600VA，1/2 2U可達1500VA），增加空間使用率

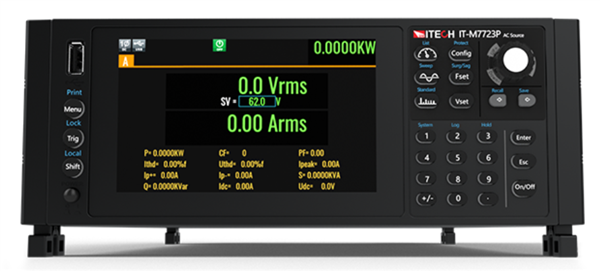

2.大尺寸觸摸顯示屏，提供波形和數據兩種顯示模式（M7723P具備）*4
3.可實現AC、DC、AC+DC各個輸出模式
4.內建交流功率表
5.內建豐富的波形數據庫，包括30條諧波失真波形*1
6. List模式模擬市電再現功能，實現瞬間電源中斷模擬功能*1 *2
7.任意波形輸出功能，用戶可自訂波形*1
8.高達50次諧波分析與模擬功能*1
9.內建IEC61000-4-11，4-13，4-14，4-28法規（M7723P具備）*4
10.突發性陷波Surge/Trap功能*1
11.前後沿Dimmer相位調光功能*1
12.可設置輸出波形起始/停止相位角
13.兩台串聯可提供更高的電壓輸出*1 *3
14.三台Y型外接，提供三相輸出*1 *3
15.標配USB/LAN通訊介面*1，提供IT-E1205（GPIB）、IT-E1207（RS232&CAN）、IT-E1208（外部類比&RS485）、IT-E251（多級互聯運轉電纜）等豐富選件

*1 IT-M7721L/IT-M7722L不具備此功能
*2 透過上位機軟件實現
*3 IT-M7721/7722/7722E/7723E具備此功能
*4 M7723P型號具備的功能

與我們聯絡

  • 產品說明

½ 1U Mini體積

傳統交流電源通常體積較大，重量較重，不能輕易搬動。 IT-M 7700系列僅½ 1U的體積內功率可達600VA，重量也只有4.5kg，不到市面上同類型産品的一半。如此高功率密度的設計，不但增加了空間利用率，同樣適用於便攜及桌面測試，也是系統搭建的良好選擇。

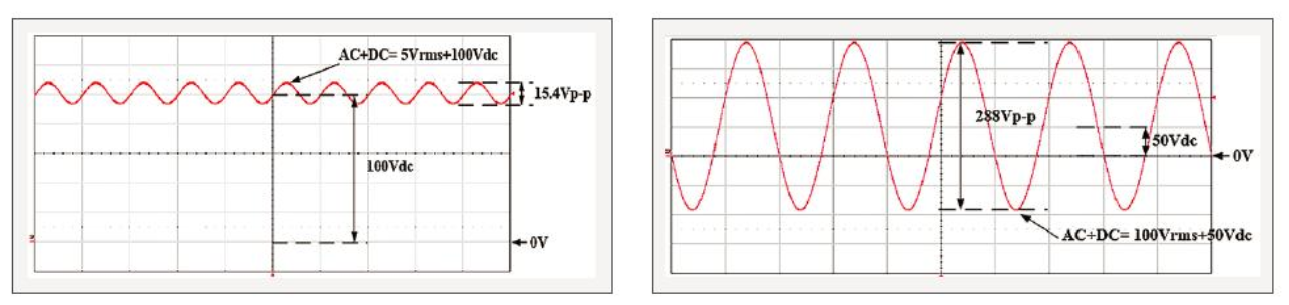

可實現AC、DC、AC+DC各個輸出模式

IT-M7700系列可以實現AC、DC、AC+DC各個輸出模式，不但提供純正的交/直流輸出、還可以提供AC+DC輸出模式來擴大應用，測試直流偏壓成分。

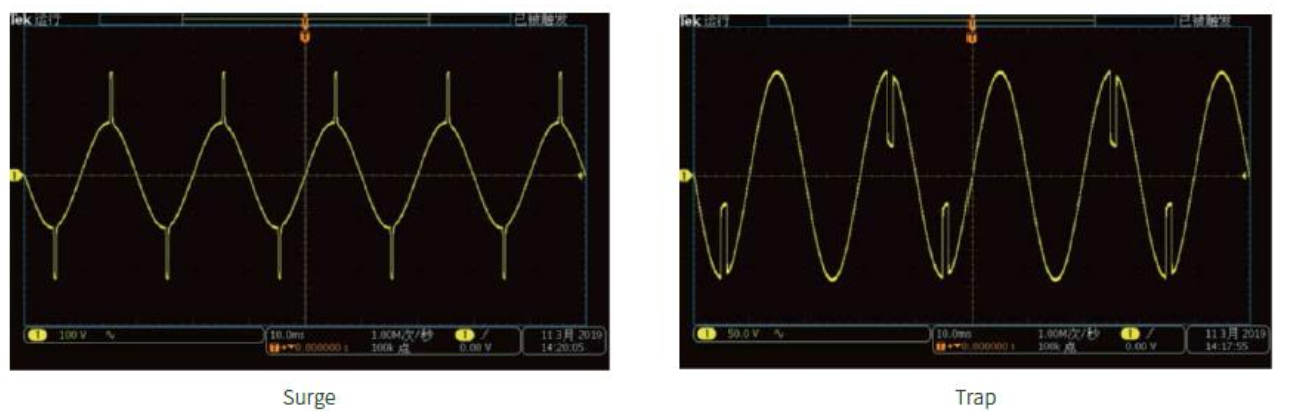

突發陷波Surge/Trap功能

IT-M7700系列提供浪湧/陷波的類比功能，用戶可以根據需求在輸出正弦波的基礎上加上浪湧/陷波來模擬電路系統中電壓的異常波動，從而測試待測物在此類環境下的使用情況。

* IT-M7721L/IT-M7722L不具備此功能

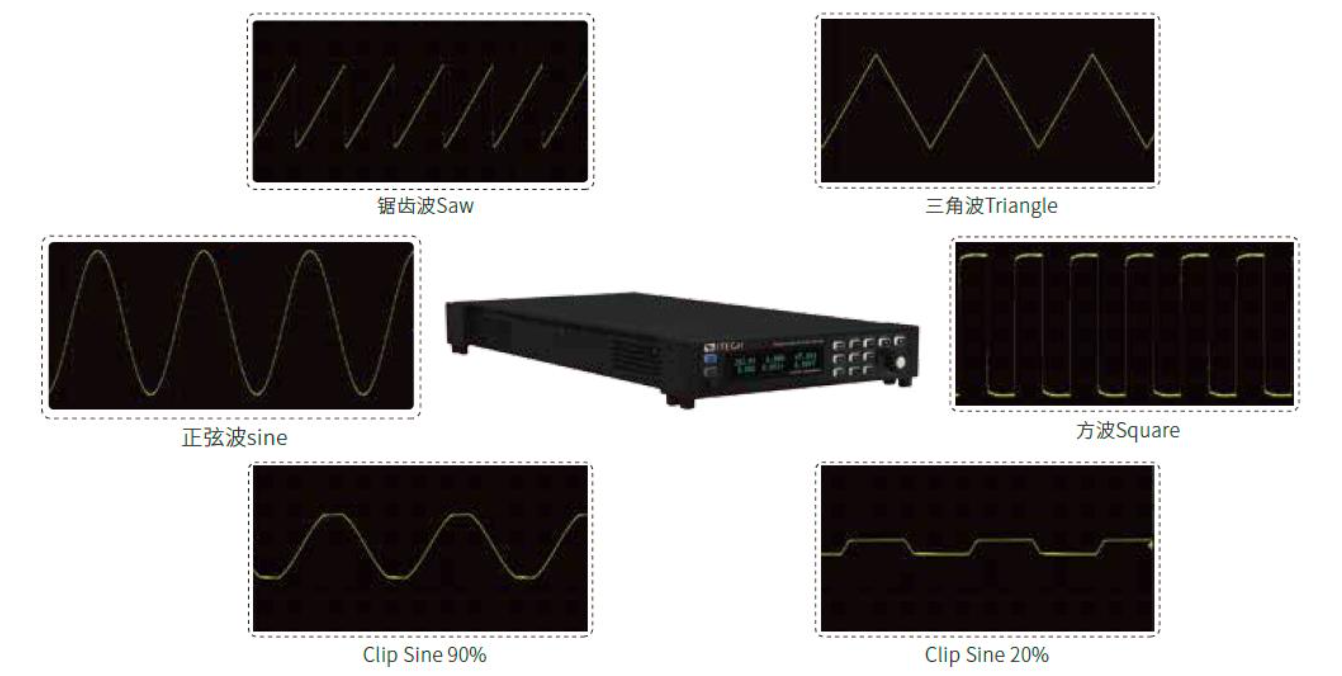

內建豐富波形庫

IT-M7700系列內建方形、鋸齒形、三角形等多種用戶自訂波形、多達30種內建的畸變波形，供用戶編輯、調取，可作爲基礎波形，亦在list編程時進行調取。

* IT-M7721L/IT-M7722L不具備此功能

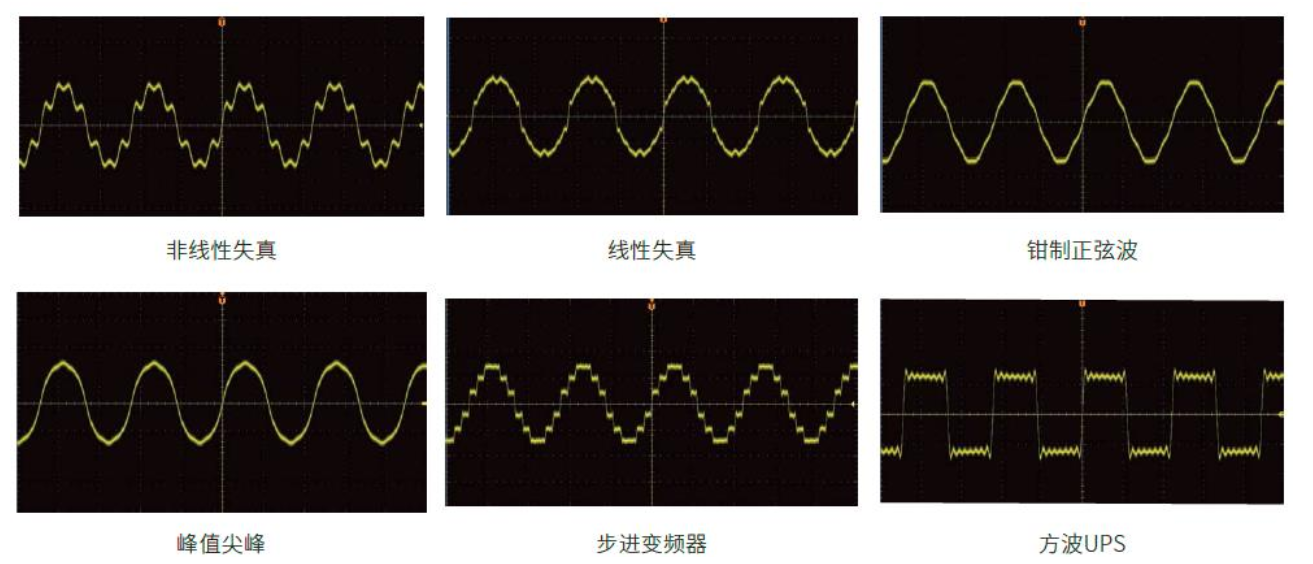

ITM7700系列內建30條諧波失真波形。



型號
電壓
電流
功率
解析度
精確度


IT-M7721
300V
3A
300VA
0.1V/0.1mA
±(0.25%×VAC + 0.25%×FS)

IT-M7722
300V
6A
600VA
0.1V/0.1mA
±(0.25%×VAC + 0.25%×FS)

IT-M7722E
300V
10A
1000VA
0.1V/0.1mA
±(0.25%×VAC + 0.25%×FS)

IT-M7723
600V
12A
1200VA
0.1V/10mA
±(0.25%×VAC + 0.25%×FS)

IT-M7723E
300V
15A
1500VA
0.1V/0.1mA
±(0.25%×VAC + 0.25%×FS)

IT-M7723P
300V
15A
1500VA
0.1V/0.1mA
±(0.25%×VAC + 0.25%×FS)

IT-M7721L
300V
3A
300VA
0.1V/10mA
±(0.25%×VAC + 0.25%×FS)

IT-M7722L
300V
6A
600VA
0.1V/10mA
±(0.25%×VAC + 0.25%×FS)

IT-M7723D
300V
7.5A （CF=6）
750VA/750W
0.1V/0.1mA
±(0.25%×VAC + 0.25%×FS)

IT-M7722D
300V
3A （CF=6）
300VA/300W
0.1V/0.1mA
±(0.25%×VAC + 0.25%×FS)
