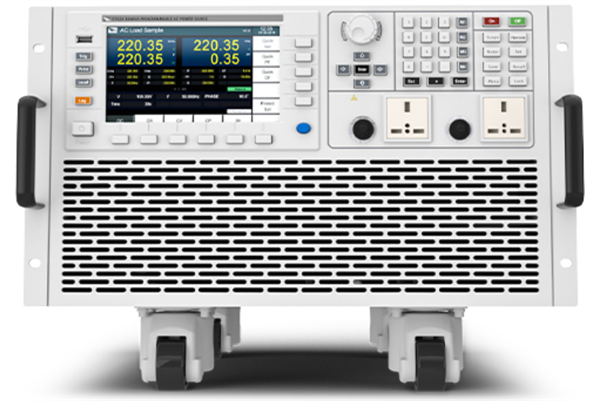

產品資訊 / ITECH(愛德克斯電子) / IT7600系列高效能可程式交流電源

IT7622

1. 7" DSO 功能，可顯示單機或併機情況下電壓及電流的實時波型

2.內建交流功率表

3.輸出頻率：10-5000Hz，電壓或頻率輸出變動率可調

4.功率可達4.5kVA

5.電壓可達300V

6.可實現AC、DC、AC+DC各個輸出模式，AC+DC模式可實現直流電壓偏移模擬

7.可模擬任意波形輸出，支援CSV檔案導入波形

8.內建豐富的波形數據庫

9.主從併機功能，實現多模塊同步均流輸出

10.支援三台單機組三相輸出，並可模擬三相不平衡輸出

11.可達50次諧波模擬能力 *1

12.諧波分析功能，可測量高達50次電壓和電流諧波成份*1

13. List模式模擬市電再現功能，實現瞬間電源中斷模擬功能

14.可設置輸出波形起始/停止相位角

15.支援遠端SENSE補償功能，提高測量精度

16.自帶Relay Ctrl 繼電器控制輸出功能，可實現待測物與來源之間的電氣隔離

17.自帶掃描功能，可測試開關電源的效率，抓取最大功率點的電壓和頻率。

18.過溫度、過電流（包括峰值和有效值）和過功率保護功能

19.標配USB/RS232/LAN/CAN*2通訊接口，

20.前置USB介面實現導入匯出檔案功能，及資料保存功能

*1 10-500Hz；

*2 即將推出

與我們聯絡

產品說明

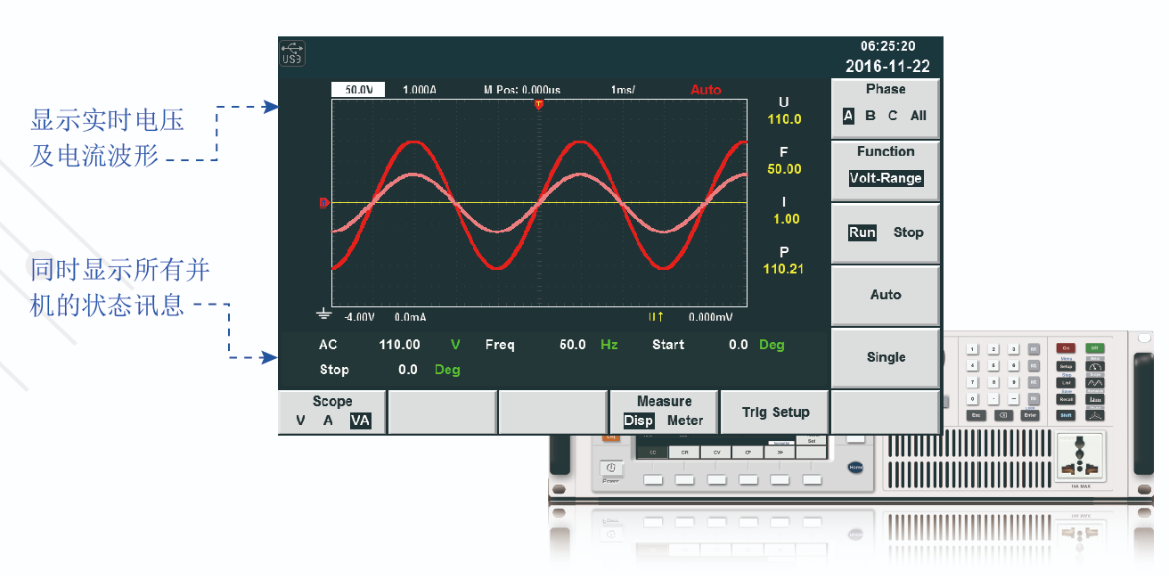

7" DSO

可顯示單機或併機情況下電壓及電流的實時波型
IT7600系列擁有7 "顯示屏，提供示波器功能。內置高速採樣測量電路，可顯示實時電壓及電流曲線，多機並聯時，還可以同時顯示所有併機的狀態信息，無需示波器就可以進行瞬時分析。

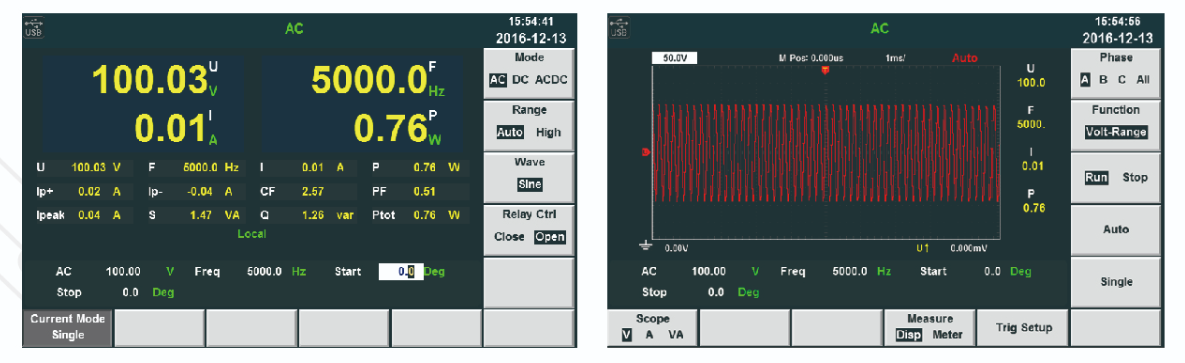

輸出頻率可達10-5000Hz
電壓或頻率輸出變動率可調
IT7600系列的輸出頻率在10-5000Hz可調，應用範圍相當廣泛。

IT7600系列可以讓用戶自行設定電壓或頻率輸出變動率，使電壓或頻率有規律的逐步達到設定值，可以更爲準確的驗證産品的操作範圍，也可以減少待測物開機時的浪湧電流。

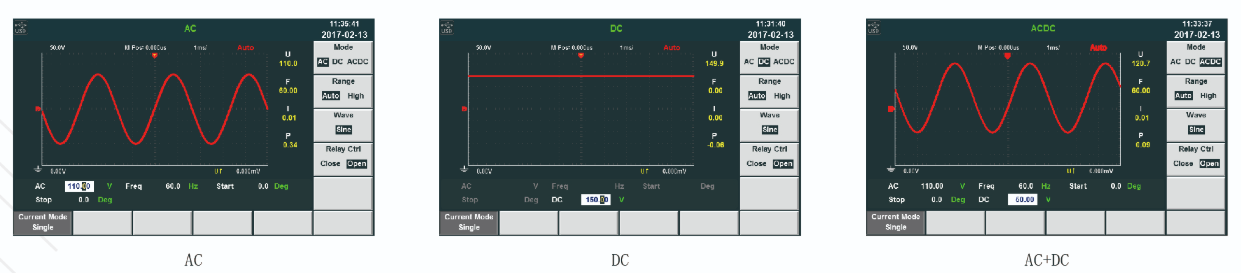

可實現AC、DC、AC+DC各個輸出模式
AC+DC模式可實現直流電壓偏移模擬
IT7600系列可實現AC、DC、AC+DC、AC+DC模式可實現直流電壓偏移類比IT7600系列可實現AC、DC、AC+DC輸出模式，不但提供純正的交/直流輸出、還可提供AC+DC輸出模式來擴大應用，測試直流偏壓成分。

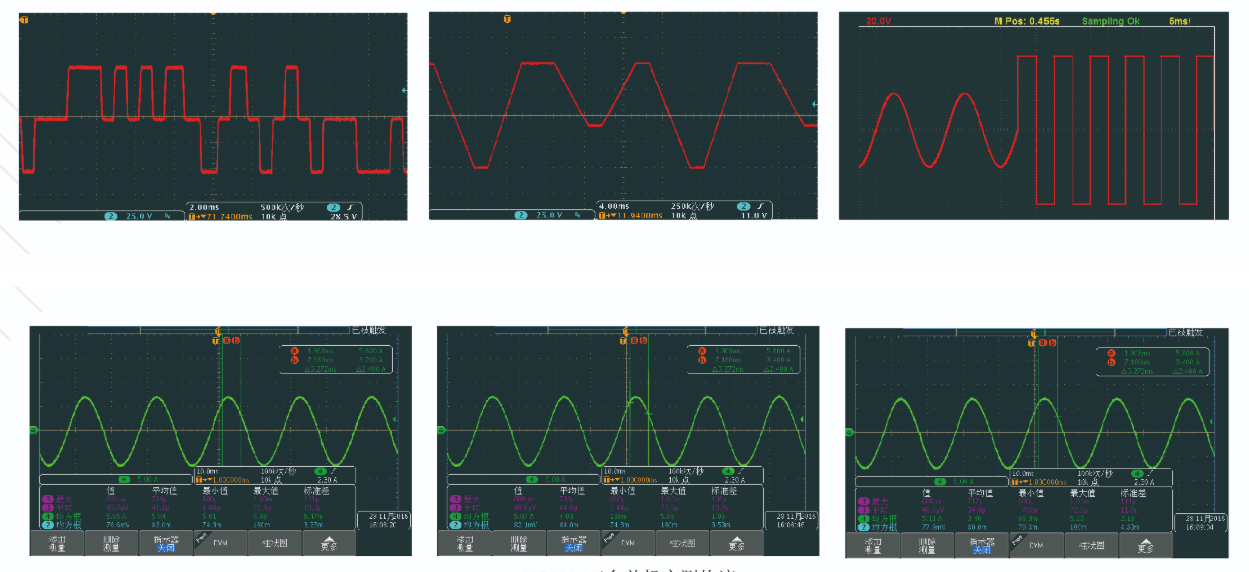

可模擬任意波形輸出
模擬交流電壓與直流偏移電壓
IT7600系列具備模擬交流電壓與直流偏移電壓的功能，可模擬任意波形輸出。

主從併機功能
更靈活、有彈性的使用電源
IT7600系列擁有主從併機功能，可更靈活、有彈性的使用電源，提高輸出電流、功率能力，節省成本。在並聯操作中，隻需要對主機（Master）進行設置，從機由主機自動控制，簡化了操作。
IT7600系列自帶同步On/Off輸入輸出訊號，保證了併機的同步性，確保多模塊同步均流輸出。

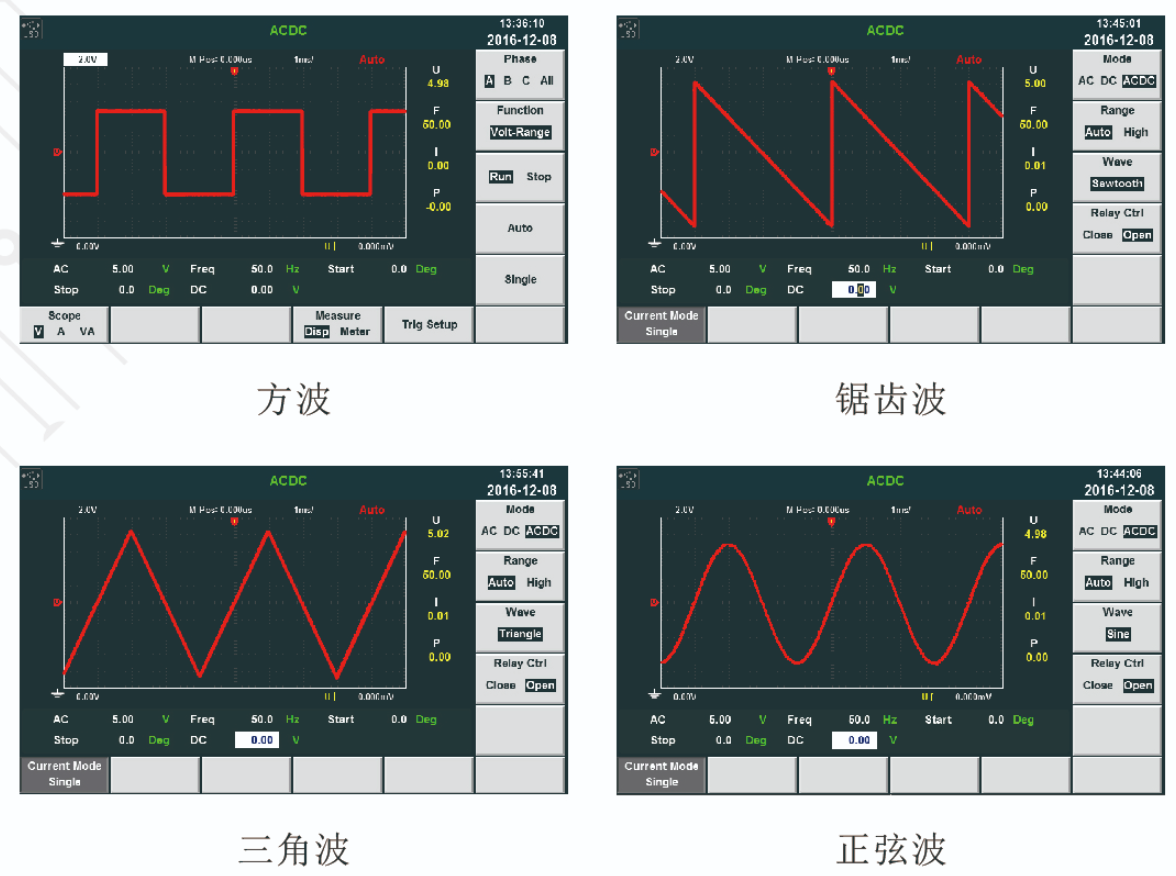

內建豐富的波形數據庫

透過菜單調用並在LCD螢幕上顯示選擇的波形
IT7600系列內建多種不同類型的波形，如三角波、正弦波、方波、鋸齒波等波形，用戶可以透過菜單調用並在LCD螢幕上顯示出選擇的波形。

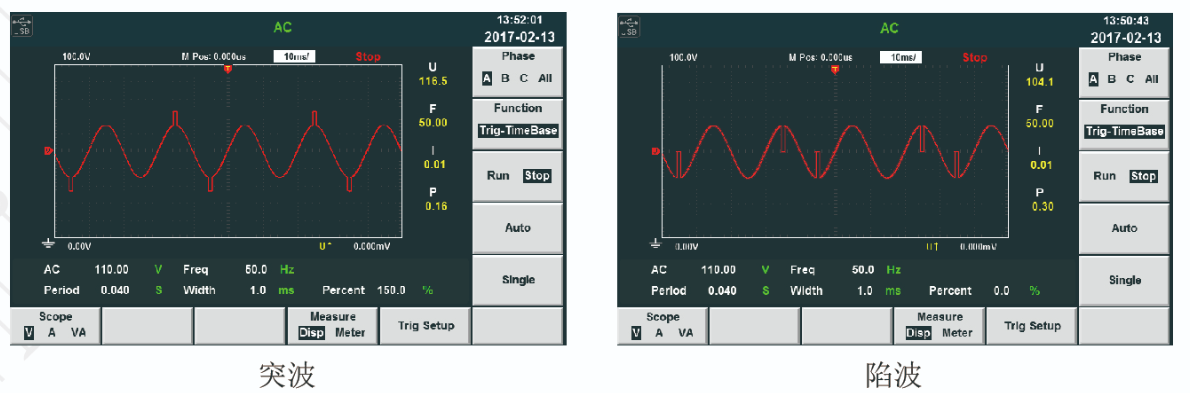

List模式
模擬市電再現功能，實現瞬間電源中斷模擬功能
IT7600系列透過STEP模式和LIST模式，爲用戶提供簡單易行的方式來實現輸出參數逐步或連續的變化，輸出電壓的幅度、頻率、相位、波形等參數也可以透過對儀器內的內部觸發或外部觸發的控制來輸出，因此可以模擬各種電源瞬時斷電特性。

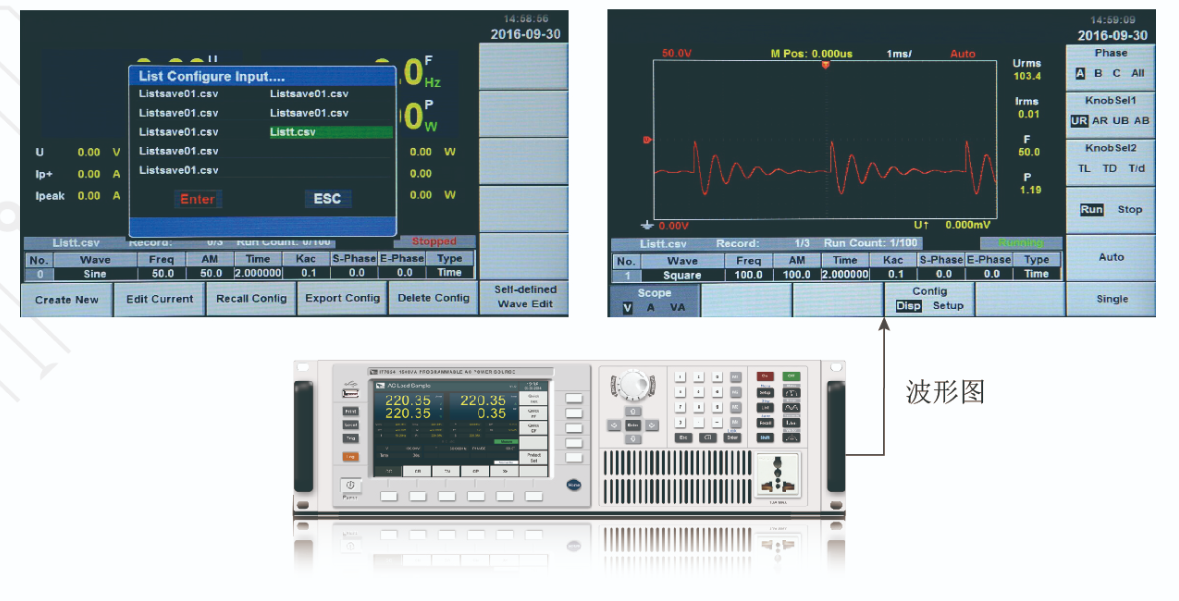

支援CSV檔案導入波形
模擬市電再現功能，實現瞬間電源中斷模擬功能
IT7600系列透過STEP模式和LIST模式，爲用戶提供簡單易行的方式來實現輸出參數逐步或連續的變化，輸出電壓的幅度、頻率、相位、波形等參數也可以透過對電突內的內部觸發或外部儀器的控制來輸出，因此可以模擬瞬時電波、瞬變等特性。

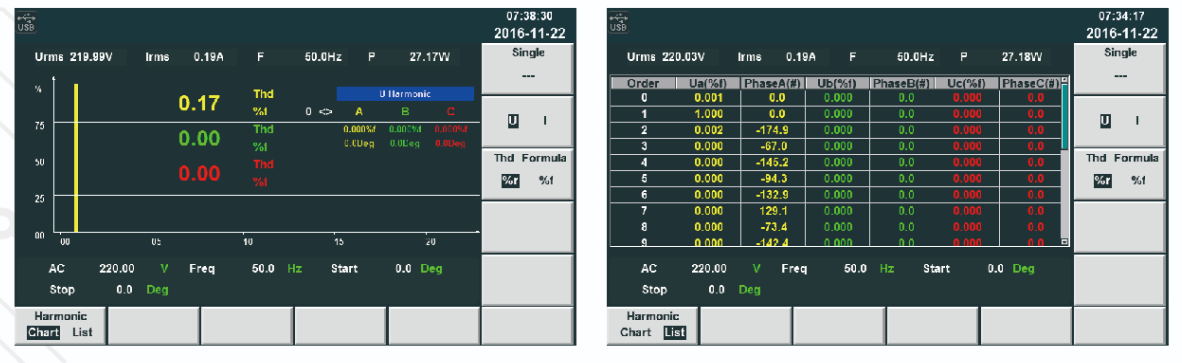

諧波分析功能
電壓/電流諧波測量
IT7600系列擁有諧波分析功能，包括電壓諧波測量和電流諧波測量。 10-500Hz頻率範圍內，可測量50次電壓和電流諧波；500Hz頻率以上，可測量20次電壓和電流諧波。在諧波模式下可實現電壓和電流諧波失真因數（U/I THD）和相位的測試。另外還可進行多次諧波測量，結果以列表或柱狀圖的方式顯示，使測試結果分析更加一目了然。

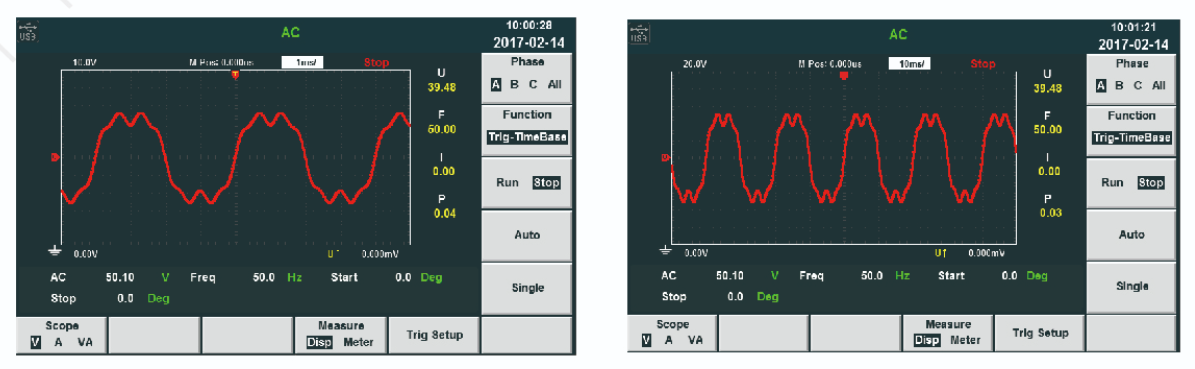

諧波模擬能力
IT7600系列擁有諧波模擬能力，可達50次諧波。 10-500Hz頻率範圍內，可模擬50次諧波；500Hz頻率以上，可模擬20次諧波。

型號 電壓 電流 功率 解析度 精確度: IT7622

L:150V；H:300V

L:6Arms；H:3Arms

750VA,1φ

10mV/10mA

±(0.2%+0.2%FS); IT7624

L:150V；H:300V

L:12Arms；H:6Arms

1500VA,1φ

10mA/10mV

±(0.2%+0.2%FS); IT7626

L:150V；H:300V

L:24Arms；H:12Arms

3000VA,1φ

10mV/10mA

±(0.2%+0.2%FS)
