IT6862B

1.雙範圍輸出

2.高準確度和高解析度

3.低紋波和低噪音

4.遠端補償功能

5.可依程序所編的電壓電流值輸出

6.可利用旋鈕對電壓和電流進行調節

7.過電壓保護功能（OVP）及過溫度保護功能（OTP）

8.標配RS232/USB/GPIB通訊介面*1。

9.可透過計算機進行軟件監控

10.具有豐富的SCPI 指令，方便組建智慧化測試平台

*1：僅限IT6800B 雙範圍系列設定GPIB通訊介面。

與我們聯絡

  • 產品說明
雙範圍輸出
IT6800A/B雙範圍系列具有兩個高、低電壓範圍，客戶可根據測試需求進行切換。當需要高電壓輸出時，可選擇高電壓範圍，當需要高電流時，可選擇低電壓。

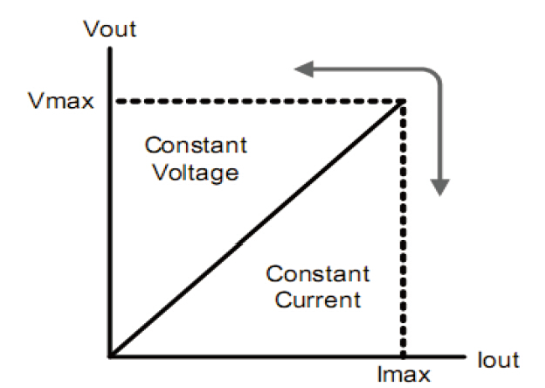

恆定電壓/恆定電流自動轉換功能
通過此功能，電源可在隨負載變化而發生的恆定電壓模式到恆定電流模式的轉換時保持不間斷操作。針對當前的負載，電源工作在恆電壓模式下，電源將提供一個受控制的輸出電壓，隨著負載電阻值的變小，輸出電壓降保持恆定，直到電流增大而受限於預設的電流值，然後轉換。此時電源變爲定電流輸出，而輸出電壓將根據進一步的負載電阻值變小按比例降低。當電流值低於設定值時，電源會返回恆電壓模式。
輸入計時器
此系列支援輸入計時器功能，在Menu中開啟此功能並設定計時時間，從電源輸出開啟開始計時，到設定的時間後電源將自動關閉輸出。定時時間設定範圍0.1-9999.9S或0.1-9999.9M。
支援面闆編程功能（List）
IT6800A/B雙範圍系列通過順序操作每一個單步的值及時間來産生各種輸出變化順序，順序中的參數包括時間單位、單步電壓、單步電流、單步時間以及是否下一步、循環步驟、是否保存文件等。在順序操作編輯完成後，當接收到一個觸發訊號後，電源開始運行，直到順序操作完成或再次接到另一個觸發訊號。
遠端補償功能

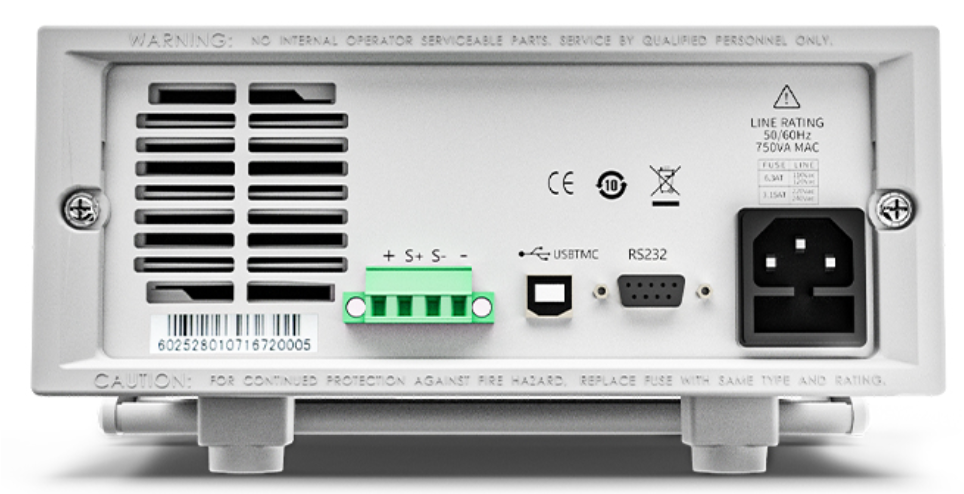

爲了補償連接負載的導線過長引起的壓降，遠程補償功能允許直接在待測物端子上測量並加以電壓補償，以提高測試精度。 S+，S-：是遠程量測端子。 +，-是輸出正負端子。當使用遠端補償功能時，需要斷開與「+、-」端子相連的導線，引出S+、S-，連接到待測物。
型號
電壓
電流
功率
解析度
精確度

IT6861A
Range1:20V；Range2:8V；
Range1:5A；Range2:9A；
Range1:100W；Range2:72W；
1mV/0.1mA
≤0.04%+8mV/ ≤0.1%+5mA

IT6861B
Range1:20V；Range2:8V；
Range1:5A；Range2:9A；
Range1:100W；Range2:72W；
1mV/0.1mA
≤0.04%+8mV/ ≤0.1%+5mA

IT6862A
Range1:32V；Range2:12V；
Range1:3A；Range2:6A；
Range1:96W；Range2:72W；
1mV/0.1mA
≤0.04%+8mV/ ≤0.1%+5mA

IT6862B
Range1:32V；Range2:12V；
Range1:3A；Range2:6A；
Range1:96W；Range2:72W；
1mV/0.1mA
≤0.04%+8mV/ ≤0.1%+5mA

IT6863A
Range1:72V；Range2:32V；
Range1:1.5A；Range2:3A；
Range1:108W；Range2:96W；
1mV/0.1mA
≤0.04%+8mV/ ≤0.1%+5mA

IT6863B
Range1:72V；Range2:32V；
Range1:1.5A；Range2:3A；
Range1:108W；Range2:96W；
1mV/0.1mA
≤0.04%+8mV/ ≤0.1%+5mA

IT6872A
Range1:35V；Range2:15V；
Range1:4A；Range2:7A；
Range1:140W；Range2:105W；
1mV/0.1mA
≤0.04%+8mV/ ≤0.1%+5mA

IT6872B
Range1:35V；Range2:15V；
Range1:4A；Range2:7A；
Range1:140W；Range2:105W；
1mV/0.1mA
≤0.04%+8mV/ ≤0.1%+5mA

IT6873A
Range1:75V；Range2:32V；
Range1:2A；Range2:4A；
Range1:150W；Range2:128W；
1mV/0.1mA
≤0.04%+8mV/ ≤0.1%+5mA

IT6873B
Range1:75V；Range2:32V；
Range1:2A；Range2:4A；
Range1:150W；Range2:128W；
1mV/0.1mA
≤0.04%+8mV/ ≤0.1%+5mA

IT6874A
Range1:150V；Range2:60V；
Range1:1.2A；Range2:2A；
Range1:180W；Range2:120W；
1mV/0.1mA
≤0.05%+20mV/ ≤0.1%+5mA

IT6874B
Range1:150V；Range2:60V；
Range1:1.2A；Range2:2A；
Range1:180W；Range2:120W；
1mV/0.1mA
≤0.05%+20mV/ ≤0.1%+5mA
