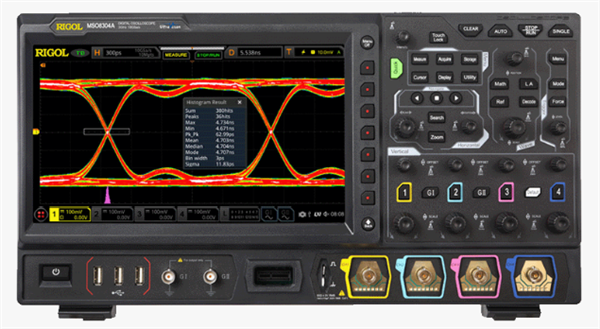

MSO8154A

產品編號:MSO8154A

►1.5GHz頻寬,4個類比通道,16個數位通道
►類比即時取樣率最大10GSa/s;數位通道達1.25GSa/s
►標配記憶體500Mpts
►波形擷取率達600,000 wfms/sec,支援色溫顯示,容易擷取偶發性訊號
►選配2通道25MHz任意波形產生器
►豐富的串列觸發及解碼功能(RS232/UART,I2C,SPI,CAN,LIN,FlexRay,I2S,MIL-STD-1553)

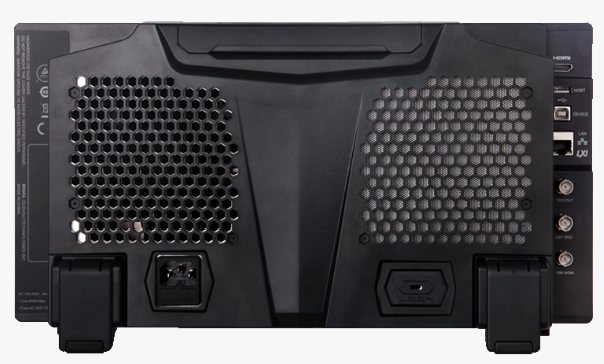

►豐富的介面:USBHost& Device,LAN(支援LXI-C),HDMI,AUX,USB-GPIB(選配)
►內建電錶功能,可做3位元DC,ACRMS,AC+DCRMS值量測

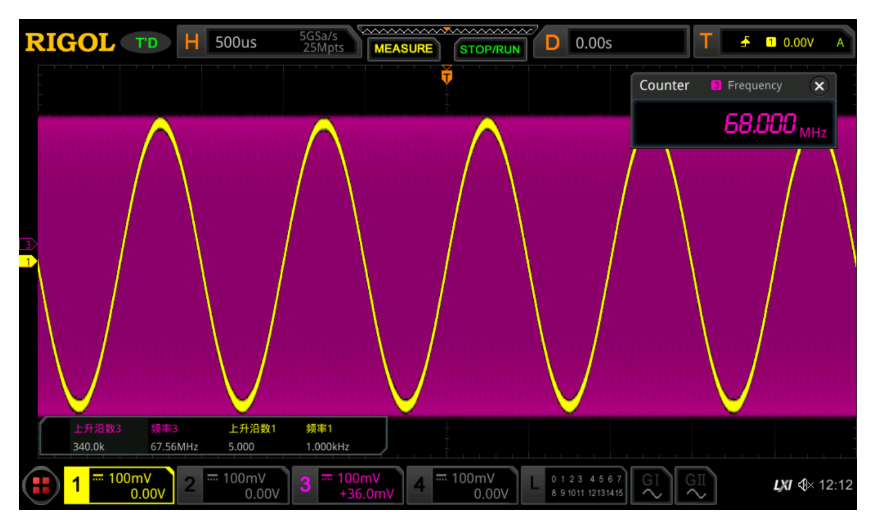

►內建計數器功能,最高6位元精確度,可做最大/最小值統計,標配48位元累加器功能
►10.1英时多點觸控彩色螢幕,支援手勢操作
►一機包含7種儀器功能,包含:示波器,邏輯分析儀,頻譜分析儀,任意波形產生器,數位電表,計數器,協定分析儀
►支援Web遠程操作
►支援41種量測參數,可以同時量測10種參數
►標配4枝500MHz被動探棒及選配16通道數位探棒

與我們聯絡

  • 產品說明

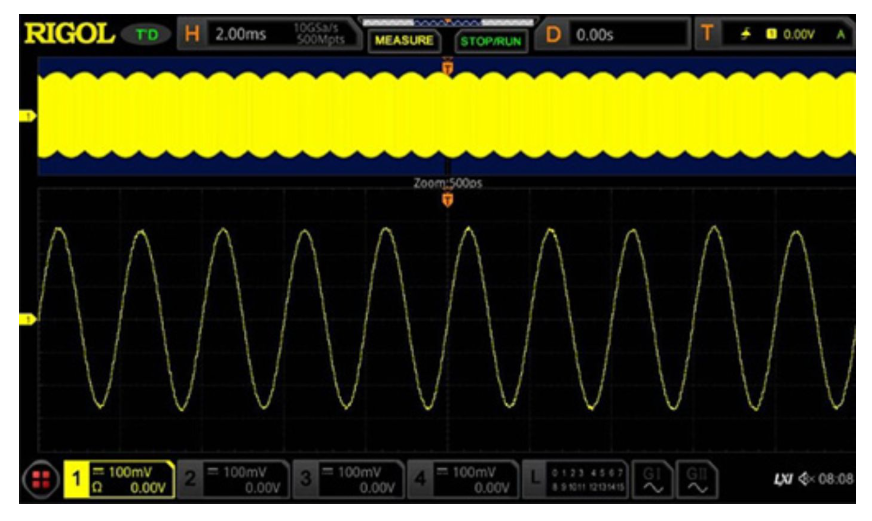

出色的帶寬及採樣率

MSO8000A系列數字示波器爲您提供最高3GHz模擬帶寬和10GSa/s採樣率。低帶寬型號隨時可通過軟件將帶寬升級到3GHz（單通道模式），可以確保您擁有更高的信號保真度和低至100ps的分辨率（最小時基下可達到2ps），以查看微小的波形細節。

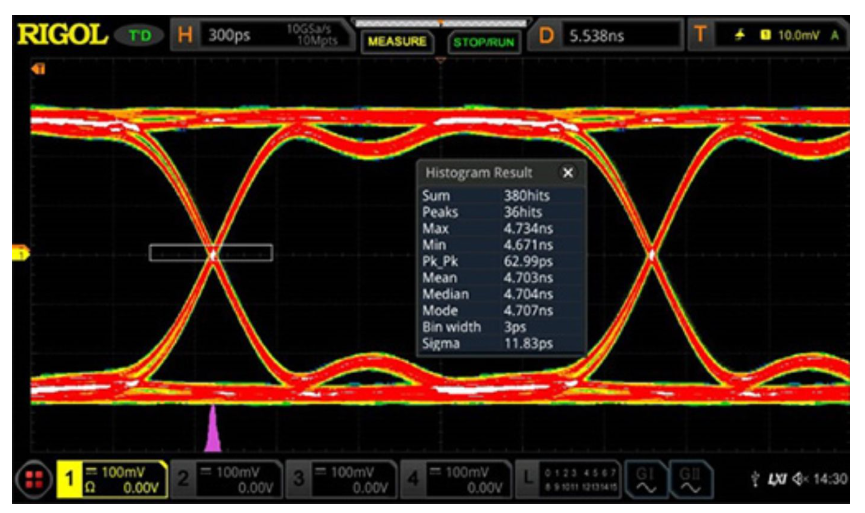

經濟實用的眼圖預測試

用示波器進行眼圖測量可以幫助用戶直觀地顯示出數字信號的傳輸質量，從而瞭解系統中碼間串擾的強弱，便於在系統設計中做出改善。對於經常需要對數字信號進行質量驗證的場合，帶有眼圖功能的MSO8000A數字示波器無疑是您明智的選擇。

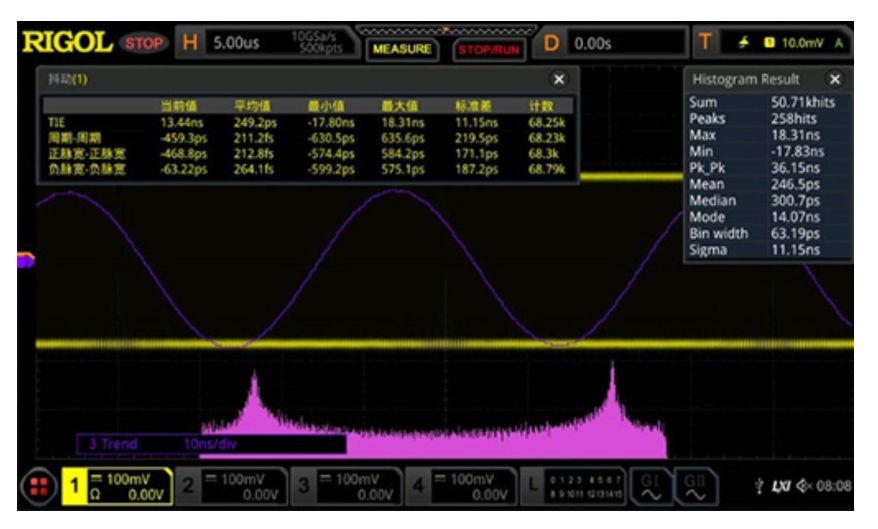

支持多樣化顯示的抖動分析

通過示波器的抖動分析功能，可以一次測量多個連續比特位並統計，高效地完成大數據量的抖動分析。

捕獲率高達600kwfms/s

高達600,000wfms/s 的波形捕獲率，可以減少死區時間，更容易發現信號中存在的毛刺和其他偶發事件，從而極大地提高了工程師的調試效率。

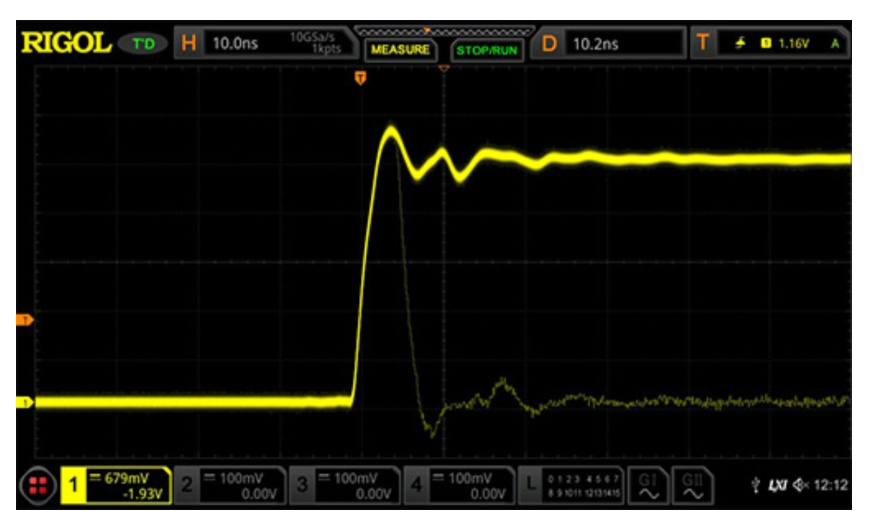

全內存硬件測量

不再侷限於屏幕上可見的波形效果，針對多週期的高頻信號測試，依然能準確得到結果。

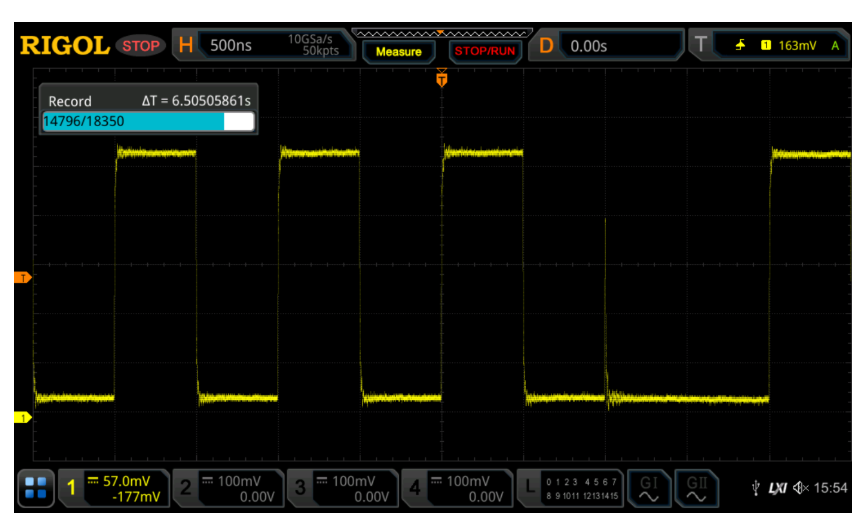

500Mpts深儲存，多達45萬幀硬體波形錄製

MSO8000A系列標配500Mpts的儲存深度，硬體波形錄製功能採用了分段儲存技術，可以透過設定觸發條件實現有選擇性地捕獲和儲存使用者關注的訊號，並在訊號上標記時間，這樣既保證了捕獲的高效性，又進一步擴展了波形觀測的總時間。

型號 頻寬 類比通道 即時採樣率 最大記憶體深度 波形擷取速率 數字通道 內置信號源
MSO8154A 1.5GHz 4 10GSa/s 500Mpts 600,000 wfms/s 16(Probe opt.) 25MHz, 2CH（opt.）
MSO8074A 750MHz 4 10GSa/s 500Mpts 600,000 wfms/s 16(Probe opt.) 25MHz, 2CH（opt.）
MSO8204A 2GHz 4 10GSa/s 500Mpts 600,000 wfms/s 16(Probe opt.) 25MHz, 2CH（opt.）
