IT8108E-600-560

產品編號:IT8108E-600-560

1.觸摸大螢幕設計，支援多種顯示模式Meter/Scope/Datalogger

2.電壓範圍覆蓋：150V、600V、1200V

3.高功率密度設計：3U機型最高7.2kW（150V）或6kW（600V & 1200V）

4.單機最大功率可達：64.8kW（150V）、54kW（600V & 1200V）

5.光纖併機技術，輕鬆擴展功率範圍

6.三段電壓電流分檔，支援從毫安培到千安級全範圍精密帶載

7.高速動態電流爬升速率：單機可達45A/μs

8.優異低電壓操作性能：0.5V@600A

9.支援500kHz高速電壓/電流採樣率

10.支援基礎帶載模式：CC、CV、CP、CR

11.支援複合帶載模式：CC+CV、CC+CR、CV+CR、CP+CV、CR+CP 等組合

12.動態帶載模式：單機電流爬升速率最高可達45A/μs

13.支援LIST / OCP / OPP / 電池放電/ 短路模式

14.自定義波形編輯，模擬複雜負載變化

15.標配通訊介面：USB、LAN、CAN

與我們聯絡

  • 產品說明

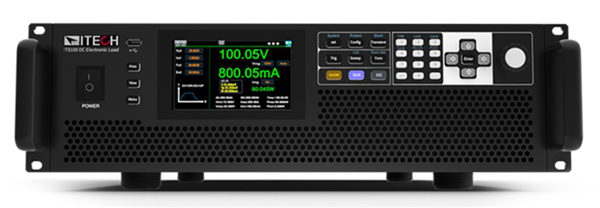

圖形化的觸摸螢幕設計

IT8100系列提供了廣泛的操作方式以及功能,可以讓用戶直接通過5寸觸摸屏、鍵盤和旋鈕來進行方便快捷的操作。簡潔直觀的UI介面,可直接顯示各項參數的設定與量測，並提供輸出波形預覽等。中英文雙語介面,人性化的設置可以滿足測試中多種量測需求。

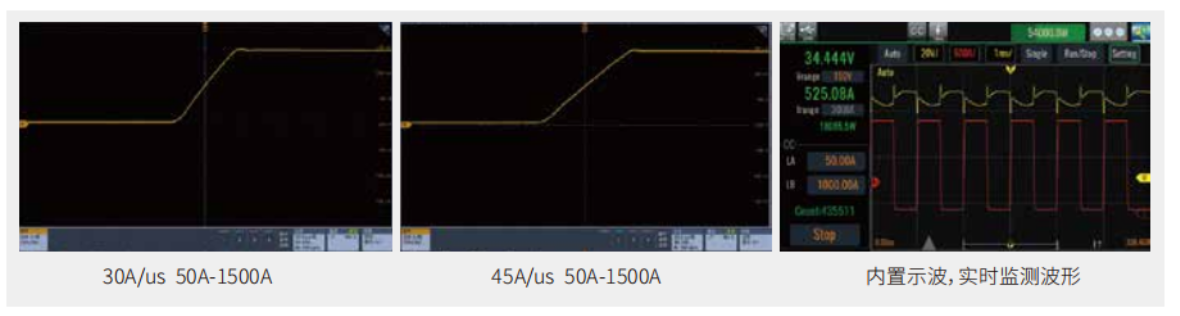

高速動態負載

在人工智慧（AI）技術的快速發展中，AI伺服器負載變化頻繁且劇烈，對伺服器電源系統的瞬態響應提出了更高要求。這也意味著，負載測試需要能夠精確地模擬這些高頻的動態負載變化。 IT8100系列提供高達50KHz的動態負載功能，包括動態電流負載（CCD）、動態電阻負載（CRD）等，單機電流變化斜率最高可達45A/us，最小反應時間爲10us，滿足開關電源的高速瞬態響應測試需求。

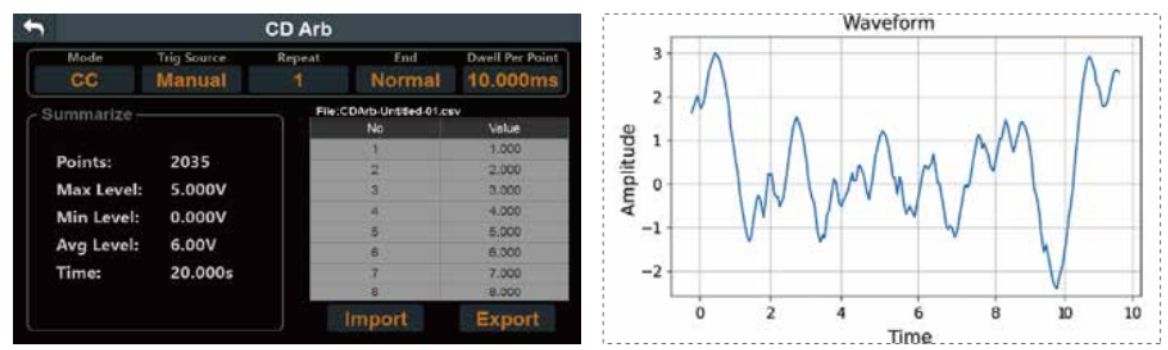

波形自定義

IT8100系列提供用戶自定義電流波形設置功能，用戶可將擷取到的真實電流波形資料或自行編輯的電流波形，並透過前面闆U盤導入設備進行還原模擬。波形自定義功能能爲用戶省下DAQ卡或波形產生器的費用。

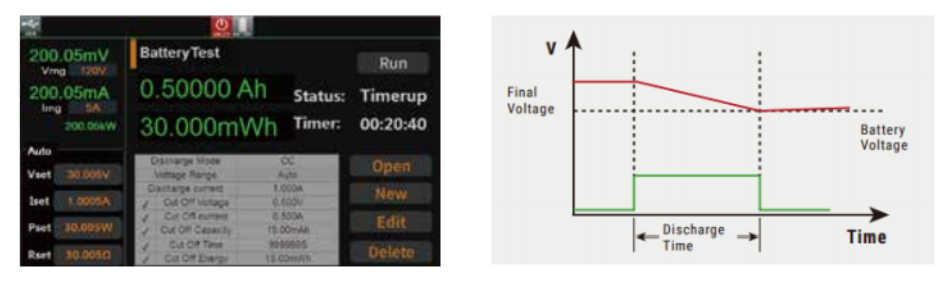

電池放電模式

IT8100系列電子負載具有電池放電功能，可使用恆流、 恆定電阻或恆功率模式進行放電測試。可自行設定放電截止條件：關斷電壓、關斷容量及放電時間，三者中任一條件滿足，放電停止。測試過程中可觀測電池的電壓、時間和已放電容量。



型號
電壓
電流
功率
解析度
精確度


IT8106E-1200-240
1200V
240A
6kW
0.1mV/0.01mA
U：0.02%+0.01%FS/ I：0.03%+0.02%FS

IT8106E-600-420
600V
420A
6kW
0.01mV/0.01mA
U：0.02%+0.01%FS/ I：0.03%+0.02%FS

IT8107E-150-600
150V
600A
7.2kW
0.01mV/0.01mA
U：0.02%+0.01%FS/ I：0.03%+0.02%FS

IT8108E-1200-320
1200V
320A
8kW
0.1mV/0.01mA
U：0.02%+0.01%FS/ I：0.03%+0.02%FS

IT8108E-600-560
600V
560A
8kW
0.01mV/0.01mA
U：0.02%+0.01%FS/ I：0.03%+0.02%FS

IT8110E-150-800
150V
800A
10kW
0.01mV/0.01mA
U：0.02%+0.01%FS/ I：0.03%+0.02%FS

IT8112E-1200-480
1200V
480A
12kW
0.1mV/0.01mA
U：0.02%+0.01%FS/ I：0.03%+0.02%FS

IT8112E-600-840
600V
840A
12kW
0.01mV/0.01mA
U：0.02%+0.01%FS/ I：0.03%+0.02%FS

IT8114E-150-1200
150V
1200A
14.4kW
0.01mV/0.1mA
U：0.02%+0.01%FS/ I：0.03%+0.02%FS
