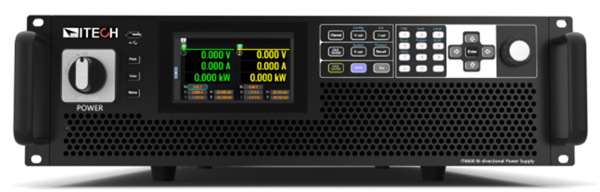

IT66420C-2250-1000

產品編號:IT66420C-2250-1000

特性

1.雙向電源，集電源和負載功能於一體

2.高功率密度，3U內最大可達42kW

3. 3U內實現完全獨立的雙通道設計，通道之間可串、並聯

4.高效率的能量回饋

5.主從均流，並機可達10MW

6. 5吋觸控屏，圖形化的操作介面

7.動態響應≤200us

8.上升時間≤1ms

9.精度可達≤0.03%+30mA

10.標配通訊接口

  • USB（USB-TMC/USB-VCP）
  • LAN（Rawsocket/Modbus-TCP/Profinet/VNC/VXI-11/Web/Telnet）
  • CAN 2.0B（CANopen/CAN2.0）
  • 數位IO

11.選配通訊介面：GPIB/EtherCAT/Analog&RS232

功能

1. CC/CV優先權設定功能

2.可作電池模擬器*1

3.電池測試功能，支援多種電池充放電模式

4.精確仿真矽、砷化鎵及其他型太陽能光電板的IV特性輸出

5.標配多通道太陽能矩陣模擬軟體

6.燃料電池模擬*2

7. List功能，千萬點的動態工況曲線模擬

8.內建IEC 61000-4-17/IEC 61000-4-29 測試法規波形

9.內建LV123、LV148、ISO21498-2等9種標準的部分汽車功率網用電壓曲線

10.輸出阻抗可調節

11.冗餘功能，可觀測各單機或機櫃運轉情況，確保整體平滑輸出

*1 如需更高功能，選配BSS2000電池模擬器軟體

*2 選配FCS3000燃料電池模擬軟體

與我們聯絡

  • 產品說明

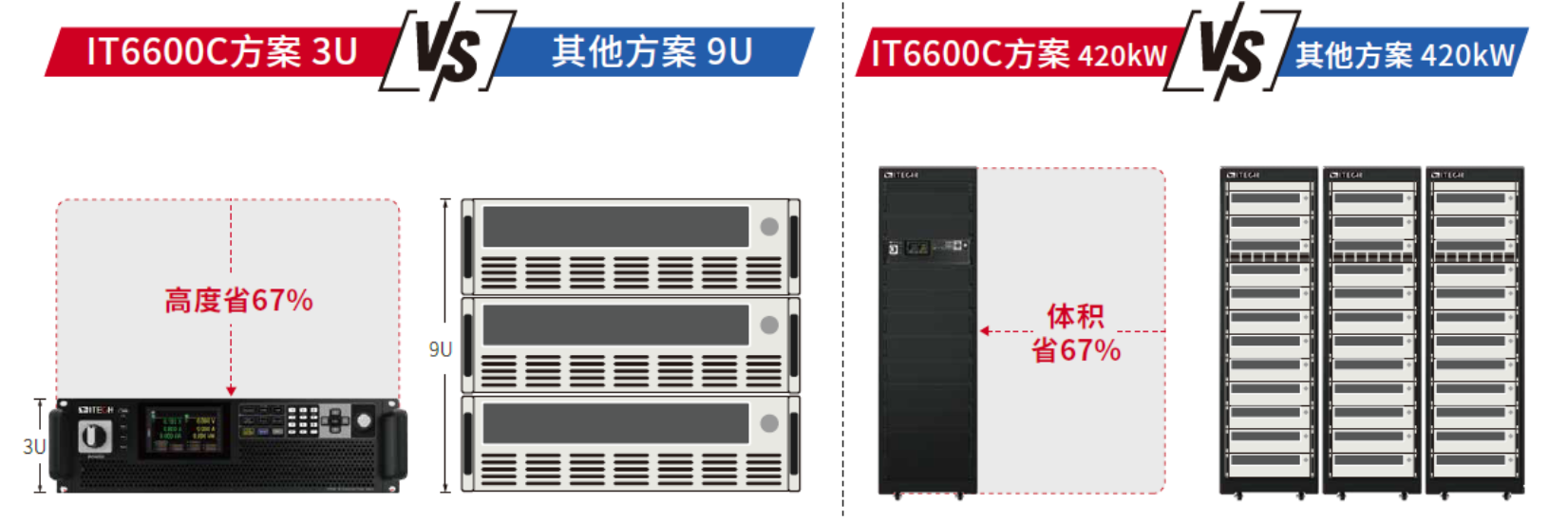

高功率密度

IT6600C系列在緊湊的3U機框內提供了高達42kW的供電和加載功率，大大節約了測試空間，為用戶提供了可以直接放置在實驗桌上的高性能高功率測試方案，尤其適合於對空間要求嚴格的集成系統使用。

二合為一一機兩用

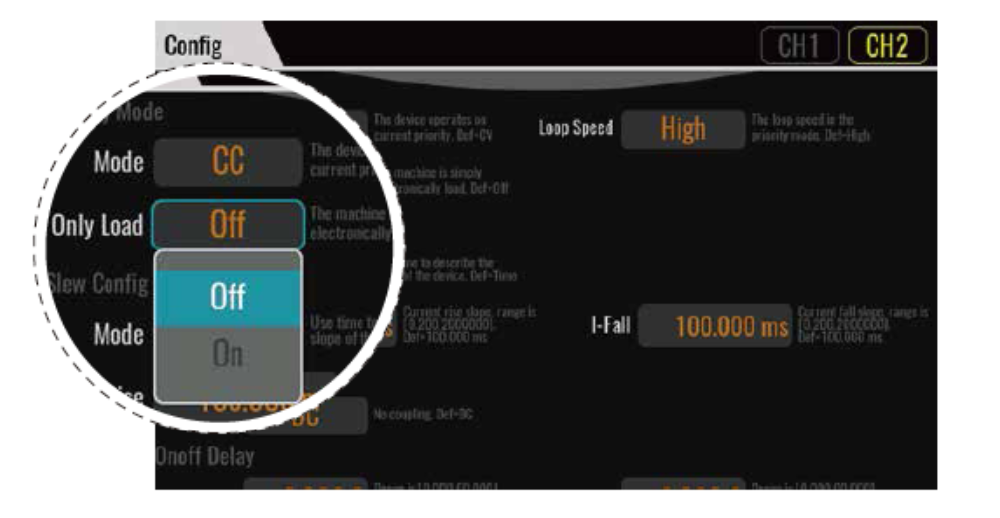

全新的IT6600C系列將雙向電源與回饋式負載巧妙的融合，實現了持續的電流供應和吸收。作為電源，它可穩定輸出所需功率；而作為負載，可高效吸收高達100%的額定電流。在"Only Load" 模式下，IT6600C系列可以在CR、CC和CW模式下進行帶載測試，為使用者提供更靈活的應用選擇。 IT6600C系列不僅節省空間，而且減少能耗，從而有效降低運行成本，為使用者提供了更綜合和經濟的解決方案。

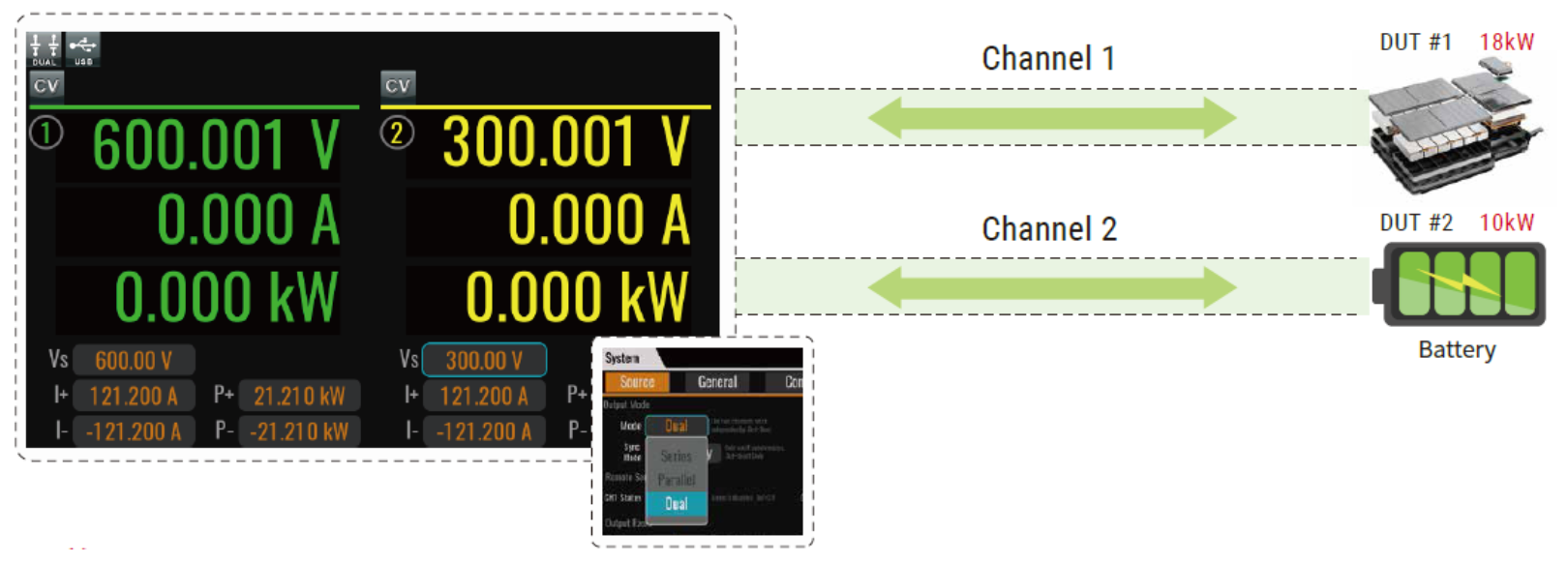

完全獨立的雙通道
IT6600C系列在3U的機框內實現雙通道21kW輸出，每個通道都是完全獨立的隔離設計，可獨立控制和測量。 IT6600C系列同時兼具源載功能，所以可以實現通道1(Ch1)提供電源輸出，通道2(Ch2)作為負載進行拉載，真正的當做2台機器去使用。兩個通道之間還可以進行串聯與並聯，增加IT6600C系列的輸出範圍，以應對複雜多變的測試需求。

太陽電池數組模擬IV曲線電源

IT6600C系列配備了專為太陽能光伏曲線模擬設計的SAS測試介面，支援光伏陣列/模組/電池的最大功率點追蹤測試。在User-defined模式中，使用者可以輕鬆設定Voc（開路電壓）、Vmp（最大功率點電壓）、Imp（最大功率點電流）和Isc（短路電流）等參數，以產生特定的IV曲線輸出。 Curve模式提供了根據EN50530和Sandia標準的光伏模擬功能，讓使用者可以根據不同的標準選擇相應的太陽能板材料，並透過設定Vmp（最大功率點電壓）和Pmp（最大功率點功率）參數進行模擬，非常適用於驗證光伏逆變器（PV Inverter）的性能。

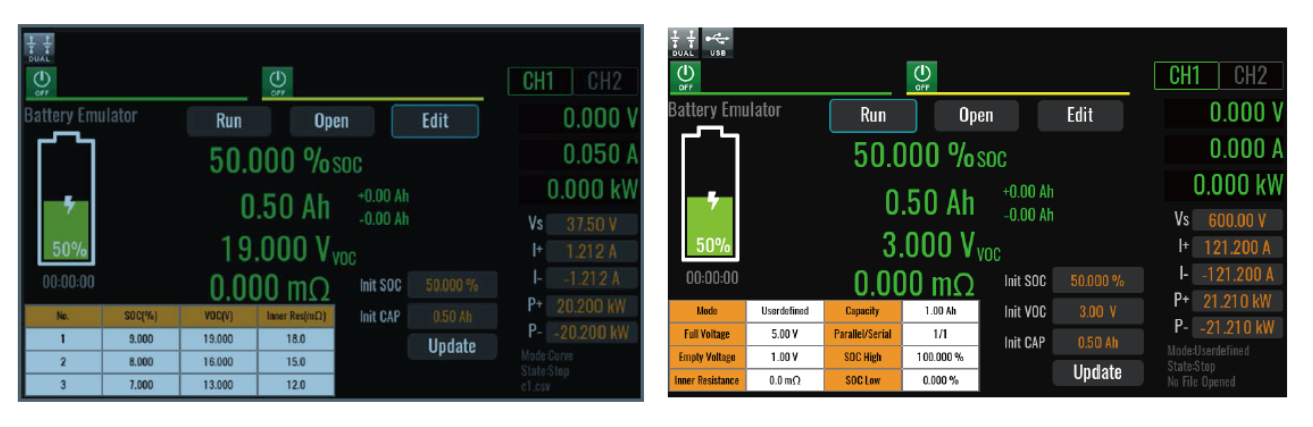

電池模擬
IT6600C 系列也是一款電池模擬器，提供使用者快速的電池曲線模擬功能。使用者可透過5吋觸控屏，自由選擇「使用者自訂電池模擬」模式或「電池曲線模擬」模式，快速設定電池的電壓、容量、內阻、SOC，輕鬆定義電池模型，實現電池的充填/放電模擬。
同時，使用者也可以選配ITECH專業的BSS2000電池模擬軟體，使用軟體內建的常用電池類型配置串並聯參數，模擬不同類型不同容量的電池模組特性曲線。軟體支援使用者導入matlab電池模型或透過csv檔案導入實際的電池充放電曲線，進而驗證電池在實際應用中的適配性。

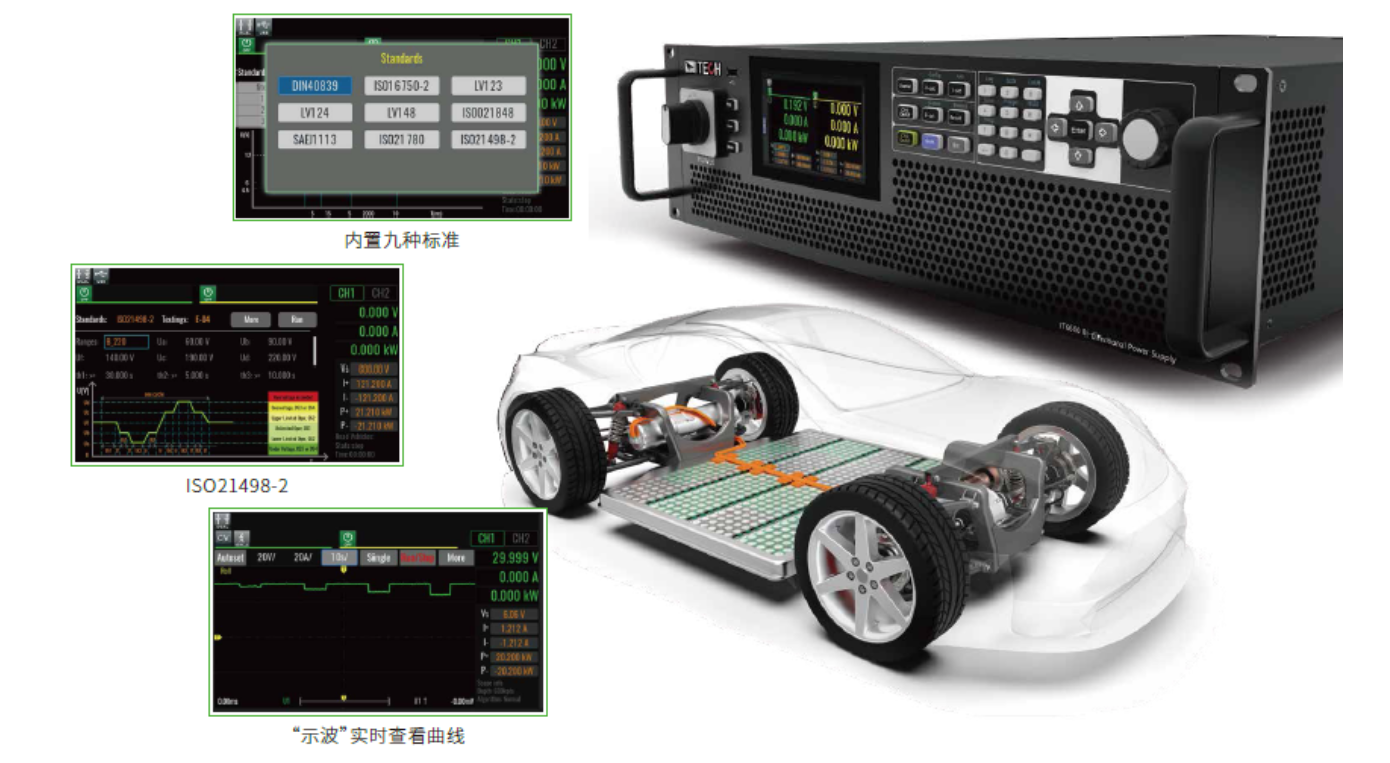

內建LV123/LV148/ISO21498-2等多種標準汽車測試曲線

無論是燃油汽車或新能源汽車，各大車廠和產業組織都制定了一系列技術發展及標準規範，對各種類型的車輛測試進行明確規定。 IT6600C系列內建了九種標準的汽車法規測試波形，包括LV123、LV148、ISO21780、ISO21498-2等，使用者可以直接從機器的面板上呼叫這些測試波形，進行效能測試。也可以透過“示波功能”，查看波形的即時曲線，無需再外掛示波器或是透過上位機軟體查看，相較於其他競爭產品，省力又省錢。

型號
電壓
電流
功率
解析度
精確度


IT6642C-1200-200
1200V
±200A
±42kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT6684C-1200-400
1200V
±400A
±84kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66126C-1200-600
1200V
±600A
±126kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66168C-1200-800
1200V
±800A
±168kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66210C-1200-1000
1200V
±1000A
±210kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66252C-1200-1200
1200V
±1200A
±252kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66294C-1200-1400
1200V
±1400A
±294kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66336C-1200-1600
1200V
±1600A
±336kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66378C-1200-1800
1200V
±1800A
±378kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66420C-1200-2000
1200V
±2000A
±420kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT6642C-1600-140
1600V
±140A
±42kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT6684C-1600-280
1600V
±280A
±84kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66126C-1600-420
1600V
±420A
±126kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66168C-1600-560
1600V
±560A
±168kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66210C-1600-700
1600V
±700A
±210kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66252C-1600-840
1600V
±840A
±252kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66294C-1600-980
1600V
±980A
±294kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66336C-1600-1120
1600V
±1120A
±336kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS



IT66378C-1600-1260
1600V
±1260A
±378kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66420C-1600-1400
1600V
±1400A
±420kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT6642C-2250-100
2250V
±100A
±42kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT6684C-2250-200
2250V
±200A
±84kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66126C-2250-300
2250V
±300A
±126kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66168C-2250-400
2250V
±400A
±168kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66210C-2250-500
2250V
±500A
±210kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66252C-2250-600
2250V
±600A
±252kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66294C-2250-700
2250V
±700A
±294kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66336C-2250-800
2250V
±800A
±336kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66378C-2250-900
2250V
±900A
±378kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT66420C-2250-1000
2250V
±1000A
±420kW
0.001V/0.01A
≤0.02%+0.02%FS / ≤0.03%+0.03%FS

IT6642C-1600-120
1600V
±120A
±42kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT6684C-1600-240
1600V
±240A
±84kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66126C-1600-360
1600V
±360A
±126kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66168C-1600-480
1600V
±480A
±168kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66210C-1600-600
1600V
±600A
±210kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66252C-1600-720
1600V
±720A
±252kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66294C-1600-840
1600V
±840A
±294kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66336C-1600-960
1600V
±960A
±336kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66378C-1600-1080
1600V
±1080A
±378kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS

IT66420C-1600-1200
1600V
±1200A
±420kW
0.001V/0.001A
≤0.02%+0.01%FS / ≤0.03%+0.03%FS
