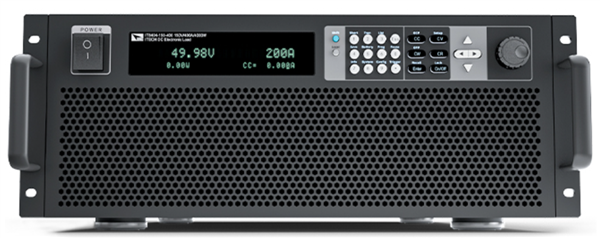

IT8430-1200-375

產品編號:IT8430-1200-375

1.電壓高達1200V
2.電流範圍：1.5A~15,000 A
3.主從並機，功率高達 600 kW
4.高精度三段電流量測範圍，電流解析度高達40uA
5.短時間雙倍功率加載能力(<3 s)
6. 25kHz高速動態模式，可調電流上升和下降沿
7.提供八種工作模式：CC、CV、CR、CP、CC+CV、CV+CR、 CR+CC、CP+CC
8. 1kHz連續採樣率記錄數據
9.時序控制list編程
10.電池放電功能用於測試電池、超級電容等儲能設備
11. CV環路速度可調，匹配不同電源
12. 500 kHz高速電壓、電流採樣率
13.時間量測、OCP/OPP測試短路模擬，自動測試功能
14.軟開機、軟關機，防止on/off時的電壓波動
15. I-monitor監控功能
16.保護功能：過電壓、欠電壓、過電流、過功率、過熱、電流
17.振盪保護、限電流、限功率、反向告警等
18.斷電保持記憶功能，記憶容量100組
19.獨立主機控制，便於維護安裝

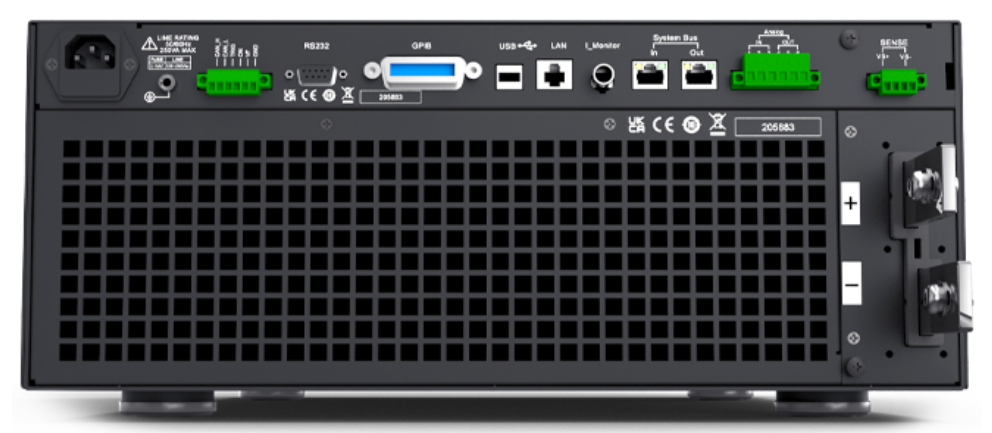

20.標配LAN, USB, RS232, GPIB, CAN 通信介面，模擬控 制IO口
21. Labview 驅動程式和 SCPI 協議

與我們聯絡

  • 產品說明
應用範圍

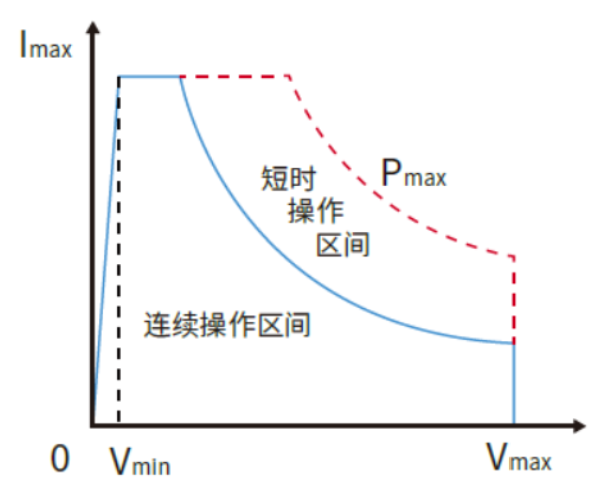

雙倍過功率加載

IT8400系列具有短時間雙倍過功率拉載能力，同時具備1200V耐高壓能力，此功能覆蓋從6kW到600kW所有型號，用戶無需按照最高點的功率值進行選型，可極大節約成本。輸入過功率大小和時長與機器溫度有關，例如：30℃以下，IT8400系列支援長達3秒的雙倍功率拉載。適用於電機、電池瞬間高功率放電測試。例如類比直流馬達啓動，模擬一些電源瞬時過載的特性，或是給動力電池或燃料電池瞬間高功率放電。

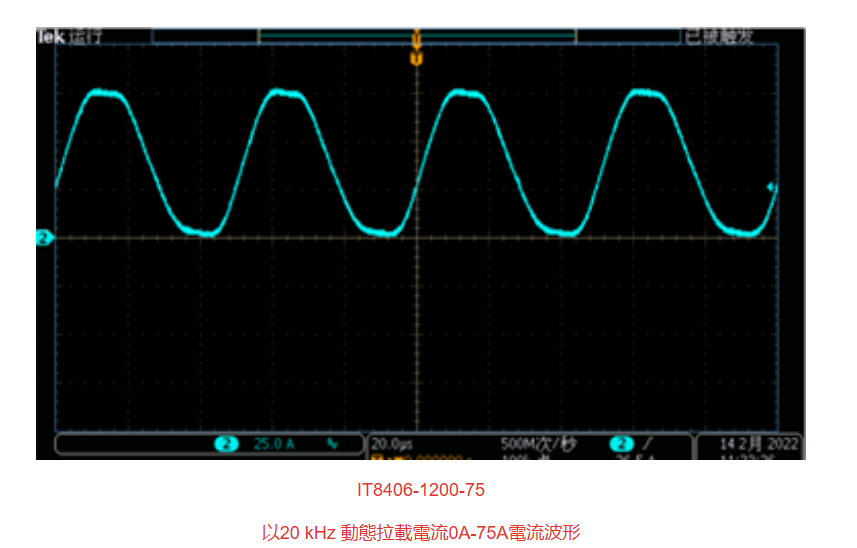

更快的電流上升下降速度和動態速度
動態測試是電源的必測項目之一。利用電子負載的動態模式進行測試，即設定電流的高低準位、停留時間、上升、下降斜率和重複次數，可以反應出電源在拉載電流階躍變化時自身穩定的能力。IT8400可提供高達25kHz、可程式動態負載模式，電流上升、下降速度高達15us。在負載電流連續變化時，內部的監測機制和線路能使得電流波形失真度達到最小。應用於開關電源的瞬態響應時間測試和電池的動態放電測試。

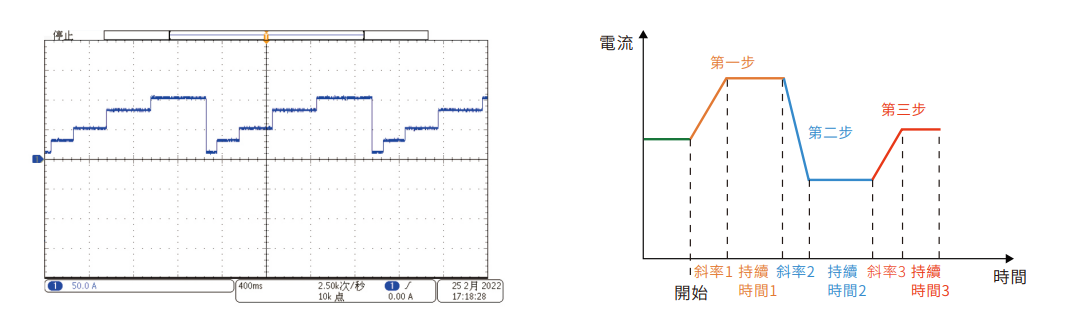

List功能
電源或電池測試通常需要不同帶載電流進行複雜的工況模擬，IT8400 的List模式可以完成複雜的任意電流變化。 IT8400 電子負載同時支持面板和上位機編程，並且支持內部或者外部信號觸發同步，適合系統集成和遠程控制。

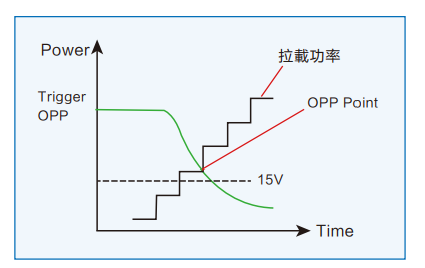

OCP，OPP測試
OCP和OPP測試主要應用於鋰電保護板，電源模組的過電流和過功率點測試。電源設計時，為確保使用者的安全及降低電源的損壞率， OCP和OPP往往是需要被考慮與設計。IT8400系列可以根據測試參 數之設定規格高低限制，自動判定測試結果是否有超出設定規格，使 用者可於設計驗證與生產線系統上節省許多驗證時間。

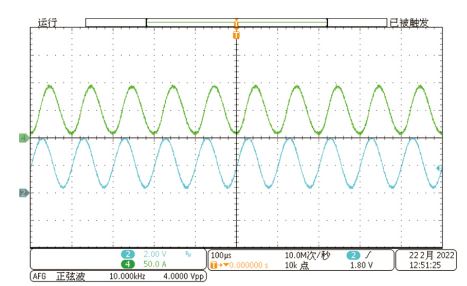

10kHz模擬量介面
IT8400系列電子負載具有模擬量控制介面，可用於工業控制或並機 拓展負載功率使用。 用於工業控制時，使用PLC輸出的0~10V控制負載的的0~100%滿量 程的變化，相較於上位機即時控制，回應時間更快，高達10μs，單步時 間<10ms，精度可達到1%。同時，也具有步數不受限的優勢。 可應用於各類複雜波形的電池測試，亦可用於燃料電池的阻抗分析 測試。 用於並機擴展負載功率時，模擬量介面可用於並機差分模擬量控制 介面，比傳統的獨立LAN口並機通信，數據更穩定、可靠。

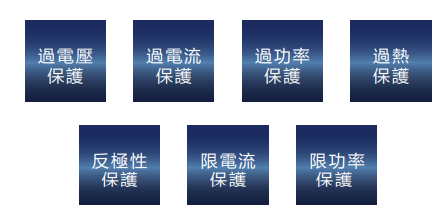

全面的保護功能
IT8400系列提供多種電壓、電流保護功能，包括開機的軟啟動、關機軟卸 載、電流振盪保護、過電壓、過電流、過功率、過溫度、限電流、限功率保護 等等，可防止人員誤操作、惡劣工作環境以及電流環路不匹配導致的振盪 對於負載或待測物造成的損壞，確保人員安全。

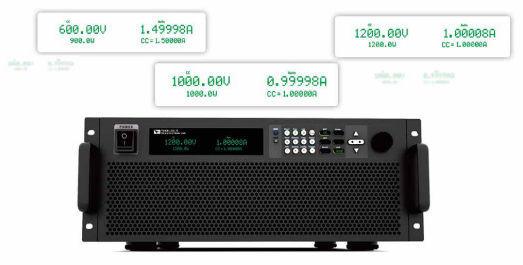

三段電流量程
IT8400全系列標配三段式電流量程，例如1200V，6kW機型支援1.5A的電流量程，高達40uA的解析度和1.5mA的測量精度。尤其適用於太陽能光電、功率半導體裝置、汽車電子等測試應用。

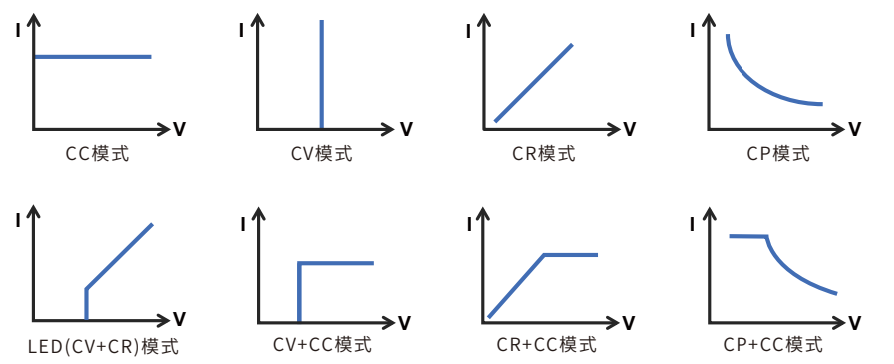

八種工作模式
IT8400系列具有CC、CV、CR、CP、CV+CC、CV+CR、CR+CC、CP+CC等八種工作模式,可適應多種場合的測試需求。其中,CP模式常用於測試UPS的電池測試,模擬當電池電壓衰減時電流的變化。同樣可作為DC-DC轉換器和逆變器的輸入端的特性模擬。CV+CC模式可以應用於負載模擬電池,測試充電樁或車載充電器的場合,CV工作的同時,限制拉載最大電流。CR+CC模式常用於車載充電機限壓、限流特性測試、恒壓精度、恒流精度的測試中,防止車載充電機的過流保護。
型號
電壓
電流
功率
解析度
精確度

IT8406-600-150
600 V
150 A
6 kW
1 mV/ 0.1 mA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8406-1200-75
1200 V
75 A
6 kW
10 mV/ 40 μA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8412-600-300
600 V
300 A
12 kW
1 mV/ 0.2 mA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8412-1200-150
1200 V
150 A
12 kW
10 mV/ 80 μA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8418-600-450
600 V
450 A
18 kW
1 mV/ 0.3 mA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8418-1200-225
1200 V
225 A
18 kW
10 mV/ 120 μA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8424-600-600
600 V
600 A
24 kW
1 mV/ 0.4 mA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8424-1200-300
1200 V
300 A
24 kW
10 mV/ 160 μA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8430-600-750
600 V
750 A
30 kW
1 mV/ 0.5 mA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8430-1200-375
1200 V
375 A
30 kW
10 mV/ 200 μA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8436-600-900
600 V
900 A
36 kW
1 mV/ 0.6 mA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8436-1200-450
1200 V
450 A
36 kW
10 mV/ 240 μA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8442-600-1050
600 V
1050 A
42 kW
1 mV/ 0.7 mA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8442-1200-525
1200 V
525 A
42 kW
10 mV/ 280 μA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8448-600-1200
600 V
1200 A
48 kW
1 mV/ 0.8 mA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8448-1200-600
1200 V
600 A
48 kW
10mV/ 320 μA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8454-600-1350
600 V
1350 A
54 kW
1 mV/ 0.9 mA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)

IT8454-1200-675
1200 V
675 A
54 kW
10 mV/ 360 μA
±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
