產品資訊  /  Rohde & Schwarz (羅德史瓦茲)  /  隔離式探棒系統RT-ZISO

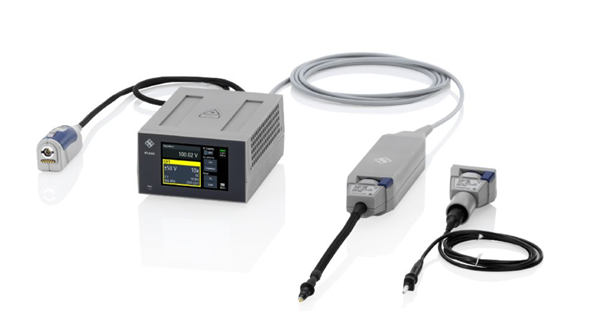

R&S®RT-ZISO10 隔離式探棒系統

產品編號:R&S®RT-ZISO10

►頻寬：1 GHz。

►共模抑制比(CMRR)：在1 GHz時大於90 dB，在500 MHz時大於100 dB。

►隔離能力：可處理高達±60 kV的共模電壓，實現±3000 V的差分測量。

►上升時間：小於450 ps。

►安全等級：達到CAT III 1000V。

►工作原理：採用光隔離技術，透過光纖電纜將訊號傳輸。

►應用：支援對寬禁帶(SiC/GaN)功率元件的閘極測量等應用。

►相容性：可連接任何具有BNC或SMA介面的示波器。

►探頭前端：提供多種可選的前端，如MMCX探頭尖端，以確保最佳效能。





與我們聯絡

  • 產品說明
型號 頻寬 上升時間 電纜長度 包含探針尖端
R&S®RT-ZISO Base unit to be configured with bandwidth and cable length options 100 ~ 1000 MHz < 4 ~ 0.45 ns 3 or 10 meters User config
R&S®RT-ZISO01 100 MHz < 4 ns 3 meters ZISO-Z301
R&S®RT-ZISO02 200 MHz < 2 ns 3 meters ZISO-Z301
R&S®RT-ZISO03 350 MHz < 1.14 ns 3 meters ZISO-Z301
R&S®RT-ZISO05 500 MHz < 800 ps 3 meters ZISO-Z301
R&S®RT-ZISO10 1 GHz < 450 ps 3 meters ZISO-Z201, ZISO-Z301
R&S®RT-ZISO01L 100 MHz < 4 ns 10 meters ZISO-Z301
R&S®RT-ZISO02L 200 MHz < 2 ns 10 meters ZISO-Z301
R&S®RT-ZISO03L 350 MHz < 1.14 ns 10 meters ZISO-Z301
R&S®RT-ZISO05L 500 MHz < 800 ps 10 meters ZISO-Z301
R&S®RT-ZISO10L 1 GHz ext. < 450 ps 10 meters ZISO-Z201, ZISO-Z301
