採用多種科技應對挑戰

快速負載調節

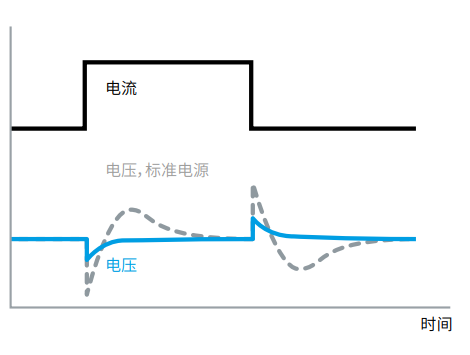

行動電話和IoT設備等消費類電子設備在睡眠模式下功耗非常低。但是，一旦這些設備切換到發射模式，電流就會突然新增。用於為這些被測設備供電的電源必須能够應對從微安到安培的負載變化，並且不會產生壓降或過沖。R&S NGM200電源採用獨特的電路設計，用戶可以選擇電源的負載變化調節管道。“快速”默認設置針對速度進行優化，可實現不到30µs的快速恢復時間。禁用“快速”設定會導致恢復時間稍有新增，主要可防止在特殊負載條件下出現過沖。R&S NGM200電源可迅速調節輸出阻抗，即使是在–50mΩ至2Ω的範圍內也能實現不足200µs的快速恢復時間。

最小殘餘紋波和低雜訊

高級電子電路通常非常複雜，並且對電源線干擾非常敏感。為了給此類敏感被測設備提供無干擾電壓，電源必須提供非常穩定的輸出電壓和電流。需要避免所有紋波和雜訊。R&S NGM200電源具有線性調節功能，適用於高度敏感的被測設備。

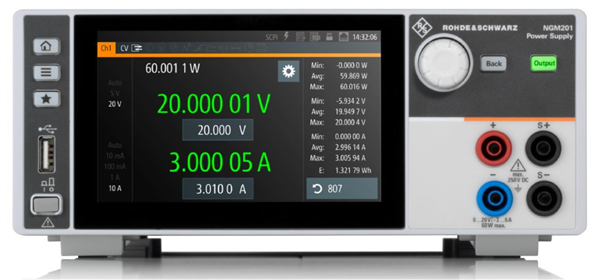

讀數分辯率高達6½

比特量測電壓、電流和功率時， R&S NGM200電源的分辯率可達6½比特，非常適用於在待機模式下具有低功耗、在滿載運行時具有高電流的設備的特性量測。它支持兩種電壓測量範圍和四種電流測量範圍，量測分辯率可達1µV/10nA。

數位電壓表功能

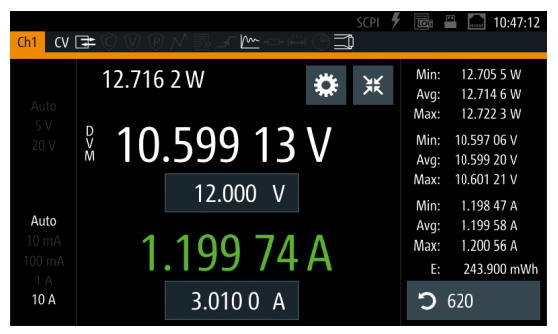

與其他電源一樣，R&S NGM200可量測提供給被測設備的電壓。此外，R&S NGM-K104選件可啟動埠，支持將內部數位電壓表（DVM）連接至用戶電路的任何其他量測點。在很多情况下，無需額外使用數字萬用表。

所有通道都採用電位隔離和浮地

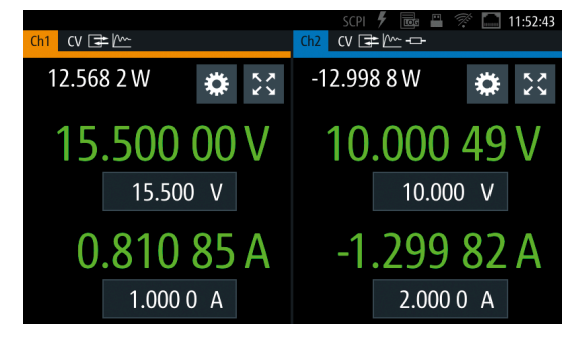

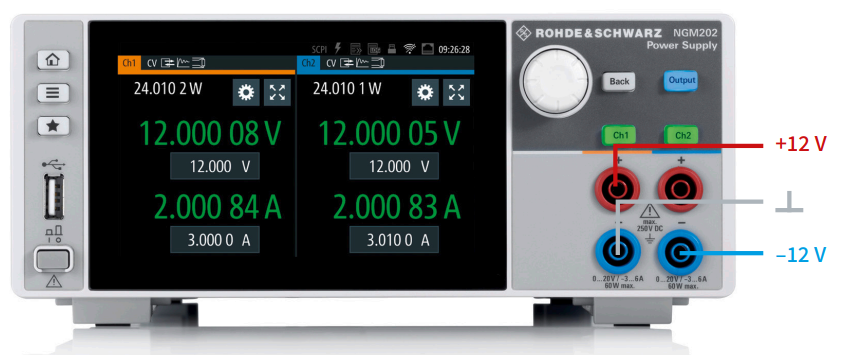

R&S NGM202的兩個通道彼此完全隔離，不連接到主機殼接地。 它們可用作獨立電源或級聯電源。通道可以並聯以獲得更高的電流，或串聯以獲得更高的電壓。例如，連接兩個通道可以輕鬆為+12V/–12V的雙極電路供電。

輸出級採用繼電器隔離

關閉標準電源的輸出通道通常只是關閉輸出電壓，電源的輸出級仍保持與輸出端子的連接狀態。R&S NGM200使用繼電器將電源電路與連接器插座隔離。

雙象限：用作源極和漏極

借助雙象限架構，電源可以用作源極和漏極以類比電池和負載。 電源可自動從源極模式切換至漏極模式。 一旦外部應用電壓超過設定的標稱電壓，電流就會流入電源，電流讀數為負可作為佐證。

恒定電壓、恒定電流和恒定電阻模式

配置和調節輸出電壓（恒定電壓模式）是電源的標配應用。但是，R&S NGM200電源也可以在恒定電流模式下使用，而且可單獨配寘每個通道。如果超過配寘的電流值，電流限制功能確保僅配寘的電流可以通過。輸出電壓囙此降到配寘值以下。這可防止出現故障時損壞被測電路。儀器用作電子負載時，還可以應用恒定電阻模式。在這種模式下，電源類似於整個負載範圍內的可調節電阻。這樣能够以恒定負載電阻類比電池放電。

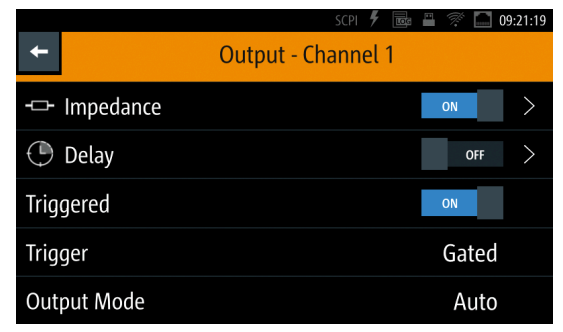

可變輸出阻抗

電源應具備最低輸出阻抗以抑制對被測設備的負載影響。 但是，對於某些應用，需要以可控管道類比特定電池類型，或者需要類比電池放電時內部阻抗的新增情况。 R&S ® NGM200電源具備可調節的輸出阻抗範圍，適用於這些應用。


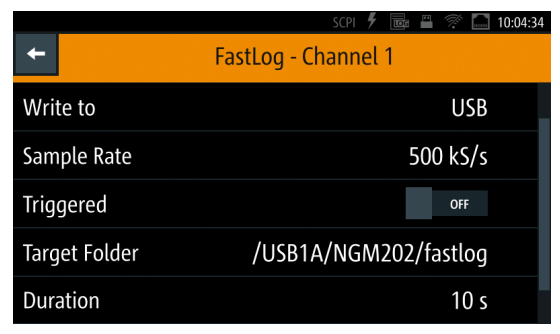

快速採集（FastLog功能）

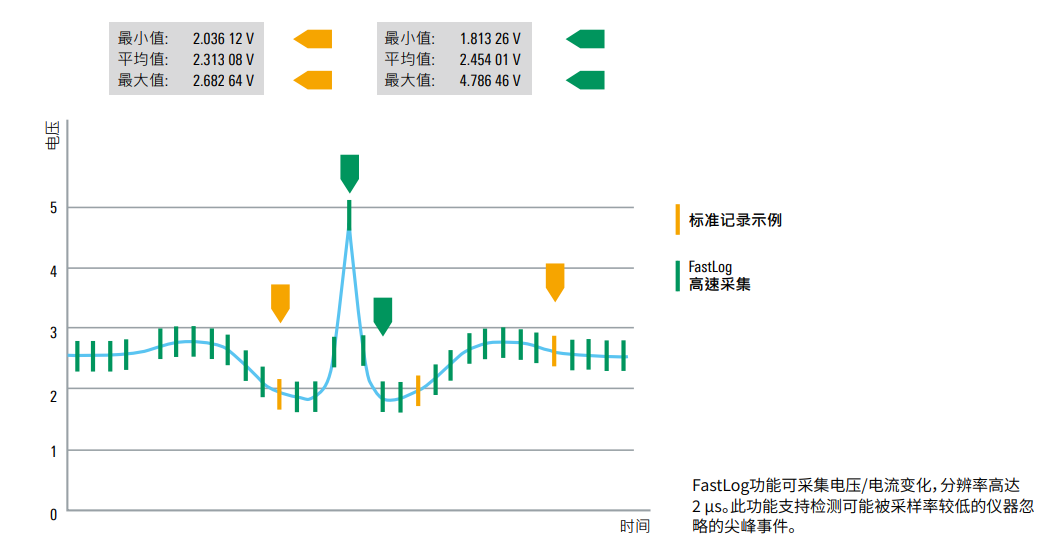

R&S NGM200電源具備FastLog快速採集功能，可採集電壓和電流量測結果。結果數據可存儲在外部USB儲存設備中，或通過USB或LAN傳輸至外部電腦。採集率高達500ksample/s，支持每2μs採集一次電壓和電流結果。除回讀電壓之外，電源還支持以最高500ksample/s的採集率記錄通過可選數位電壓表功能（R&S NGM-K104）量測的電壓。借助雙通道R&S NGM202，可在兩個通道中並行採集數據。對於採集率較低的儀器無法檢測到的微秒內尖峰事件，電源也能通過快速採集功能順利採集，並且檢測出最小值/最大值。

儀器和被測設備保護功能

R&S NGM200電源提供保護功能，確保被測設備和電源不會因故障而損壞。輸出通道採用超載和短路保護。可以為每個通道分別設定最大電壓、電流和功率。通道達到設定限值後會自動關閉，並顯示一則消息。
►過電壓保護（OVP）
如果電壓超出配寘的最大值，通道會關閉，並且顯示幕上會閃爍相應符號。
►過電流保護（電子保險絲，OCP）
為更好地保護敏感負載，R&S NGM200電源的通道提供可單獨設定的電子保險絲。如果電流超出設定值，通道將自動關閉，並且顯示幕上閃爍過電流符號。

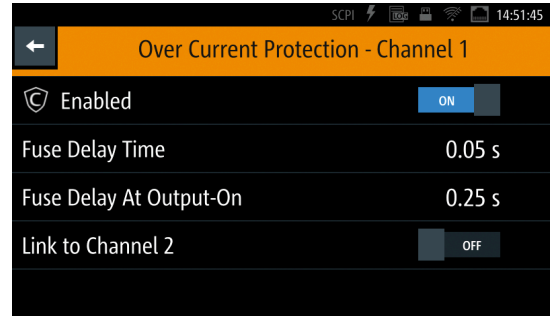

對於雙通道R&S NGM202，電子保險絲可以連結到另一個通道（FuseLink功能）。一旦選定通道達到最大電流值，兩個通道都會關閉。儀器提供兩種設定以定義電子保險絲的響應行為。 “開機時保險絲延遲”指定通道啟動後保險絲保持停止狀態的時長。“保險絲延遲時間”指定保險絲靈敏度。用戶可以使用此功能調整電源的操作，防止運行時因短電流尖峰而關閉通道。
►過功率保護（OPP）
除最大電壓之外，還可以設定最大功率並將其用作關閉參數。
►過熱保護（OTP）
R&S NGM200電源配有內部過熱保護，如果即將出現熱超載危險，則會關閉通道。

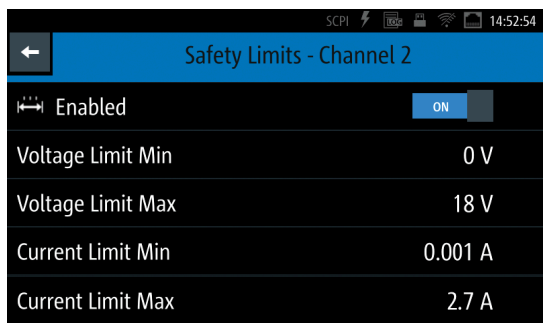

安全限值以保護被測設備

為防止被測設備因電壓過高而損壞，可以設定R&S NGM200電源的安全限值。在開始實際測量之前，用戶可以將電源設定限定為不會損壞被測設備的數值。

---

電池模擬

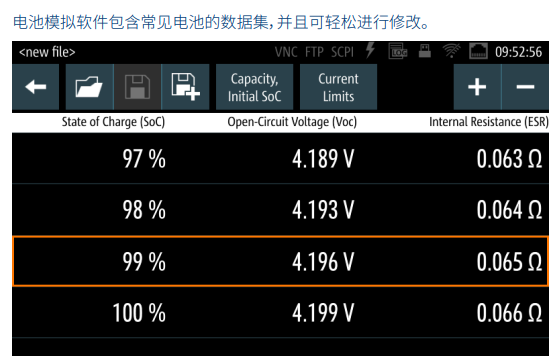

電池建模

電池特性各不相同，具體視電池類型及其充電狀態而定。 重要的電池特性包括電容、開路電壓（Voc）和等效串聯電阻（ESR），並且都取決於電池充電狀態（SoC）。借助R&S NGM-K106選件，用戶可以類比電池在不同充電狀態下的特性，例如為被測設備供電時。要確定電池型號，可以使用集成式電池型號編輯器輕鬆輸入電池數據。通過預先配寘的檔案提供常見鉛電池、鋰離子電池、鎳鎘電池和鎳氫電池等電池的數据集。用戶可以根據特定應用需求輕鬆修改這些數据集，還可以從USB設備中加載其他電池型號數据集，並存儲在R&S NGM200電源中。


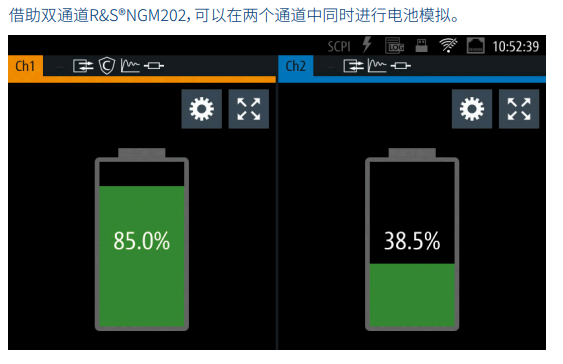

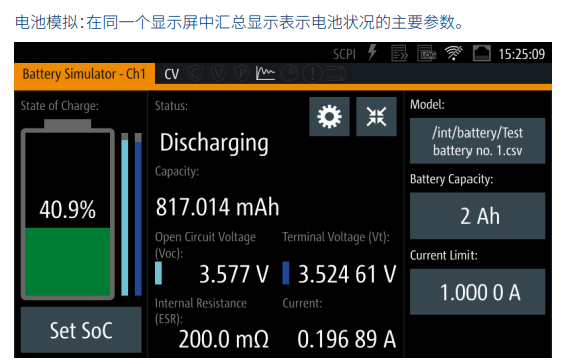

電池模擬

特別需要注意的是，如果必須優化使用電池供電的設備所用電池的壽命的電池壽命，則需要考慮電池不同類型的不同放電行為。 R&S NGM200的電池模擬器功能支持類比實際的電池輸出效能。用戶可以根據所選電池型號進行測試，並且可以將電池電容、充電狀態和開路電壓設定為任意狀態以便測試特定條件下的設備特性。還可以類比電池的充電行為。這對於電池充電器設計尤為重要。在此應用中，R&S NGM200電源使用漏極模式。無論是充電還是放電，儀器都可以根據充電/放電條件動態類比實際電池的開路電壓、等效串聯電阻和充電狀態等變化。以圖形形式顯示充電狀態，以數值形式顯示所有其他值。

---
