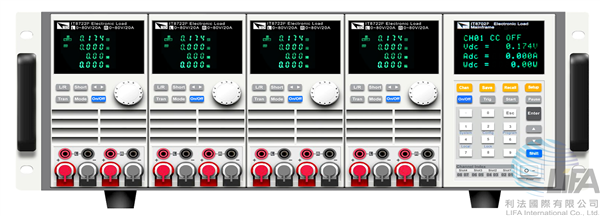

IT8700P 模組機框式可程式直流電子負載

1.單個機框可達8個通道，擴展機框可達16通道
2.雙通道負載模組具有動態功率分配功能，大幅節約設備成本
3.高達0.1mV/0.01mA的解析度和高精度
4.8種操作模式：CC/CV/CR/CW/CV+CC/CR+CC/CW+CC/CV+CR(CR-LED)
5.電壓、電流測量速度可達50kHz
6.可調整電流上升/下降斜率
7.高達 25kHz 的動態模式
8.自動測試功能，可自動判定測試結果是否有超出設定規格
9.可同步執行多組電子負載模組拉載
10.內置Ether Net/USB/RS232通信介面，支援SCPI協定

與我們聯絡

  • 產品說明

可自由配置的模組化系統結構

IT8700採用可抽換模組式設計，使用者可根據需要自由選配模組。而且每個負載模組和主控模組單元之中都具有高性能微處理晶片。它們之間採用平行架構，因此具有高測試速度。負載模組之間由系統同步控制，也可以同步測試具有多路輸出的電源。

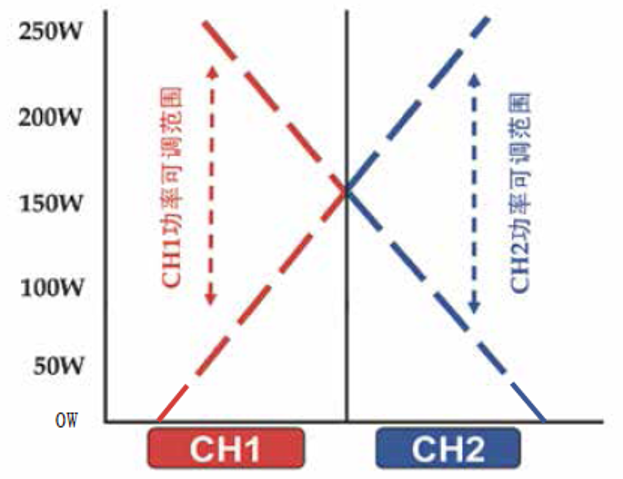

動態功率分配模式

電源測試通常會存在一部分電源功率需求較大，而另一組只需很小的功率，IT8722/IT8722B允許用戶在300W的總功率中，自由分配兩通道的功率，只要任意通道功率不低於50W且不大於250W。一個模組可滿足不同需求。

自動化測試

此功能可應用在自動化生產測試時，可以通過面板或上位機軟體設定每步的測量模式和拉載值，以及測試參數的上下限，並顯示自動判定測試結果是否有超出設定規格。

        型號                       電壓                  電流                       功率                                   分辨率                                       精準度
IT8701
雙通道副載機框







IT8702
四通到負載機框






IT8703
四通到副載擴展機框







IT8722
CH1:80V；；CH2:80V；；
CH1:20A；；CH2:20A；；
CH1:250W；；CH2:250W；；
0.1 mV/0.01mA
±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)



IT8722B
CH1:500V；；CH2:500V；；
CH1:15A；；CH2:15A；；
CH1:250W；；CH2:250W；；
0.1 mV/0.01mA
±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)



IT8723
CH1:80V；；CH2:80V；；
CH1:45A；；CH2:45A；；
CH1:300W；；CH2:300W；；
0.1 mV/0.1mA
±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)



IT8731
80V
40A
200W
0.1 mV/0.01mA
±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)



IT8732
80V
60A
400W
0.1 mV/0.1mA
±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)



IT8732B
500V
20A
300W
1 mV/0.01mA
±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)



IT8733
80V
120A
600W
0.1 mV/0.1mA
±(0.025%+0.025%FS)/ ±(0.05%+0.1%FS)



IT8733B
500V
30A
500W
1 mV/0.01mA
±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
