IT6000B系列

1.一機兩用，雙向電源和回饋式負載結合一體
2.可達144kW，並聯可擴展至1.152MW
3.電壓輸出範圍：0至2250V
4.電流輸出範圍：0至2040A
5.高功率密度，3U內最大可達18kW
6.雙向能量傳遞，跨象限無縫切換
7.內置DIN40839、ISO-16750-2、SAEJ1113-11、LV124和ISO21848標準汽車功率網用電壓曲線
8.支援太陽電池矩陣I-V曲線類比功能
9.內置函數發生器，支援任意波形發生
10.輸出阻抗可調節
11.全面的保護功能，支持OVP、±OCP、±OPP、OTP、掉電、孤島保護

*詳細規格/型錄，請見網頁下方下載

與我們聯絡

  • 產品說明

ITECH IT6000B系列

將雙向電源和回饋負載集成到了僅3U體積的一台儀器內。一個按鍵就可以讓它在雙向電源和回饋負載中間自由切換，不光可以作為一台獨立的雙向電源使用，實現source的功能，提供功率；也可以作為一台獨立的回饋負載使用，不但可以吸收功率還能將消耗的能量清潔的返回至電網，具有標準的雙象限功能。IT6000B全系列提供6個電壓等級，最高可至2250V。利用主從模式支援並聯，主動均流，功率最大可擴展至1152kW。內置函數發生器，可以自由的產生任意波形，並通過USB介面導入LIST檔生成波形。具有高可靠性，高效的設置功能，安全特性和豐富的測量功能。IT6000B系列廣泛應用於大功率電池、汽車電子、綠色能源、高速測試等多個方面，是一款功能全面、性能優異、適用廣泛的產品系列。

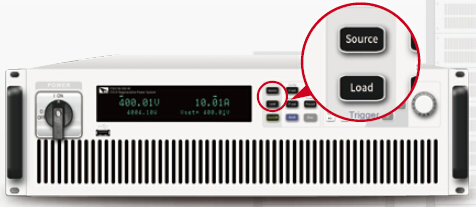

ITECH IT6000B系列 電源/負載一【鍵】切換
IT6000B系列融合了2個設備，一台雙向直流電源和一台回饋式直流負載。並且人性化的在面板上設計了功能鍵，使用戶可以方便的將IT6000B當做一台雙向可程式設計直流電源使用，或者當做一台能量回饋式直流電子負載使用。為使用者節省了設備所占空間、花費成本以及連接儀器待測物所耗費的時間。

ITECH IT600B系列 雙向能量 無縫轉換

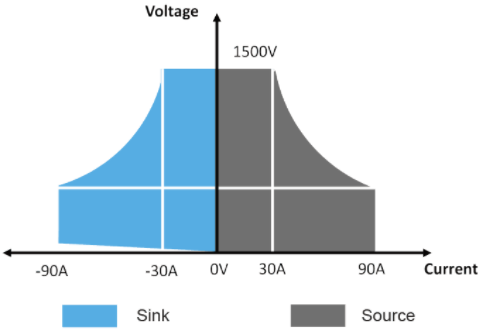

 IT6000B系列將雙向電源和回饋式負載功能特性集於一體。不同於傳統的電源和負載在正負電流切換時，中間會存在短暫的跳變和不連貫現象。IT6000B系列作為一款標準的高速雙向電源能夠實現高速的源和載電流模式轉換，從而在輸出和吸收電流之間進行快速連續的無縫切換，有效避免電壓或電流過沖，廣泛適用於電池、電池封裝以及電池保護板等儲能設備測試。

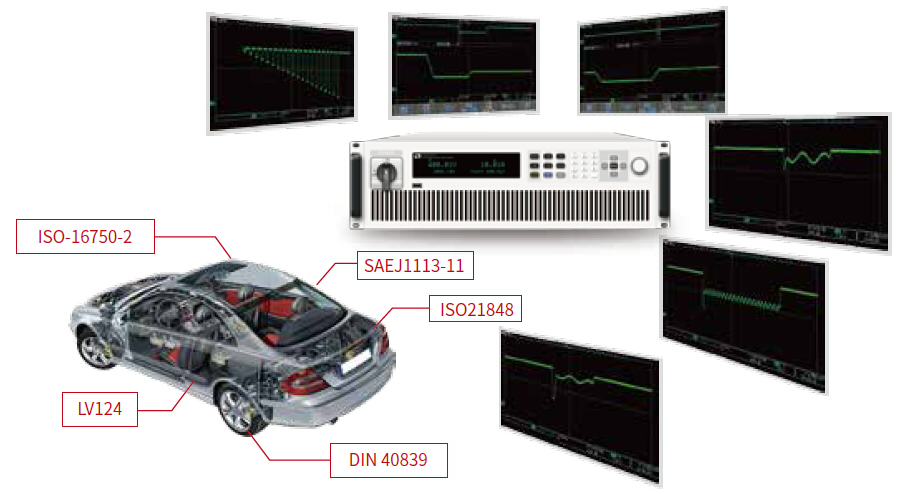

ITECH IT6000B系列 內建標準汽車模擬波形
汽車電子設備在汽車啟動和運行過程中可能經常遇到電源瞬變的干擾, 為確保被測件能夠經受得住這些實際瞬變，用戶必須在測試過程中模擬最壞情況功率瞬變條件。根據行業的相關標準IT6000B系列內置了DIN40839、ISO-16750-2、SAEJ1113-11、LV124 和ISO21848 標準汽車功率網用電壓曲線，使用者可直接調取出汽車啟動瞬間電壓跌落及多種汽車電子測試脈衝波形對相關的汽車電子產品進行性能測試，具有12V、24V 和48V 電壓等級可供選擇。

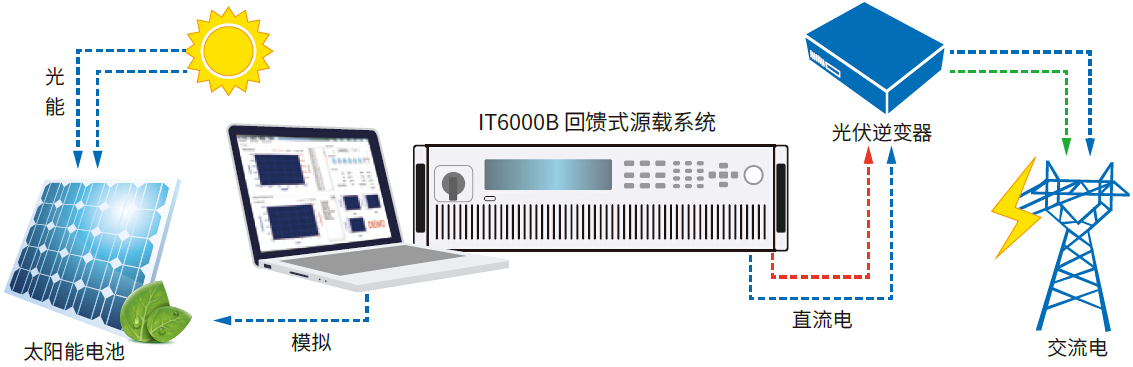

ITECH IT600B系列 太陽能電池模擬陣列應用
IT6000B系列選配SAS1000太陽能電池矩陣模擬軟體，可以精確地模擬太陽電池矩陣的I-V曲線，內建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035的SAS模型，使用者簡單設定參數後，即可類比I-V曲線輸出並生成報表，用於測試光伏逆變器的靜態和動態最大功率追蹤效能。用戶還可以編輯任何遮罩最多可達4096個點的I-V曲線實現動態雲遮效果，或存儲100條不同光照、溫度下的I-V曲線於記憶體，並設定每條曲線執行時間及執行順序，以此來測試光伏逆變器在不同氣候條件下的長時間最大功率追蹤效能

       型號                   電壓                   電流                   功率                     分辨率                                  經度
IT6010B-80-300
80V
300A
10kW
0.001V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6005B-80-150
80V
150A
5kW
0.001V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6015B-80-450
80V
450A
15kW
0.001V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6045B-80-1350
80V
1350A
45kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6030B-80-900
80V
900A
30kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6060B-80-1800
80V
1800A
60kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6075B-80-2040
80V
2040A
75kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6105B-80-2040
80V
2040A
105kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6090B-80-2040
80V
2040A
90kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6120B-80-2040
80V
2040A
120kW
0.001V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6012B-300-150
300V
150A
12kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6006B-300-75
300V
75A
6kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6018B-300-225
300V
225A
18kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6036B-300-450
300V
450A
36kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6072B-300-900
300V
900A
72kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6054B-300-675
300V
675A
54kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6090B-300-1125
300V
1125A
90kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6108B-300-1350
300V
1350A
108kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6126B-300-1575
300V
1575A
126kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6144B-300-1800
300V
1800A
144kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6012B-500-80
500V
80A
12kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6006B-500-40
500V
40A
6kW
0.01V/0.001A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6018B-500-120
500V
120A
18kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6054B-500-360
500V
360A
54kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6036B-500-240
500V
240A
36kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6090B-500-600
500V
600A
90kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6072B-500-480
500V
480A
72kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6126B-500-840
500V
840A
126kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6108B-500-720
500V
720A
108kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6144B-500-960
500V
960A
144kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6012B-800-50
800V
50A
12kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6006B-800-25
800V
25A
6kW
0.01V/0.001A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6018B-800-75
800V
75A
18kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6036B-800-150
800V
150A
36kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6054B-800-225
800V
225A
54kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6072B-800-300
800V
300A
72kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6108B-800-450
800V
450A
108kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6090B-800-375
800V
375A
90kW
0.01V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6126B-800-525
800V
525A
126kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6018B-1500-40
1500V
40A
18kW
0.1V/0.001A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6144B-800-600
800V
600A
144kW
0.01V/0.1A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6054B-1500-120
1500V
120A
54kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6036B-1500-80
1500V
80A
36kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6090B-1500-200
1500V
200A
90kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6072B-1500-160
1500V
160A
72kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6108B-1500-240
1500V
240A
108kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6144B-1500-320
1500V
320A
144kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6126B-1500-280
1500V
280A
126kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6036B-2250-50
2250V
50A
36kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6018B-2250-25
2250V
25A
18kW
0.1V/0.001A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6072B-2250-100
2250V
125A
72kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS


IT6054B-2250-75
2250V
75A
54kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6090B-2250-125
2250V
150A
90kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6108B-2250-150
2250V
175A
108kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6126B-2250-175
2250V
200A
126kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%FS



IT6144B-2250-200
2250V
225A
144kW
0.1V/0.01A
≤0.02%+0.02%FS/≤0.1%+0.1%F
